Болт с внутренним шестигранником

DIN 912 оцинкованный

Винт с цилиндрической головкой и внутренним шестигранником под ключ, полная и неполная метрическая резьба,. Соответствует стандартам: ГОСТ 11738 / DIN 912 / ISO 4762

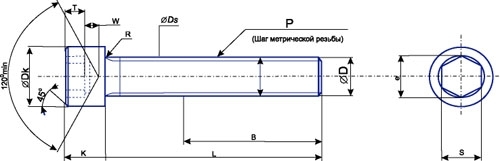

Технические характеристики

Обозначение	M5	M6	M8
P, мм	0,8	1	1,25
B, мм	22	24	28
Dk, мм	8,28-8,50	9,78-10,00	12,73-13,00
Ds, мм	4,82-5,00	5,82-6,00	7,78-8,00
e, мм	4,58	5,72	6,86
k, мм	4,82-5,00	5,70-6,00	7,64-8,00
R, мм	0,2	0,25	0,4
S, мм	4,00-4,09	5,00-5,14	6,00-6,14
T, мм	2,5	3	4
W, мм	1,9	2,3	3

Приблизительный вес 1000 шт.

Обозначение	M5	M6	M8
L длина, мм
12			10,00
14
16		5,35	11,26
20		6,22	12,60
25	4,66	7,10	14,20
30	5,27	7,80	15,73
35		8,85	17,40
40	6,92	9,85	19,03
45			21,00
50		12,12	22,90
55			24,82
60			26,74
65			28,75
