Инфракрасный теплый пленочный пол: все нюансы самостоятельного монтажа

Инфракрасные теплые полы появились относительно недавно, однако успели оттеснить традиционные греющие водяные и кабельные конструкции на второй план. Принципиально иной способ обогрева помещения при помощи инфракрасного излучения делает эту систему наиболее эффективной и практичной из всех существующих.

Как это работает

Инфракрасный или, как его еще называют, пленочный греющий пол представляет собой заламинированные в плотную полистирольную пленку излучатели из карбоновой пасты. По медным проводкам подается напряжение, активирующее их работу. Генерируемые излучателями инфракрасные волны аккумулируются расположенным поверх пленки напольным покрытием, которое начинает отдавать тепло в помещение.
Отличительным свойством такого нагрева является равномерность и наиболее оптимальное распределение температур в комнате. Самым прогретым участком при работе инфракрасного отопления будет пол, чем выше от него, тем температура ниже. Такие условия, по мнению медиков, наиболее оптимальны для организма человека. Подключение системы осуществляется через терморегулятор, который позволяет поддерживать в отапливаемом помещении наиболее комфортную температуру.

Почему выбирают именно эту систему

В отличие от традиционных теплых полов на основе греющего кабеля и труб с циркулирующим теплоносителем, пленочные имеют множество преимуществ:

  • Возможность монтажа под любое финишное напольное покрытие. Инфракрасные системы можно установить на наклоненные под разными углами, вертикальные и горизонтальные поверхности.
  • Ширина пленки минимальна, около 0,4 мм, поэтому монтаж греющего пленочного пола не поднимет высоту напольного покрытия. Это особенно удобно, если планируется установить систему не во всем здании, а только в некоторых его комнатах.
  • Небольшое энергопотребление, которое связано с высокой теплопроводностью карбона. Затраты на электроэнергию значительно ниже, чем при отоплении жилища при помощи других систем, работающих на электричестве.
  • Простота монтажа, который не требует обязательного сооружения стяжки или нанесения плиточного клея. Так же не потребуется установка нагревательного котла для теплоносителя. Поэтому пленочный греющий пол можно без проблем уложить самостоятельно.
  • Долговечность и высокая надежность. Нагревательные элементы соединены параллельно, поэтому даже в случае повреждения участка греющей полосы, оставшиеся излучатели продолжают свою работу.
  • Абсолютная безопасность для человека. Пленка производится из экологически чистых материалов, а уровень электромагнитного излучения, исходящего от работающего устройства, практически равен фоновому.
  • Возможность легкого демонтажа системы, при этом она сохраняет свою работоспособность. В последующем пленочный пол можно вновь уложить в другом месте, на его эксплуатационных характеристиках это никак не отразится.

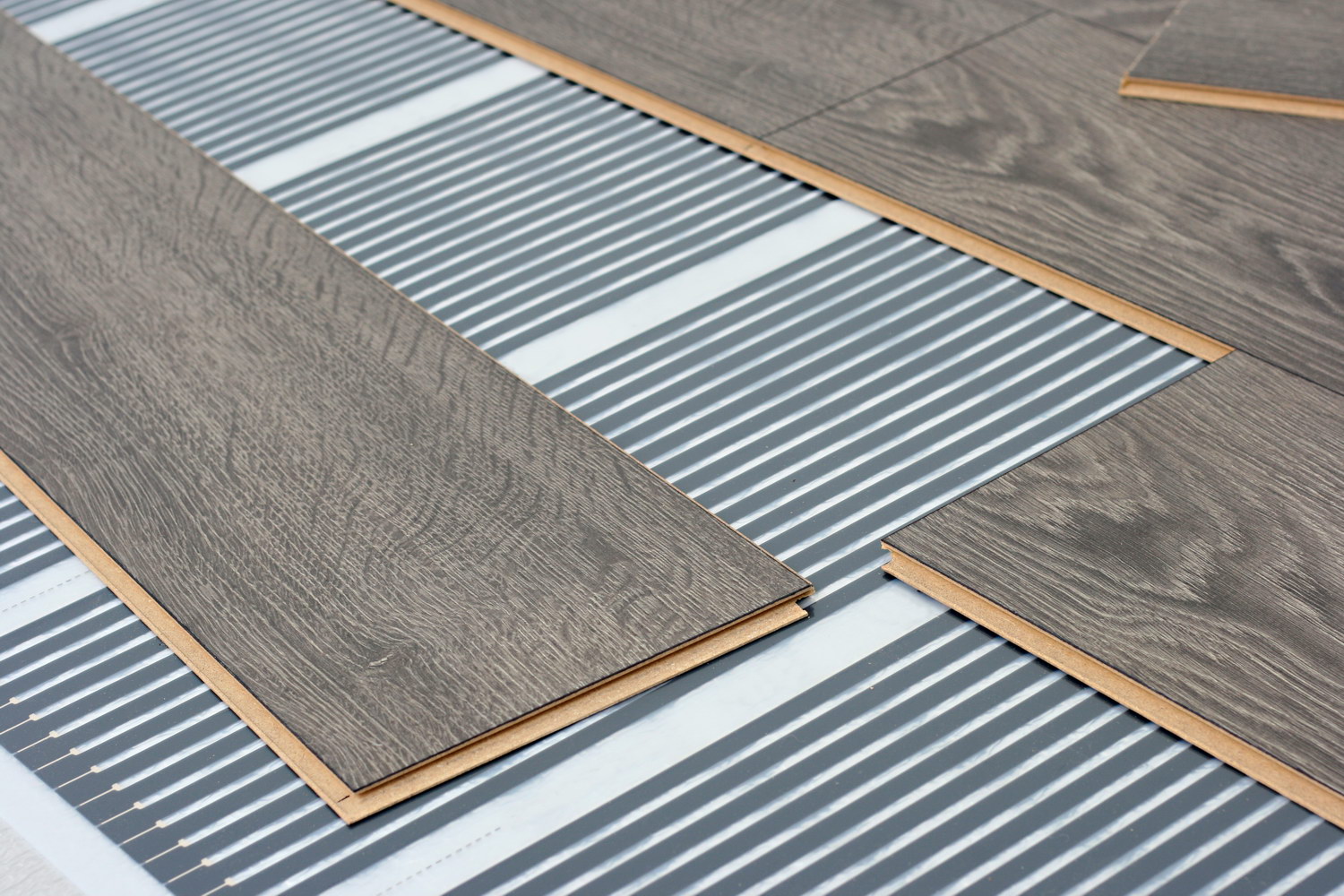

Инфракрасный теплый пленочный пол



Определяем необходимое количество материалов

Начнем с термопленки. Прежде всего определяем площадь помещения, в котором будет уложена система. Производитель рекомендует закрывать пленкой не всю поверхность, а только 75-80% пола в том случае, если конструкция будет использоваться как единственный источник отопления, и около 40% для дополнительного обогрева. Нужно учитывать, что инфракрасная пленка укладывается так, чтобы по периметру комнаты она отступала от стен на 10-40 см. Расстояние между полосами может быть до 10 см. Кроме того не рекомендуется укладывать материал под массивной мебелью, крупной бытовой техникой и т.п.
Лучше всего на листе миллиметровке с соблюдением реальных пропорций выполнить примерную схему укладки пленки, так будет проще делать расчеты. Следует помнить, что пленочный пол можно разрезать. На поверхности материала нанесены специальные метки, показывающие места возможного разреза. Расстояние между ними составляет около 25 см. Таким образом можно подсчитать количество необходимых для укладки секций и, соответственно, длину материала.
Так же необходимо просчитать нагрузки по мощности, определить, соответствуют ли они возможностям электросети и, исходя из полученных данных, подобрать сечение силового и монтажных проводов. Так как мощность, потребляемая системой, известна, силу тока легко определить, разделив это значение на напряжение в сети. Исходя из получившейся величины, выбираем необходимое сечение проводов.
Например, если одна секция теплого пола при максимальной нагрузке потребляет 10 Вт за час, а таких секций в квадратном метре – 20, то потребляемая мощность на 1 кв. м составит 200 Вт. Далее умножаем получившееся значение на площадь комнаты и получаем мощность, потребляемую системой. Величину делим на 220В и определяем силу тока, подбираем необходимое сечение проводов.

Выбираем подложку

Бытует мнение, что на подложке под теплый пол можно сэкономить. На деле это совершенно не так. Карбоновые излучатели испускают инфракрасные волны как вверх, так и вниз. То есть обогревают не только напольное покрытие, но и перекрытия, на которые они уложены. Таким образом, существенные теплопотери неизбежны. Однако если уложить под пленку фольгированную подложку, которая будет отражать тепловое излучение, оно будет направлено только вверх. Что предотвратит потери тепла и увеличит эффективность работы пленочного греющего пола.

Подложка под пленку может быть разной. Обычно используются такие варианты:

  • Металлизированная полимерная пленка. Укладывается непосредственно под термопленку, отражающей стороной вверх.
  • Магнезитовая плита или ДВП, уложенные на алюминиевую фольгу, которой покрыт основной пол. Категорически запрещается монтировать инфракрасную пленку поверх алюминиевой фольги, это неизбежно приведет к замыканию и полному выходу из строя всей системы.

Монтаж инфракрасной пленки

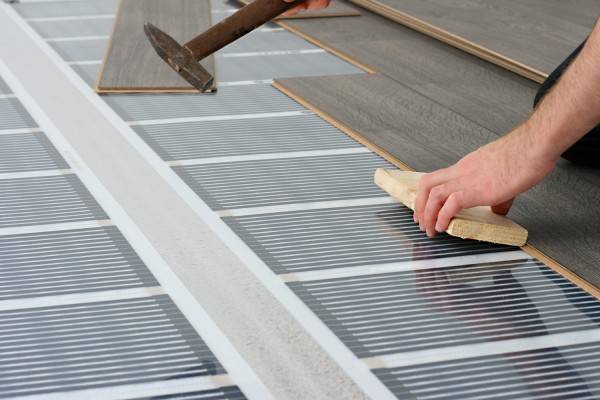

Монтаж инфракрасной пленки

Только после того, как все материалы подготовлены, можно приступать к укладке. Она производится в несколько этапов:

  • Готовим основание. Греющая пленка очень требовательна к состоянию поверхности, на которую производится укладка. Основу необходимо тщательно очистить от грязи и пыли, проверить ее горизонтальность. Для этого лучше всего воспользоваться уровнем. Перепад высот, который допустим при монтаже инфракрасного греющего пола, составляет 3 мм. Основу при необходимости выравнивают, тщательно просушивают и еще раз очищают от пыли. Лучше всего воспользоваться промышленным или бытовым пылесосом.
  • Укладываем изоляцию. В целях защиты греющей пленки от губительного воздействия влаги, первым на основание монтируется слой гидроизоляции. На него – теплоизоляция. Материал укладывается ровно, без зазоров. Стыки полотнищ обязательно проклеиваются скотчем.
  • Определяем место для терморегулятора. В том случае, если не требуется монтаж отдельной проводки для системы, лучше всего устанавливать его около существующей электропроводки. Монтируется терморегулятор на стене, рядом с розетками, чтобы не мешать в дальнейшем расстановке мебели или бытовой техники. Прибор может быть установлен стационарно со скрытой проводкой, или подключен с помощью шнура в действующую розетку. В этом случае должны быть учтены все устройства, которые будут подключены через этот же прибор. Специалисты рекомендуют подключать терморегулятор через отдельный автомат, если мощность системы превышает 2 кВт.
  • Укладка термопленки. В соответствии с составленной схемой монтажа разрезаем материал на полосы. При этом учитываем, что максимальная длина полотнища не должна превышать 8 м, иначе система не сможет нормально функционировать. Пленка раскладывается лицевой стороной вверх, так, чтобы выступающие медные контакты оказались внизу. Расстояние между полосами не должно быть меньше 0,5 более 10 см. Категорически запрещается укладка внахлест. Разложенная в соответствии со схемой пленка закрепляется на основе скотчем. Все манипуляции следует выполнять крайне осторожно, чтобы не наступить на материал или не допустить падения на него инструментов.
  • Подключение медных контактов-шин. Для этого зачищаем конец провода длиной порядка 1 см и вставляем в хвостовик контактного зажима. Его, в свою очередь, устанавливаем одной стороной на медную шину, а другой – внутрь пленки. Хорошо прижимаем зажим пассатижами, чтобы не допустить искрения. Крепим элемент к медной муфте. Все места подключений и линии отреза греющей пленки обязательно изолируются специальным винил-мастичным скотчем, который идет в комплекте с системой. После того, как все секции греющей пленки соединены, обязательно измеряем сопротивление схемы на концах проводов, которые будут подключаться к термостату. Рассчитываем получившуюся нагрузку и сравниваем ее с той, которая максимально допустима для выбранной модели термостата. Если расчетная величина меньше как минимум на 20%, можно приступать к подключению.
  • Подключение полотнищ к термостату. Подключение проводится параллельно. Проводя эту операцию лучше всего по возможности убирать провода под плинтус. Отдельные участки можно укладывать под теплоизоляцию. Устанавливаем датчик для контроля температуры напольного покрытия, который должен входить в комплект термостата. Датчик монтируется под карбоновую полоску. При выборе места для него учитывается напольное покрытие, если оно мягкое, то элемент устанавливается на участке с наименьшей нагрузкой. Подключаем термостат.
  • Тестирование системы. Конструкцию включаем, внимательно осматриваем на предмет возможного искрения или сильного нагрева контактов. Постепенно поднимаем температуру до рабочих значений, систему еще раз осматриваем.

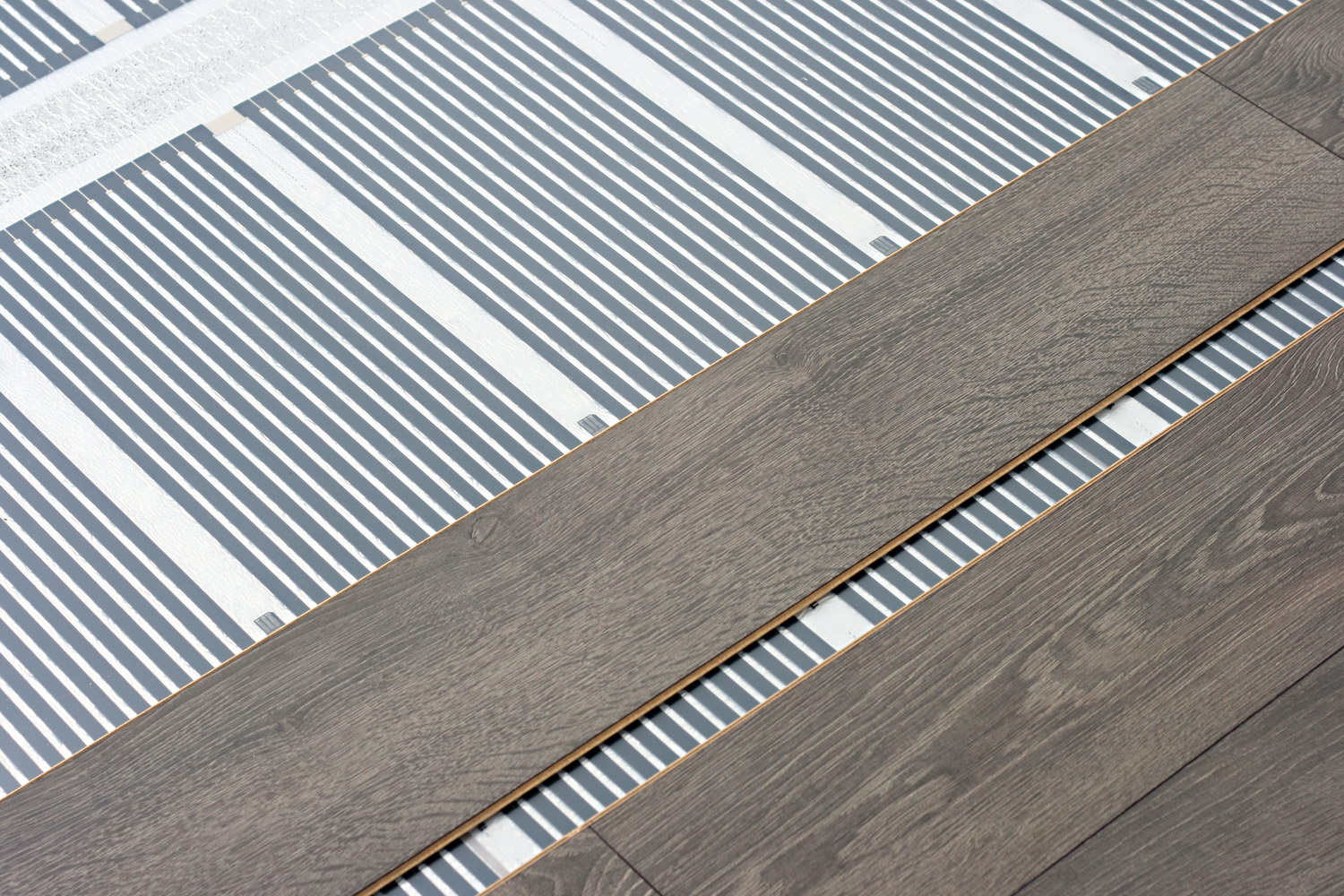

Монтаж инфракрасной пленки

Укладка напольного покрытия

Последний этап работ – монтаж финишного покрытия. Если выбирается ковролин, ламинат или линолеум, их можно укладывать обычным образом прямо на инфракрасную пленку. Если же предполагается монтаж керамической плитки, потребуется проведение дополнительных работ. Нужно отметить, что если планируется укладка плитки, первичная стяжка, на которую монтируется пленка, должна быть максимально выровненной. Монтаж пленочного греющего пола под стяжку производится следующим образом:

  • Перед пленкой на подготовленную основу укладывается подложка Полиформ ВООР, которая не окислится и не разрушится под стяжкой как другие фольгированные материалы.
  • Поверх подложки описанным выше образом укладывается инфракрасная пленка. Единственное отличие монтажа – через каждые десять см в ней прорезаются окошки размером 2х15 см на линиях отреза. Отверстия прорезаются до бетона, пленка удаляется вместе с подложкой.
  • Система подключается и проверяется ее работоспособность.
  • Поверх пленки укладывается монтажная сетка из металла с шириной ячейки 1 см.
  • Система заливается плиточным клеем слоем шириной от 0,5 до 1 см. Все места, где были прорезаны технологические окошки, тщательно промазываются, воздух из-под пленки удаляется.
  • Сырая стяжка накрывается плотной полиэтиленовой пленкой и прижимается сверху листами гипсокартона или фанеры. Пленка не пропустит в стяжку воздух, и она не «вздыбится».
  • После подсыхания раствора пленка убирается и проводится заливка основной стяжки шириной 2-3 см.
  • На готовую стяжку монтируют плитку.

Включать систему можно только после полного высыхания раствора, не ранее, чем через 28 дней.

Инфракрасный пленочный пол – эффективное, долговечное и практичное решение. Его неоспоримое достоинство – возможность самостоятельного монтажа. Нужно только со всей серьезностью отнестись к выбору материалов, тщательно выполнять все инструкции по укладке и тогда дом будет радовать уютом и теплом.
