Болт с шестигранной головкой

DIN 933 оцинкованный класс прочности 8.8

Болт с шестигранной головкой, оцинкованный, класс прочности 8.8, DIN 933Болт с шестигранной головкой, оцинкованный, класс прочности 8.8, DIN 933

Болт с шестигранной головкой DIN 933 соответствует ГОСТам 7798-7805 и ISO 4017. Болт изготовлен из конструкционной оцинкованной стали. Головка болта шестигранная, резьба метрическая, полная. Применяется для крепления листового металла в машиностроении и при производстве мебели.

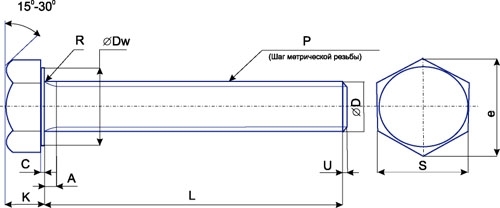

Технические характеристики
Обозначение
M6
M8
M10
M12
M14
M16
P, мм 1 1,25 1,5 1,75 2 2
a, мм 3 3,75 4,5 5,25 6 2,5
С, мм 0,15-0,50 0,15-0,60 0,15-0,60 0,15-0,60 0,15-0,60 0,20-0,80
Dw, мм 8,9 11,6 15,6 17,4 20,5 22,5
e, мм 11,05 14,38 18,9 21,1 24,49 26,75
k, мм 4 5,3 6,4 7,5 8,8 10
R, мм 0,25 0,4 0,4 0,6 0,6 0,6
S, мм 9,78-10,0 12,73-13,0 16,73 18,67-19,0 21,67-22,0 23,67-24,0
Приблизительный вес 1000 шт.
Обозначение
M6
M8
M10
M12
M14
M16
L длина, мм
16 5,08 11,10 19,20 27,70 44,00 105,04
20 5,80 11,76 21,09 31,00 63,55 114,00
25 6,55 13,15 23,40 34,20 70,25 124,00
30 7,55 14,23 26,11 37,75 77,00 133,29
35 8,15 16,09 28,90 41,32 86,80 134,00
40 8,94 17,55 30,80 44,72 92,50 155,00
45 10,10 19,31 33,45 48,50 97,10 165,00
50 11,04 20,37 34,97 51,93 100,30 176,00
55 11,90 23,40 37,86 55,60 110,00 186,00
60 12,56 24,78 40,15 58,50 113,30 196,00
65 13,60 26,15 43,80 62,80 123,00 207,00
70 13,85 26,35 46,00 66,40 126,80 217,00
80 15,80 29,78 50,27 73,60 139,80 238,00
90 33,00 54,57 80,35 152,42 258,00
100 36,06 59,04 87,70 165,25 279,00
120 118,00 165,25 279,00

Материал: сталь C1035 класса прочности 8.8
Покрытие гальваническая оцинковка
Резьба: полная, метрическая резьба
