ПРОЧНОСТЬ

Каменная кладка хорошо сопротивляется сжатию и относительно плохо - растяжению. Сопротивление кладки растяжению зависит от сцепления раствора с камнем, которое определяется рядом факторов и колеблется в широких пределах. Проектная прочность сцепления может быть обеспечена только при условии соблюдения ряда специальных производственных мероприятий. Поэтому каменные стены и столбы проектируют таким образом, чтобы эксцентрицитет не превышал 0,45h, где h высота сечения; при этом в расчете не учитывают сопротивление кладки растяжению, и внутреннее продольное усилие уравновешивается напряжениями одной лишь сжатой зоны.

Вследствие местных неровностей и неодинаковой плотности раствора в швах при сжатии кладки камни испытывают, кроме напряжений сжатия, также напряжения изгиба и среза. Если модуль упругости камня больше, чем раствора, то в поперечном направлении в камне возникают напряжения растяжения, а в растворе - сжатия. Вертикальные швы кладки вследствие слабого сцепления раствора с камнем могут рассматриваться как узкие вертикальные щели, у концов которых возникает концентрация напряжений. Таким образом, при сжатии кладки ее элементы находятся в весьма сложном напряженном состоянии, что является причиной значительной разницы между прочностью кладки и составляющих ее камня и раствора. Например, прочность кирпичной кладки на самом прочном растворе составляет обычно лишь 35-40% прочности кирпича. Наибольшее влияние на прочность кладки имеют:

а) прочность камня; увеличение предела прочности камня при сжатии в 2 раза повышает прочность кладки в 1,6-1,8 раза; прочность кирпичной кладки, кроме того, зависит в очень большой степени от сопротивления кирпича изгибу и срезу;

б) размеры камня; чем больше высота камня, тем больше момент сопротивления его сечения и, следовательно, тем меньше влияние сопротивления камня изгибу и срезу; с увеличением высоты камня прочность кладки, при прочих равных условиях, существенно повышается (рис. 1);

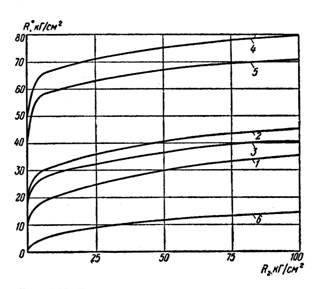

Рисунок 1. Зависимость между пределом прочности кладки R⁰ и раствора R₂ (прочность камня R₁=100 кГ/см²): 1 - кирпичная кладка; 2 - кладка из сплошных бетонных камней; 3 - кладка из пустотелых бетонных камней; 4 - кладка из крупных блоков из тяжелого бетона: 5 - то же, из легкого бетона; 6 - кладка из рваного бута

в) форма камня; в кладке из камней неправильной формы при сжатии очень велики местные концентрации напряжений и, кроме того, уменьшается сопротивление кладки сдвигу по плохо перевязанным сечениям; поэтому, например, кладка из рваного бутового камня высокой прочности даже на прочном растворе имеет предел прочности,  равный лишь 2-6% прочности камня;

г) наличие пустот в камне; кладка из пустотелых камней, как правило, слабее кладки из сплошных камней при одинаковой прочности камня вследствие неравномерного распределения напряжений в кладке; степень этого уменьшения прочности зависит от формы и расположения пустот в кладке и для кладки из оптимальных типов пустотелых камней может быть минимальной;

д) прочность раствора (см. рис. 1); ее влияние значительно и тем больше, чем меньше высота камня; увеличение прочности раствора с 4 до 100 кГ/см² повышает прочность обычной кирпичной кладки в 1,8-2 раза; имеет существенное значение также плотность раствора; применение пористых, сильносжимаемых растворов (например, на легких заполнителях) понижает прочность кладки на 10-30%;

е) качество кладки; неровная поверхность и неодинаковая плотность раствора в горизонтальных швах, плохое заполнение швов и т. п. значительно уменьшают прочность кладки; если принять за 100% установленный нормами  средний  предел  прочности  ручной  кирпичной кладки при обычном ее качестве, то при более низком качестве прочность кладки составляет всего лишь 80-85%, а при очень высоком – 150-160%; вибрирование кирпичной кладки значительно улучшает заполнение швов, что является одной из причин большого повышения прочности виброкирпичной кладки по сравнению с обычной; применение жестких, трудноукладываемых растворов ухудшает качество швов и понижает прочность кладки на 10-15%;

ж) перевязка кладки; имеет весьма существенное значение при внецентренном приложении нагрузок, при действии горизонтальных нагрузок (например, сейсмических), при зимних кладках, выложенных методом замораживания и пр.;

з) сцепление раствора с камнем; имеет решающее значение в случаях, когда кладка работает на растяжение или на изгиб.

Наиболее вероятные (ожидаемые) пределы прочности при сжатии кладки среднего качества приведены в табл. 1. Они вычислены по формуле Л. И. Онищика, которая связывает прочность кладки с прочностями камня и раствора.

Таблица 1. Пределы прочности при сжатии каменных кладок R⁰

Вибрированная кладка кирпичных панелей может иметь прочность в 1,7-2 раза более высокую, чем прочность обычной кладки из тех же материалов.

Влияние длительности приложения нагрузки на сопротивление кладки сжатию зависит от величины напряжений. Длительное сопротивление R⁰_дл сжатию ориентировочно равно: для кирпичной кладки на растворах марок 50 и выше - 0,8 R⁰, марок 10 и 25 - 0,7 R⁰, для кладок на известковом растворе - 0,6 R⁰. При напряжениях σ< R⁰_дл кладка может нести нагрузку неограниченное время. При напряжениях 0,2 R⁰<σ< R⁰_дл прочность кладки с течением времени даже несколько повышается (на 5-15%) в результате ее уплотнения под нагрузкой.

Сцепление раствора с кладкой зависит от прочности и усадки раствора, скорости поглощения камнем воды, чистоты поверхности камня, температуры и влажности воздуха, при которых твердеет кладка, содержания примесей в камне и растворе. Различают нормальное (к плоскости контакта раствора и камня) и касательное сцепление.

Осевое растяжение и растяжение при изгибе возможно по неперевязанным сечениям, например по горизонтальному шву (рис. 2, а), и по перевязанным, например по ступенчатым или плоским вертикальным сечениям (рис. 2,б). Сопротивление растяжению по неперевязанному сечению зависит исключительно от величины нормального сцепления, а сопротивление по перевязанным сечениям - главным образом от величины касательного сцепления, а иногда, при малой прочности камня, от его сопротивления растяжению.

Рисунок 2. Растяжные кладки: а – неперевязанных сечений; б – перевязанных сечений; 1 – ступенчатое сечение; 2 – плоское сечение

При расчете каменных конструкций, работающих в обычных условиях, разрешается учитывать только растяжение по перевязанным сечениям (например, при расчете силосных башен); сопротивление кладки, но неперевязанным сечениям принимается в расчет только при действии сейсмических нагрузок.

Во всех случаях, когда прочность конструкции обеспечивается ее сопротивлением растяжению, должны приниматься специальные меры при производстве работ, обеспечивающие надежное сцепление.

В обычных условиях растяжение при изгибе по неперевязанным сечениям учитывается только при расчете на внецентренное сжатие при больших эксцентрицитетах; в этом случае расчет растянутой зоны, с учетом растяжения, является лишь условным методом ограничения  раскрытия  горизонтальных швов (трещин).
