НОМОГРАММЫ ДЛЯ УРАВНЕНИЙ С ЧИСЛОМ ПЕРЕМЕННЫХ БОЛЕЕ ТРЕХ

Рассмотрим простейший случай с четырьмя переменными: F(x1, х2, х3, x4)=0.

Если функцию F можно представить в виде F(x1, х2, х3, x4)=Φ[φ(x1, x2,) x3, x4], то для построения номограммы вводят новое переменное φ=φ(x1, х2) и строят одну номограмму для уравнения Φ(φ, x3, x4)=0 и вторую номограмму для уравнения φ=φ(x1, х2).

Шкала φ является общей для обеих номограмм и служит шкалой связи.

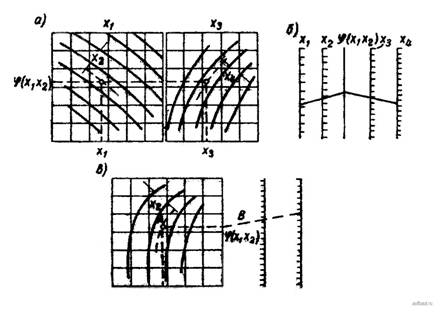

Подобным образом можно составлять разнообразные номограммы с большим числом переменных (рис. 1).

номограммы с большим числом переменных

Рисунок 1.
