ГЕЛИОУСТАНОВКА

Схема гелиоустановки
Рисунок 1. Схема гелиоустановки: 1 - нижний коллектор; 2 - корпус солнечного водонагревателя; 3 - верхний коллектор; 4 - аккумулятор горячей воды; 5 - циркуляционный трубопровод; 6 - экран (черный); 7 - два слоя стекла; 8 - утеплитель; 9 - циркуляционный трубопровод; 10 - трубопровод горячей воды

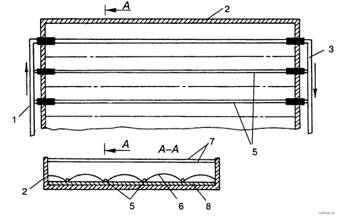

План и разрез водонагревателя
Рисунок 2. План и разрез водонагревателя: 1 - нижний коллектор; 2 - корпус солнечного водонагревателя; 3 - верхний коллектор; 5 - циркуляционный трубопровод; 6 - экран (черный); 7 - два слоя стекла; 8 - утеплитель
