Гайка шестигранная с фланцем

DIN 6923

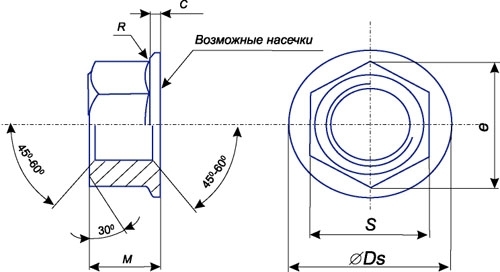

Гайка шестигранная с фланцем DIN 6923Гайка шестигранная с фланцем DIN 6923

Гайка с фланцем соответствует стандартам ГОСТ 8918, DIN 6923, рекомендуется для крепления и соединения узлов и деталей совместно с винтами и другими крепежными элементами в машиностроении, строительстве и других сферах народного хозяйства. Применяются там, где необходимо иметь небольшие давления на поверхность. Позволяет быстро и качественно производить монтаж.

Технические характеристики
Обозначение
M5
M6
M8
M10
M12
M14
M16
P, мм 0,8 1 1,25 1,5 1,75 2 2
C, мм 1 1,1 1,2 1,5 1,8 2,1 2,4
R, мм 0,3 0,36 0,48 0,6 0,72 0,88 0,96
Ds, мм 11,8 14,2 17,9 21,8 26 29,9 34,5
e, мм 8,79 11,05 14,38 18,9 21,1 24,4 26,75
M, мм 4,70-5,00 5,70-6,00 7,60-8,00 9,60-10,00 11,60-12,00 13,30-14,00 15,30-16,00
S, мм 7,78-8,00 9,78-10,00 12,73-13,00 16,73-17,00 18,67-19,00 21,67-22,00 23,67-24,00
Вес 1000 шт., кг 1,79 3,21 7,14 11,90 20,00 35,71 40,32

Материал: сталь С1008
Покрытие: оцинкованные
