ФАЗИРОВКА КАБЕЛЕЙ, ПОДКЛЮЧАЕМЫХ К ЯЧЕЙКАМ КСО
В ячейках КСО предусмотрена возможность фазировки кабеля на низком напряжении (на разъеме индикатора наличия напряжения, подключенного к емкостному делителю). На рис. 1 показана схема фазировки кабеля отходящей линии.

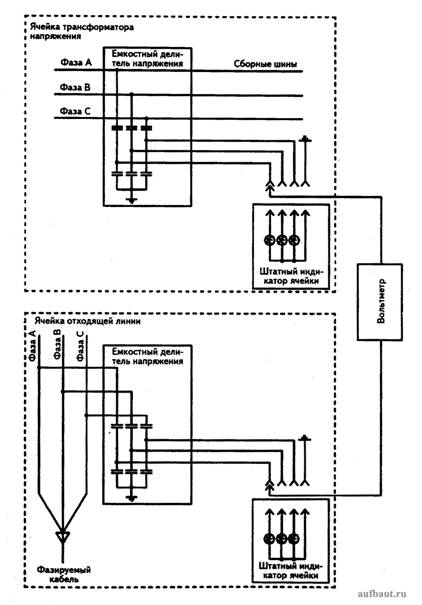

Рисунок 1. Схема фазировки кабеля отходящей линии
Для этого необходимо снять штатные блоки индикации на соответствующих ячейках КСО и в освободившиеся гнезда выхода емкостного делителя напряжения подключить вольтметр. Вольтметр должен иметь высокое сопротивление измерительного входа - не менее 1000 Ом/В.
При фазировке кабеля на синфазном напряжении прибор покажет ноль между одноименными фазами и линейное напряжение (не более 200-230 В) между разноименными фазами.
В случае несинфазных напряжений, такой способ фазировки может быть ошибочным. В этом случае рекомендуется снимать векторную диаграмму напряжений с помощью любого типа вольтамперфазометра (ВАФ).
