ПНЕВМОНАГНЕТАТЕЛЬ СО-241
Пневмонагнетатель СО-241 (рис. 1) выпускается ООО «Строймаш» (г. Рязань) и предназначен для приготовления и подачи к месту укладки цементно-песчаных растворов подвижностью 3...5 см, определяемой по ГОСТ 5802-86, и бетонов жесткостью 16...32 с, определяемой по ГОСТ 10181-2000 крупностью фракций по 30 мм, а также для приема, побуждения и подачи готовых растворов. Пневмонагнетатель применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой. Пневмонагнетатель эксплуатируется при температуре окружающей среды 5...40 °С. Агрегат поставляется без компрессора и предназначен для работы от внешнего источника сжатого воздуха. Выпускается в двух вариантах: на пневмоходу или на салазках; диаметр выходного патрубка 65,75,100 мм.
Пневмонагнетатель состоит из смесителя с перемешивающим устройством, трубопроводной системы и электрошкафа. Смеситель представляет собой резервуар цилиндрической формы. Внутри резервуара смонтировано перемешивающее устройство, состоящее из вала и лопастей, и кинематически связано с мотор-редуктором. В верхней части резервуара расположен загрузочный люк с крышкой, герметически фиксирующейся замком, состоящим из рамки и ручки. На крышке установлен кран для сброса давления воздуха из резервуара. Трубопроводная система состоит из кранов управления, предохранительного клапана и манометра. Электрооборудование установлено в электрошкафу. Реверс перемешивающего устройства осуществляется с помощью реверсивного пускателя. Включение перемешивающего устройства в прямом или обратном направлениях осуществляется включением соответствующих кнопок на панели управления электрошкафа.

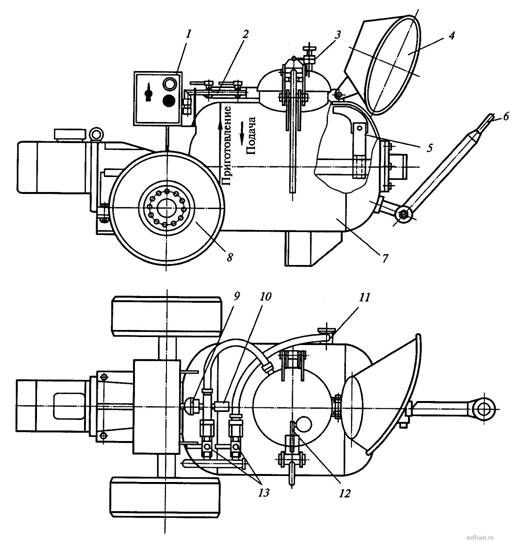

Рис. 1. Пневмонагнетатель СО-241: 1 - электрошкаф с кнопками управления; 2 - трубопроводная система; 3 - кран сброса давления; 4 - воронка; 5 - перемешивающее устройство; 6 - дышло; 7 - смеситель; 8 - шасси; 9 - предохранительный клапан; 10 - манометр; 11 - напорный патрубок; 12 - предохранительный рычаг; 13 - воздушные краны
Принцип работы смесителя основан на порционной подаче раствора из резервуара под воздействием сжатого воздуха и лопастей перемешивающего устройства в напорный патрубок, куда дополнительно подается сжатый воздух для транспортирования раствора к месту укладки.
Техническая характеристика пневмонагнетателя СО-241 приведена ниже:
Технические характеристики
| Производительность, м3/ч | 3 | ||
| Объем готовой смеси, м3 | 0,26 | ||
| Геометрическая емкость резервуара, м3 | 0,3 | ||
| Давление, МПа | 0,6 | ||
| Мощность, кВт | 5,5 | ||
| Напряжение, В | 380 | ||
| Расход воздуха, м3/мин | 2…5 | ||
| Крупность фракций, мм | до 16 | до 22 | до 30 |
| Диаметр рукава, мм | 65 | 75 | 100 |
| Производительность компрессора, м3/мин | 2,2 | 3,5 | 5,25 |
| Дальность подачи, м: | |||
| по горизонтали | 180 | 150 | 150 |
| по вертикали | 70 | 60 | 60 |
| Габаритные размеры, м | 2,3х1,1х1,3 | ||
| Масса без секций растворопровода, кг | 700 | ||
