РАСЧЁТ ВЫПУСКОВ

Гидравлический расчет канализационных трубопроводов диаметром до 500 мм из различных материалов следует производить по номограмме рекомендуемого приложения 9 СНиП или по таблицам, а для трубопроводов диаметром свыше 500 мм - согласно СНиП2.04.03-85.

Внутриплощадочная канализационная сеть К-1

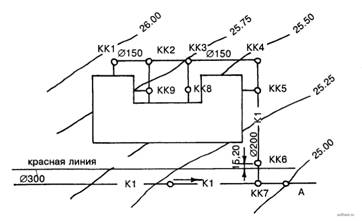

Рисунок 1. Внутриплощадочная канализационная сеть К-1 и ее элементы: колодцы на сети КК1-КК9, повторный колодец КК4 и контактный колодец КК6

Расчет канализационных трубопроводов, в том числе и выпусков, следует производить, назначая скорость движения жидкости V, м/с, и наполнение H/d таким образом, чтобы было выполнено условие:

Расчет канализационных трубопроводов

здесь К = 0,5 - для трубопроводов из пластмассовых и стеклянных труб;

К = 0,6 - для трубопроводов из других материалов.

При этом скорость движения жидкости должна быть не менее 0,7 м/с, а наполнение трубопроводов - не менее 0,3.

В тех случаях, когда выполнить это условие не представляется возможным из-за недостаточной величины расхода бытовых сточных вод, безрасчетные участки трубопроводов диаметром 40?50 мм следует прокладывать с уклоном 0,03, а диаметром 85 и 100 мм - с уклоном 0,02.

В системах производственной канализации скорость движения и наполнение трубопроводов определяются необходимостью транспортирования загрязнений производственных сточных вод.

Наибольший уклон трубопроводов не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5м).

Расчет диаметров выпусков следует производить по форме таблицы 1.

Таблица 1. Определение диаметров выпусков канализации
Номер выпуска
qs ,л/с
диаметр выпуска, d, мм
Уклон выпуска,i
Скорость движения стоков, V,m/c
Наполнение, H/d
К
1
2
3
4
5
6
7
8
