СКРЕПЕРЫ. ОБЩИЕ СВЕДЕНИЯ

Скрепер является самоходной или прицепной (к гусеничному или колесному трактору, колесному тягачу) землеройно-транспортной машиной, рабочим органом которой служит ковш на пневмоколесах, снабженный в нижней части ножами для срезания слоя грунта. Скреперы предназначены для послойного копания, транспортирования, послойной отсыпки, разравнивания и частичного уплотнения грунтов I-IV категорий при инженерной подготовке территории под застройку, планировке кварталов, возведении насыпей, разработке широких траншей и выемок под различные сооружения и искусственные водоемы и др. Наиболее эффективно скреперы работают на не переувлажненных средних грунтах (супесях, суглинках, черноземах), не содержащих крупных каменистых включений. При разработке скреперами тяжелых грунтов их предварительно рыхлят на толщину срезаемой стружки.

Главным параметром скреперов является геометрическая вместимость ковша (м3), которая лежит в основе типоразмерного ряда этих машин.

По вместимости ковша скреперы классифицируют на машины малой (до 5 м3), средней (5...15 м3) и большой (свыше 15 м3) вместимости; по способу загрузки ковша - с пассивной загрузкой движущим усилием срезаемого слоя грунта, с принудительной загрузкой с помощью скребкового элеватора; по способу разгрузки ковша - с принудительной разгрузкой при выдвижении стенки ковша вперед (основной способ), со свободной (самосвальной) разгрузкой опрокидыванием ковша вперед по ходу машины; по способу агрегатирования с тяговыми средствами - на прицепные (рис. 1, а) к гусеничным тракторам и двухосным колесным тягачам; самоходные, агрегатируемые с одноосными (рис. 1, б) и двухосными (рис. 1, в) колесными тягачами; по способу управления - с канатно-блочным (механическим), гидравлическим и электрогидравлическим управлением.

Выпускаемые в настоящее время скреперы имеют гидравлическую или электрогидравлическую систему управления рабочим органом, обеспечивающую принудительное опускание, подъем и разгрузку ковша, изменение глубины резания, подъем-опускание передней заслонки ковша с помощью гидроцилиндров двойного действия. Принудительное заглубление ножей ковша в грунт позволяет довольно точно регулировать толщину срезаемой стружки, сокращать время набора грунта и эффективно разрабатывать плотные грунты.

Скреперы

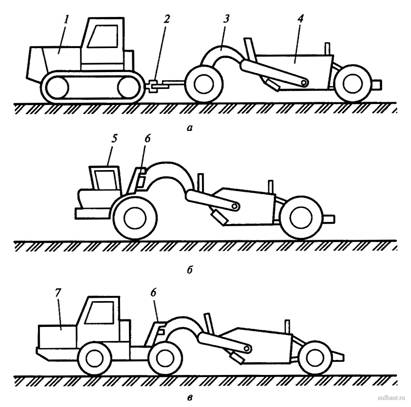

Рис. 1. Скреперы: а - прицепной; б, в - самоходные двух- и трехосный; 1,7 - гусеничный и колесный тракторы; 2,6 - сцепное и седельно-сцепное устройства; 3 - рама; 4 - ковш; 5 - одноосный тягач

Рабочий процесс скрепера состоит из следующих последовательно выполняемых операций: резание грунта и наполнение ковша, транспортирование грунта в ковше к месту укладки, выгрузки и укладка грунта, обратный (холостой) ход машины в забой. При наборе грунта (рис. 2, а) ножи опущенного на грунт ковша 2 срезают слой грунта толщиной к, который поступает в ковш при поднятой подвижной заслонке 3. Наполненный грунтом ковш на ходу поднимается в транспортное положение (рис. 2, б), а заслонка 3 опускается, препятствуя высыпанию грунта из ковша. При разгрузке ковша (рис. 2, в) заслонка поднята, а грунт вытесняется принудительно из приспущенного ковша выдвигаемой вперед задней стенкой 5 ковша, причем регулируемый зазор между режущей кромкой ковша и поверхностью земли определяет толщину с укладываемого слоя фунта 4, который разравнивается (планируется) ножами ковша и частично уплотняется колесами скрепера. При холостом ходе порожний ковш поднят в транспортное положение, а заслонка опущена. Для увеличения тягового усилия скрепера при наполнении ковша в плотных грунтах обычно используют бульдозер-толкач 1 (см. рис. 2, а). При наполнении ковша скорость движения скреперов составляет 2...4 км/ч, при транспортном передвижении - 0,5...0,8 максимальной скорости трактора или тягача.

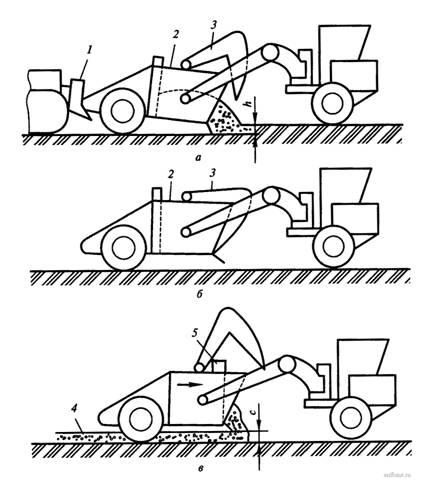

Операции рабочего цикла самоходного скрепера

Рис. 2. Операции рабочего цикла самоходного скрепера

У некоторых моделей скреперов для уменьшения сопротивлений при работе в ковше устанавливают наклонный скребковый конвейер (элеватор), осуществляющий принудительную загрузку срезанного ножом слоя грунта в ковш и его выгрузку. Скреперы с элеваторной загрузкой наиболее рационально используются на сыпучих грунтах при выполнении небольших объемов работ.

В зависимости от вида и объема выполняемых земляных работ применяют различные схемы движений скреперов в плане - по эллипсу, восьмеркой, челночно-поперечное и др. Схему движения по эллипсу применяют при разработке выемок и широких траншей, челночно-поперечное и восьмеркой - при копании неглубоких, но больших по площади котлованов.

Прицепные скреперы к гусеничным тракторам, обладающие высокой проходимостью, способны работать в плохих дорожных условиях. Низкие транспортные скорости этих машин (не более 10...15 км/ч) ограничивают экономически целесообразную дальность транспортирования грунта 500...800 м. Самоходные скреперы характеризуются более высокими мобильностью, маневренностью, транспортными скоростями (до 50 км/ч) и производительностью (в 1,5...2,5 раза) по сравнению с прицепными машинами той же вместимости.

Дальность транспортировки грунта самоходными скреперами экономически эффективна на расстоянии до 5000 м.
