СКРЕПЕРЫ

Самоходный и прицепной скреперы

Самоходный скрепер (рис. 1, а) представляет собой двухосную пневмоколесную машину, состоящую из одноосного тягача 15 и полуприцепного одноосного скреперного оборудования, соединенных между собой универсальным седельно-сцепным устройством 14. На тягаче смонтированы два гидроцилиндра 1 для его поворота относительно рабочего органа в плане. Седельно-сцепное устройство обеспечивает возможность относительного поворота тягача и скрепера в вертикальной и горизонтальной плоскостях. Для толкания скрепера бульдозером-толкачом в процессе набора грунта имеется буферное устройство 8.

Основным узлом скрепера является ковш 5 с двумя боковыми стенками и днищем, опирающийся на колеса 7. К подножевой плите ковша крепят сменные двухлезвийные ножи 2 - два боковых и средние. Ковш снабжен выдвижной задней стенкой 10для принудительной разгрузки, а в передней части - заслонкой Л, поднимающейся при наборе и выгрузке грунта. Заслонка служит для регулирования щели при загрузке ковша и закрывает ковш при транспортировании грунта. Ковш двумя шарнирами 4 соединен с тягой П-образной рамой 3, жестко соединенной с хоботом 13. Гидравлическая система управления рабочим оборудованием обеспечивает подъем-опускание ковша 5, заслонки 11, выдвижение задней стенки 10 и возврат ее в исходное положение с помощью трех пар гидроцилиндров 6, 9 и 12. Насосы гидросистемы рабочего оборудования приводятся в действие от коробки отбора мощности базового тягача. Раздельное управление гидроцилиндрами осуществляется золотниковым распределителем, установленным в кабине машиниста.

Самоходный и прицепной скреперы

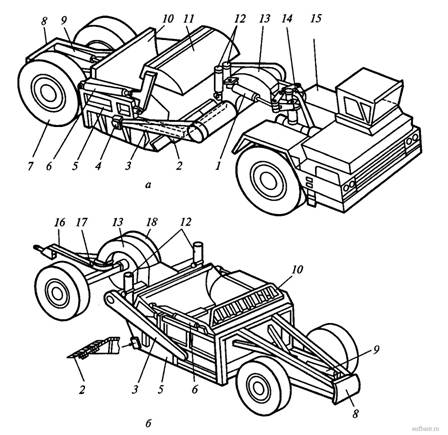

Рис. 1. Самоходный (а) и прицепной (б) скреперы

Рабочее оборудование самоходных и прицепных скреперов одинаково по конструкции и максимально унифицировано.

Прицепной скрепер (рис. 1, б) отличается от самоходного наличием передней (поворотной) оси 17 с колесами 18, которая передает силу тяги трактора тяговой раме скрепера. Передняя ось шарнирно соединяется с трактором посредством тягового шкворня 16.

Гидрооборудование прицепных скреперов работает от гидросистемы трактора и управляется из кабины машиниста с помощью золотниковых распределителей.


Самоходный скрепер МоАЗ-6014 предназначен для послойной разработки грунтов 1 и II категорий и разрыхленных грунтов III и IV категорий, их транспортировки и отсыпки слоя заданной толщины в возводимые сооружения или отвалы. Для увеличения производительности набор грунта скрепером производится с помощью трактора-толкача или бульдозера. Допускается загрузка скрепера экскаватором или ковшовым погрузчиком, что в сочетании с существующим качеством послойной разгрузки слоем заданной толщины расширяет универсальность использования скрепера.

Применение скреперов целесообразно для быстрого выполнения нулевого цикла земляных работ и передачи площадей для дальнейших строительных работ. Для этой цели, как правило, используются недорогие высокопроизводительные скреперы массового выпуска со стабильным качеством, обеспечиваемым высоким уровнем технологии.

Эксплуатационная производительность скрепера, м3/ч, в плотном теле

Пэ = nqkнkв/kр,

где n - число циклов в час (n = 3600/Tц, где Тц - продолжительность одного рабочего цикла скрепера, с); q - вместимость ковша скрепера, м ; kн - коэффициент наполнения ковша грунтом (0,6... 1,2); kн = q/q1 (где q1 - объем рыхлого грунта в ковше скрепера); kp - коэффициент разрыхления фунта в ковше скрепера (1,1...1,3); kв - коэффициент использования машины по времени (0,8...0,9);

Тц = lз /vз + lт/vт + lрз/vрз + lп.х./v п.х. + tп + 2tпов,

где lз,lт,lрз,lп.х. - длины участков соответственно набора грунта (заполнения ковша), транспортировки грунта, разгрузки ковша, порожнего хода скрепера, м; vз,vт,vрз,vп.х., - скорости скрепера соответственно при заполнении ковша, транспортировке грунта, разгрузке и порожнем ходе, м/с; tп - время на переключение передач тягача; tпов - время на один поворот (15...20 с).

Длина участка набора грунта

lз = [ qkн ] / [ kpbh ],

где b - ширина срезаемой полосы, м; h - толщина срезаемого слоя фунта, м.

Набор грунта скрепером производится на участках длиной 12...30 м. Разгружаются скреперы на участках длиной 5...15 м.

При работе скрепера наиболее неблагоприятным является момент, когда ковш скрепера почти полностью загружен грунтом при продолжающемся процессе резания грунта.

Подбор тягача производится по максимальному сопротивлению движения скрепера.

Полное сопротивление движению скрепера при загрузке, кН:

F? = F1 + F2 + F3 + F4 + F5,

где F1 - сопротивление движению скрепера, кН:

F1 = (Gс + Gгр) (f ± i),

Gс - вес скрепера, кН; Gгр - вес грунта в ковше, кН; f - коэффициент сопротивления качению колес скрепера по фунту (f = 0,1...0,15 - для плотных грунтов; f = 0,15...0,2 - для разрыхленных грунтов; f = 0,2...0,25 - для сыпучих песков); i = tg ? - уклон пути; ? - угол наклона пути движения скрепера к горизонту, град; знак плюс принимается при работе на подъем, минус - при работе под уклон;

F2 - сопротивление грунта резанию, кН:

F2 = Rpbn,

где Rр - удельное сопротивление фунта резанию (Rр = 80... 120 КПа); b и h - ширина и толщина срезаемого слоя грунта, м (h - 0,13...0,4 м);

F 3 - сопротивление движению призмы волочения впереди ковша скрепера, кН:

F3 = уbН2 ?g (? ± i),

где у - отношение высоты призмы волочения к высоте фунта в ковше (0,5...0,65, причем большие значения для сыпучих фунтов); Н - высота слоя фунта в ковше, м (при вместимости ковша q = 4,5 м3 Н = 1... 1,8 м, при q = 6 м3 Н = 1,25...1,5 м, при q = 10 м Н = 1,8...2 м, при q = 15 м3 Н = 2,3...2,5 м); ? - плотность фунта, т/м (для сухого песка ? = 1,2...1,5т/м3, для супесей и суглинков ? = 1,6...1,8т/м3); ? - коэффициент трения грунта по фунту (0,3...0,5, причем большие значения для песчаных фунтов); g - ускорение свободного падения (9,81 м • с-2);

F4 - сопротивление от веса срезаемого слоя грунта, движущегося в ковше, кН:

F4 = bnH?g;

F5 - сопротивление от внутреннего трения фунта в ковше, кН:

F5 = bН2?хg,

где х - коэффициент, учитывающий влияние рода фунта (для глин х = 0,24...0,31, для суглинков и супесей х = 0,37...0,42, для песков х = 0,45...0,5).

При загрузке скрепера одним тягачом без трактора-толкача F? ? Fтят, где Fтят - тяговое усилие тягача, скрепера, кН; при загрузке с помощью толкача F? ? Fтят + Fтол, где Fтол - тяговое усилие толкача, кН.

Техническая характеристика скрепера МоАЗ-6014 представлена ниже:

Технические характеристики
Грузоподъемность, кг 16 000
Масса снаряженного скрепера, кг 20 000
Масса самоходного скрепера полная, кг 36 000
Вместимость ковша, м3:
геометрическая 8,3
номинальная 11
Тип двигателя ЯМЗ-238АМ2
Максимальная мощность двигателя, кВт 165,4
Шины, дюйм 21 х 28
Максимальная скорость снаряженного скрепера, км/ч 44
Ширина резания, мм 2820
Максимальная толщина слоя отсыпки, мм 450
Угол поворота тягача в каждую сторону, град 85
Радиус поворота по крайней выступающей точке, мм 8600
Дорожный просвет под ножами скрепера, мм 450
Изготовитель Могилевский автомобильный завод
