ПРАВИЛА ОФОРМЛЕНИЯ РАСЧЕТНО-ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ И ЧЕРТЕЖЕЙ ПРОЕКТОВ

Проект состоит из расчетно-пояснительной записки и графической части на чертежных листах.

В расчетно-пояснительной записке необходимо коротко и четко описать творческий замысел проекта, его особенности, технико-экономическое сравнение вариантов, описание принятых архитектурных, конструктивных, технологических и других решений, их обоснование. Приводимые данные при необходимости следует представлять в виде эскизов, графиков, диаграмм, таблиц, схем и других иллюстраций.

Расчетно-пояснительная записка должна включать: титульный лист, аннотацию, содержание (оглавление), введение, основную часть, список использованной литературы, приложения.

Текст пояснительной записка приводится на стандартных страницах формата А4, рабочее поле которого ограничивается рамкой. Форма нечетной страницы дана на рис. 1, четная страница является ее зеркальным отображением.

Форма промежуточного (правого) листа пояснительной записки

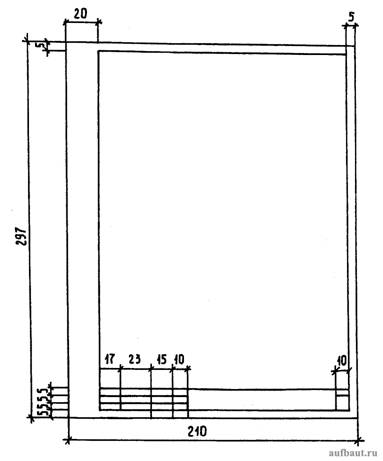

Рисунок 1. Форма промежуточного (правого) листа пояснительной записки

Оформление текстового материала должно соответствовать ГОСТ 2.105-79 (СТ СЭВ 2667-80); ГОСТ 7.32-81. Текст записки следует писать, соблюдая следующие размеры полей (от кромки листа): левое - не менее 30 мм; правое - не менее 10 мм; верхнее - не менее 15 мм; нижнее - не менее 20 мм.

Абзацы начинают отступом, равным 15-17 мм.

Текст записки последовательно, в случае необходимости, делится на разделы, подразделы, пункты и подпункты. Разделы должны иметь порядковые номера, обозначенные арабскими цифрами в пределах всего документа; подразделы - в пределах разделов; пункты - в пределах подразделов; подпункты - в пределах пунктов.

Цифровые обозначения частей записки (разделов, подразделов, пунктов, подпунктов) должны отделяться друг от друга точками. Например, обозначение 4.2.3.5 относится к разделу 4 (глава), подразделу (параграфу) 2, пункту 3 и подпункту 5. Содержащиеся в тексте пункта или подпункта перечисления требований, условий, указаний, положений обозначают арабскими цифрами или буквами со скобкой, например, 1), 2) и т. д. или а), б) и т. д.

Разделы (главы), подразделы (параграфы), пункты и подпункты должны иметь краткие наименования. Наименования разделов записывают в виде заголовков (симметрично тексту) прописными буквами. Наименование подразделов записывают в виде заголовков (с абзаца) строчными буквами (кроме первой прописной).

Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Если заголовок состоит из двух предложений, их разделяют точкой. Каждый раздел рекомендуется начинать с нового листа (страницы).

Содержание располагают в начале пояснительной записки. В него включают номера и наименования разделов и подразделов с указанием номеров страниц. Страницы нумеруют арабскими цифрами. Титульный лист включается в общую нумерацию отсчета. На титульном листе номер не ставят, на последующих страницах номер проставляют в нижних наружных углах. Если в записке имеются введение и заключение, то они не нумеруются (в отличие от разделов, подразделов и т. д.), но в содержание должны быть включены.

В аннотации необходимо привести краткую характеристику проекта. Изложение должно быть кратким и точным, с употреблением синтаксических конструкций, свойственных языку научно-технической литературы. Допускается применение аббревиатуры и сокращений слов и словосочетаний в соответствии с ГОСТ 7.12-77, а также принятыми в международной практике.

При составлении аннотации следует руководствоваться положениями ГОСТ 7.9-77*.

Объем аннотации составляет 500-1500 печатных знаков (0,5-1,0 страницы рукописи).

В тексте записки не допускается:

-         сокращать обозначения единиц физических величин, если они употребляются без цифр, за исключением расшифровок буквенных обозначений, входящих в формулы;

-         применять сокращения слов, кроме установленных правилами русской орфографии и пунктуации, а также допускаемых ГОСТ 7.12-77;

-        использовать в тексте знак (-) перед отрицательными значениями величин (следует писать слово «минус»);

-       употреблять математические знаки без цифр, например ≤ (меньше или равно), ≥ (больше или равно), ≠ (не равно), а также знаки № (номер), % (процент);

-       применять индексы стандартов (ГОСТ, ОСТ, РСП, СТП, СТ СЭВ) без регистрационного номера.

Единица физической величины одного и того же параметра в пределах всей записки должна быть постоянной.

В ряде числовых значений какой-либо физической величины размерность указывается после последнего числа, например: 1,5; 1,75; 2 м.

При ссылках на стандарты и технические условия указывают только их обозначения. При ссылках на другие документы указывают наименование документа.

В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами. Значения символов и числовых коэффициентов, входящих в формулу, должны быть приведены непосредственно под формулой, причем значение каждого символа дается с расшифровкой в той последовательности, в какой они встречаются в формуле. Первая строка расшифровки должна начинаться со слова «где». Все формулы нумеруются арабскими цифрами в пределах раздела. Номер указывают с правой стороны листа в круглых скобках. Например: (3.5) - обозначение формулы 5 раздела 3.

Иллюстрации нумеруются по такому же принципу, как и формулы. При необходимости они могут иметь наименование и поясняющие данные (подрисуночный текст). Наименование помещают над иллюстрацией, поясняющие данные - под ней. Номер иллюстрации помещают ниже поясняющих данных.

Цифровой материал, как правило, оформляют в виде таблиц. Таблица может иметь заголовок, который следует выполнять строчными буквами (кроме первой прописной) и помещать над таблицей посередине. Графу «№ п/п» в таблицу не включают. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических и химических символов не допускается. Если цифровые или иные данные в таблице в отдельных графах не приводят, то в графе ставят прочерк. Все таблицы нумеруют в пределах раздела арабскими цифрами. Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. Допускается нумерация таблиц в пределах всего документа. Над правым верхним углом таблицы помещают надпись, например: «Таблица 3.2». При наличии заголовка надпись «Таблица» пишут выше заголовка. На все таблицы должны быть ссылки в тексте, например: «...в табл. 3.1».

Иллюстрационный материал - таблицы, распечатки ЭВМ, текст вспомогательного характера и другие вспомогательные материалы - могут быть даны в виде приложений. Приложения оформляются как продолжение пояснительной записки на последующих ее листах.

Каждое приложение должно начинаться с нового листа с написанием в правом верхнем углу первого листа слова «Приложение» с указанием его номера, обозначенного арабскими цифрами (без знака №).

Слово «Приложение» пишется прописными буквами и в обоснованных случаях должно иметь заголовок, который записывают симметрично тексту тоже прописными буквами. Слово «Приложение» пишется несколько выше заголовка. Текст каждого приложения при необходимости разделяют на разделы, подразделы и пункты, нумеруемые отдельно по каждому приложению.

Нумерация страниц пояснительной записки и приложений к ней должна быть сквозная. Иллюстрации и таблицы в приложениях нумеруют в пределах каждого приложения.

Ссылки на приложения обязательно должны быть в основном тексте расчетно-пояснительной записки, а в содержании перечисляются все приложения с указанием их номеров и заголовков (при их наличии). В конце пояснительной записки перед приложениями должен быть приведен список литературы, которая была использована при работе над проектом. В список литературы включают все использованные литературные источники. Ссылки в тексте приводят в квадратных скобках, указывая в них арабскими цифрами порядковый номер источника по списку литературы. Каждый литературный источник должен иметь библиографическое описание, т. е. совокупность сведений о нем, составляемых в соответствии с ГОСТ 7.1-84. Оно должно составляться на языке текста документа, на который делается ссылка.

В библиографическом описании следует применять сокращения слов и словосочетаний в соответствии с ГОСТ 7.12—77.

В библиографическое описание использованных при составлении расчетно-пояснительной записки источников следует включать ряд обязательных элементов в зависимости от характера источника. Наиболее часто используются следующие источники: книги, периодические издания (журналы, газеты), сборники научных трудов, нормативно-технические документы (СНиПы, ГОСТы и др.), патентные документы, типовые проекты, каталоги, прейскуранты, депонированные научные работы, отчеты о научно-исследовательской работе, диссертации и др.

В библиографическом описании для отделения его элементов друг от друга используются разделительные знаки: точка, точка и тире, запятая, двоеточие, точка с запятой, косая черта, две косые черты и др.

При библиографическом описании книг, на титульном листе которых не указаны авторы, приводится название книги, город, где издана книга, название издательства, год издания и номера страниц, которые были использованы. Если книга использована целиком, то указывается ее полный объем. При этом, когда указываются отдельные страницы литературного источника, то сначала располагается сокращение слова «страница» с прописной (большой) буквы, а затем номера страниц (например: «С. 15-17»). Если же указывается полный объем книги, то буква «с» располагается после числа страниц и является строчной (например, «350 с.»). В случаях, когда фамилии автора книги даны на титульном листе, сначала приводятся фамилии автора и их инициалы, затем название книги и все остальные элементы библиографического описания, указанные выше. Примеры библиографического описания книг:

Байков В. Н., Сигалов Э. Е. Железобетонные конструкции. Общий курс. - М.: Стройиздат, 1985 - 728 с.

В библиографическом описании журнальной статьи указываются фамилии и инициалы авторов статьи, ее название, наименование журнала, год, номер журнала, номера использованных страниц.

Пример библиографического описания журнальной статьи: Гвоздев А. А., Залесов А. С, Серых Р. Л. Новые нормы проектирования бетонных и железобетонных конструкций // Бетон и железобетон. 1985.

Правила библиографического описания остальных документов видны из приводимых ниже примеров.

Статья в сборнике научных трудов.

Попов Н. Н., Белобров И. К., Плотников А. И. Исследование неразрезных железобетонных балок при кратковременном динамическом нагружении. Сопротивление железобетонных элементов силовым воздействиям - Ростов н/Д: РИСИ, 1985. - С. 89-95.

Нормативные документы

СНиП 2.02.01-83. Основания зданий и сооружений.- М.: Стройиздат 1985. - 40 с.

ГОСТ 21.501-80. Архитектурные решения. Рабочие чертежи. - М.: Издательство стандартов, 1982. — 15 с.

Диссертация

Барашиков А.Я. Исследование длительной работы железобетонных конструкций при переменных нагрузках: Дис... докт.техн.наук. - М., 1979. - 350 с.

При оформлении графической части, представляемая на чертежах информация должна быть минимально необходимой и достаточной для изготовления строительных конструкций и производства строительно-монтажных работ.

В соответствии с действующими правилами разработка проектной документации при строительном проектировании может производиться в одну или две стадии. При двухстадийном проектировании на первой стадии, называемой «Проект» («П»), разрабатываются принципиальные решения всех разделов проекта с соответствующими технико-экономическими обоснованиями, а на второй стадии, называемой «Рабочая документация» («РД»), - принципиальные решения детализируются до степени, необходимой для их осуществления в натуре. Двухстадийное проектирование целесообразно для новых нестандартных или уникальных зданий или сооружений. Если же принципиальные решения известны из практики предшествующего проектирования, то целесообразно одностадийное проектирование - «Рабочий проект» («РП») с детализацией, достаточной для практического осуществления. При этом возможны ссылки на ранее разработанные типовые решения (каталоги типовых рабочих чертежей и т. д.).

Каждый лист чертежей проекта должен иметь маркировку, соответствующую его содержанию (в соответствии с ГОСТ 21.101-79). При этом могут быть, при необходимости, назначены дополнительные марки основных комплектов рабочих чертежей, обозначенных прописными буквами (не более трех) русского алфавита.

В соответствии с ГОСТ 21.101-79 обозначения марок принимаются следующими:

генеральный план - ГП;

архитектурные решения - АР;

конструкции железобетонные - КЖ;

конструкции металлические - КМ;

конструкции металлические деталировочные - КМД;

конструкции деревянные - КД;

технология строительного производства - ТСП;

организация стройпроизводства - ОС;

воздухоснабжение - ВС;

электроснабжение - ЭС;

газоснабжение - ГС;

отопление, вентиляция и кондиционирование воздуха - ОВ;

внутренние водопровод и канализация - ВК;

наружные сети водоснабжения и канализации - НВК.

Форматы листов ограничиваются размерами внешней рамки, выполненной тонкими линиями на чертежной бумаге, размеры которой могут быть больше стандартных форматов чертежей.

Основные стандартные размеры форматов приведены в таблице 1 (ГОСТ 2.301-68*). Они получены путем последовательного деления формата А0 на две равные части параллельно меньшей стороне. Площадь формата А- равна 1 м2. Графическая часть дипломных проектов выполняется, как правило, на листах формата А1 (рис. 2).

Таблица 1. Форматы чертежей

Обозначение формата

А0

А1

А2

A3

А4

Размер формата в мм

841x1189

594x841

420x594

297x420

210x297

Расположение рамок и основной надписи (штампа) на чертежном листе основного формата А1

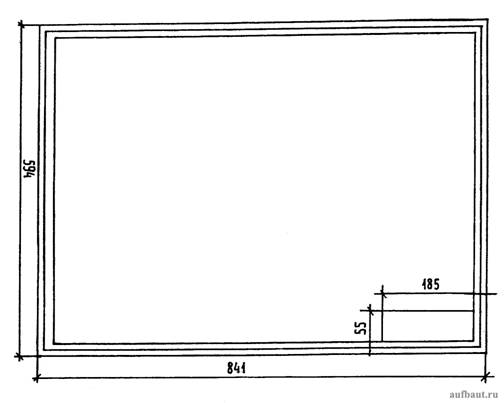

Рисунок 2. Расположение рамок и основной надписи (штампа) на чертежном листе основного формата А1

Помимо форматной рамки на чертеже выполняется внутренняя рамка и основная надпись (в правом нижнем углу). Содержание основной надписи расшифровано на рис. 3.

Форма основной надписи (штампа) на чертежном листе

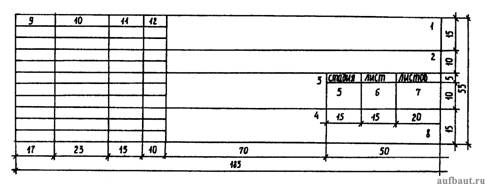

Рисунок 3. Форма основной надписи (штампа) на чертежном листе: 1 - Обозначение документа. Марка чертежа. 2 - Наименование предприятия, в состав которого входит здание или сооружение. 3 - Наименование здания или сооружения. 4 - Наименование изображений, помещенных на данном листе. 5 - Обозначение стадии проектирования. 6 - Порядковый номер листа (сквозной). 7 - Общее количество листов. 8 - Наименование организации, выпускающей документ. 9... 12 - Должности, фамилии, подписи лиц, ответственных за содержание документа; даты их подписей

Масштабы изображения объекта и его частей принимаются из ряда, регламентированного ГОСТ 2.302-68* в зависимости от содержания чертежей (табл. 2).

Таблица 2. Масштабы изображения на чертежах

Наименование изображений
Масштабы изображения
основные
допускаемые

Архитектурные



Генеральные планы

1:1000

1:2000; 1:5000

Выкопировки из генпланов

1:500

1:1000

Планы этажей (кроме технических) разрезы, фасады

1:200; 1:400; 1:500

1:100; 1:50

Планы кровли, полов, технических этажей

1:500; 1:800; 1:1000

1:200

фрагменты планов, фасадов

1:100

1:50

Узлы

1:10; 1:20

1:5

Конструкции



Схемы расположения элементов конструкций

1:100; 1:200

1:400; 1:500

Виды, разрезы, сечения

1:20; 1:50

1:100

Фрагменты

1:50; 1:100



Узлы конструкций

1:5; 1:10

1:15; 1:20

Масштабы изображений надо принимать минимальными с учетом сложности изображения и вытекающей из масштаба четкости и ясности восприятия.

Размеры на чертежах должны быть нанесены в соответствии с ГОСТ 2.307-68* и ГОСТ 21.105-79. Сплошные размерные линии должны выступать за выносные линии за 1-3 мм. Пересечение размерных и выносных линий фиксируется засечками длиной 2-4 мм, проведенными под углом 45° к размерной линии.

Если с одной стороны изображения расположены несколько размерных линий, то расстояние между ними должно составлять 6-8 мм, а ближайшая от изображения размерная линия должна располагаться от него на расстоянии 10-16 мм.

Размеры обычно проставляют в мм без указания размерности. При других размерностях (см, м) они должны быть указаны. При обозначении размеров диаметров, радиусов, углов - размерные линии ограничивают стрелками.

Отметки высоты (глубины) горизонтальной поверхности конструкции, по сравнению с отметкой элемента конструкции, условно принятой за нулевую (обычно уровень пола первого этажа), изображаются в соответствии с ГОСТ 21.105-79.

Знаки отметок на разрезах изображают на тонких выносных линиях, размерность - метры с 3 десятичными знаками. Отметки на планах наносят в прямоугольнике или на полке выносной линии. В этом случае указывается знак отметки.

Сечения выполняются по ГОСТ 2.303-68* в виде утолщенных штрихов с указанием стрелками направления взгляда. Если изображение рассекается несколькими пересекающимися сечениями, то штрихи ставятся и в месте пересечения сечений. Стрелки, указывающие направление взгляда, должны наноситься на расстоянии 2-3 мм от конца штриха. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения. У начала и конца линии сечения, а при необходимости у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита или цифру.

Выносные элементы (дополнительное отдельное изображение, обычно увеличенное, какой-либо части предмета, требующее графического и других пояснений) выполняются в соответствии с ГОСТ 2.305-68* и ГОСТ 21.105-79. Для выделения выносного элемента соответствующее место отмечается на плане или разрезе замкнутой сплошной линией - кругом или овалом.

Выносной элемент в изображении и выделенный отдельно обозначаются одними и теми же цифрами, арабскими и римскими. Допускается обозначение и буквами. При этом в изображении цифра (или буква) ставится на полке линии выноски, а у отдельной выноски в двойном кружке диаметром 12-16 мм, расположенном над или справа от выноски. Если отдельная выноска изображена на другом листе, то под полкой линии выноски указывается номер этого листа. Выносной элемент может содержать подробности, не указанные на соответствующем изображений; может и отличаться от него по содержанию (например, изображение - вид, и выносной элемент - разрез).

В строительных чертежах выносной элемент на изображении допускается отмечать фигурной или квадратной скобкой.

В отдельных случаях допускается вместо цифрового или буквенного обозначения присваивать выносному элементу наименование.

В проектной практике (при изображении выноски на другом листе) под полкой выноски может быть указан шифр каталога с изображением типового узла или обозначение основного комплекта рабочих чертежей, состоящее из базового обозначения и марки основного комплекта.

Координатные оси, нанесенные штрихпунктирными линиями, маркируют арабскими цифрами или прописными буквами (кроме букв 3, Й, О, X, Ы, Ь) в кружочках диаметром 6-12 мм. Цифрами маркируют оси по стороне изображения с большим количеством координатных осей. Маркировку начинают слева и снизу и располагают снизу и слева от изображения.

Условные графические обозначения материалов в сечениях и на фасадах строительных конструкций (рис. 4) установлены ГОСТ 2.306-68* (СТ СЭВ 860-78).

Условные графические изображения строительных материалов в сечениях и на фасадах

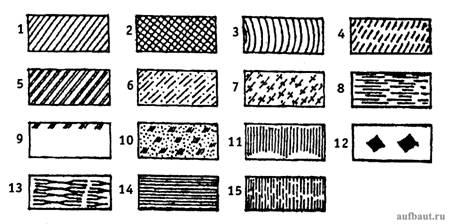

Рисунок 4. Условные графические изображения строительных материалов в сечениях и на фасадах: 1 - металлы и твердые сплавы; 2 - неметаллические материалы, в т. ч. волокнистые монолитные и плиточные спрессованные (за исключением указанных ниже); 3 - дерево; 4 - камень естественный; 5 - керамика и силикатные материалы для кладки; 6 - бетон; 7 - стекло и другие светопрозрачные материалы; 8 - жидкости; 9 - грунт естественный; 10 - засыпка из любого материала; 11 - металлы; 12 - сталь рифленая; 13 - сталь просечная; 14 - кладка из кирпича и различного вида естественных и искусственных камней; 15 - стекло

Допускается применять также дополнительные обозначения материалов, не предусмотренные в ГОСТ 2.306-68*, поясняя на чертеже. Для уточнения разновидности материалов, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ Р 21.1501-92.

Условное обозначение строительного материала наносят не по всей поверхности вида или разреза, а небольшими участками вдоль контура или внутри изображения. Если конструкции, изображенные на чертеже, состоят из одного материала, то его условное графическое изображение не производится.

На каждый проект составляют паспорта строительных чертежей зданий и сооружений в соответствии с ГОСТ 21.204-81.
