ПРИМЕРЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ

Примеры конструктивных решений оконных блоков

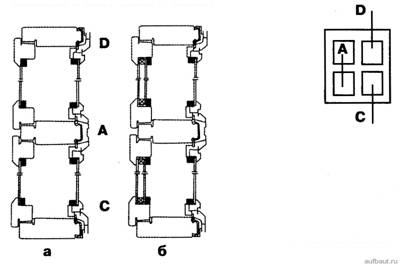

Рисунок 1. Примеры конструктивных решений оконных блоков (ГОСТ 25097-2002)
а - спаренной конструкции с листовыми стеклами;
б - раздельной конструкции с листовым стеклом и стеклопакетом;
сечение А - вертикальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

Примеры конструктивных решений оконных блоков

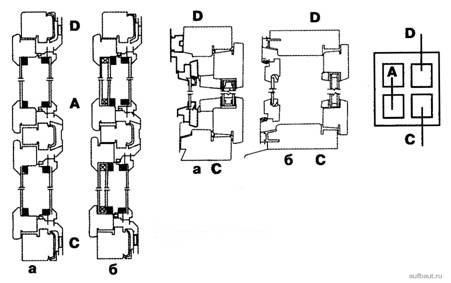

Рисунок 2. Примеры конструктивных решений оконных блоков (ГОСТ 25097-2002)
а - спаренной конструкции с листовыми стеклами;
б - раздельной конструкции с листовым стеклом и стеклопакетом;
сечение А - вертикальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

Примеры конструктивного решения оконного блока спаренной конструкции с листовым стеклом и стеклопакетом

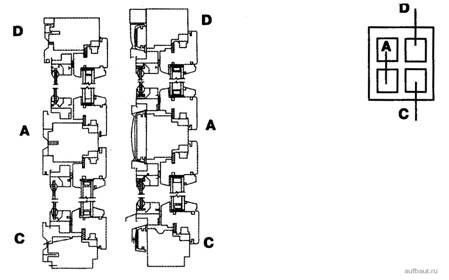

Рисунок 3. Примеры конструктивного решения оконного блока спаренной конструкции с листовым стеклом и стеклопакетом (ГОСТ 25097-2002)
сечение А - вертикальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

Примеры конструктивного решения оконного блока раздельной конструкции с листовым стеклом и стеклопакетом

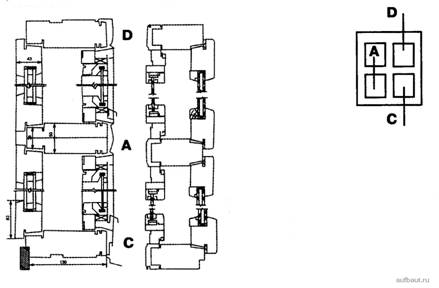

Рисунок 4. Примеры конструктивного решения оконного блока раздельной конструкции с листовым стеклом и стеклопакетом (ГОСТ 25097-2002)
сечение А - вертикальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

Примеры конструктивных решений узлов оконных блоков раздельной конструкции

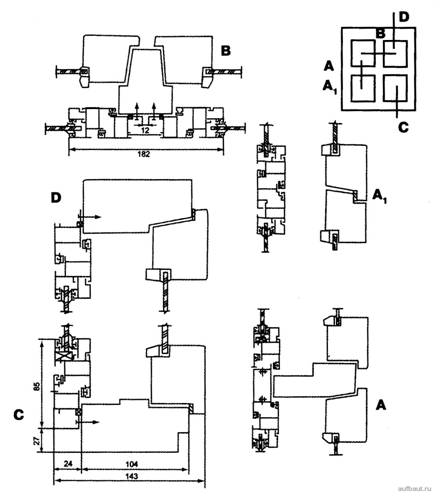

Рисунок 5. Примеры конструктивных решений узлов оконных блоков раздельной конструкции с алюминиевыми наружной створкой и коробкой и деревянными внутренними створкой и коробкой (ГОСТ 25097-2002)
сечение А - вертикальный серединный притвор;
сечение А1 вертикальный серединный притвор без импоста;
сечение В - горизонтальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

Примеры конструктивных решений оконных блоков спаренной конструкции

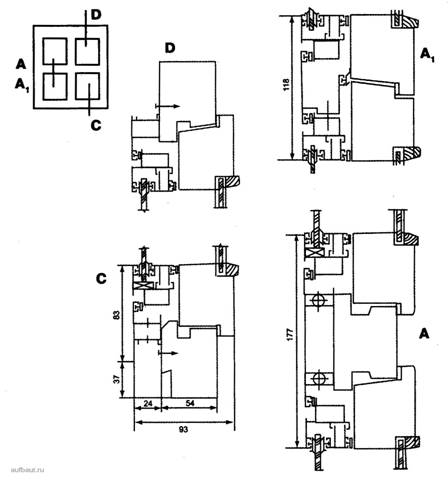

Рисунок 6. Примеры конструктивных решений оконных блоков спаренной конструкции с алюминиевыми наружной створкой и коробкой и деревянными внутренними створкой и коробкой (ГОСТ 25097-2002)
сечение А - вертикальный серединный притвор;
сечение A1- вертикальный серединный притвор без импоста;
сечение С - нижний притвор;
сечение D - верхний притвор
