КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКИ

Окна и балконные двери подразделяются на серии:

РМ - с раздельными переплетами и дверными полотнами с двойным остеклением;

РСМ - с раздельно-спаренными переплетами и дверными полотнами с тройным остеклением.

Для остекления окон и балконных дверей применяется стекло толщиной 2,0 - 2,5 мм по ГОСТ 111.

размеры и марки балконных дверей с двойным остеклением

Рисунок 1. Основные размеры и марки балконных дверей с двойным остеклением серии РМ (ГОСТ 26601-85)

Основные размеры и марки окон с двойным остеклением

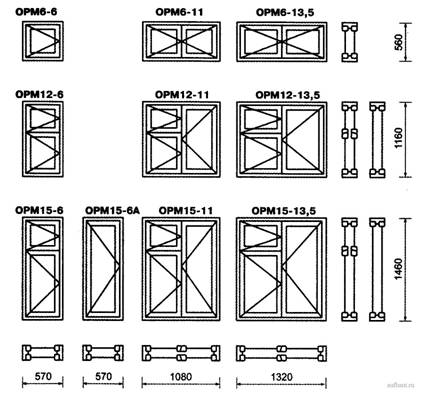

Рисунок 2. Основные размеры и марки окон с двойным остеклением серии РМ (ГОСТ 26601-85)

Окна и балконные двери изготавливаются со следующими показателями:

приведенное сопротивление теплопередаче, Ro3/4, м2·°С/Вт:

с двойным остеклением

0,42

с тройным остеклением

0,56

cопротивление воздухопроницанию, Ru3/4, м2 · ч · Па/кг

0,5 при 10Па

общий коэффициент светопропускания, t3/4:

с двойным остеклением

0,52

с тройным остеклением

0,38

индекс звукоизоляции воздушного шума, lн 3/4, дБ:

с двойным остеклением

28

с тройным остеклением

32

Сечение по притворам окон и балконных дверей с двойным остеклением

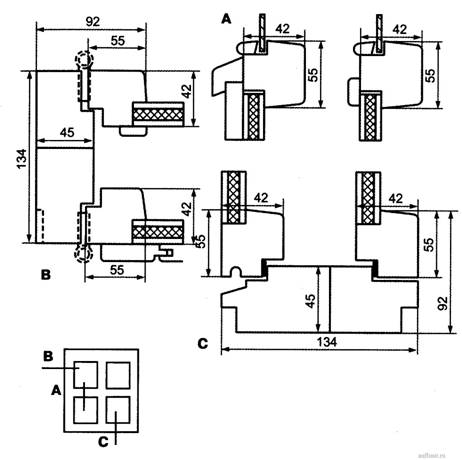

Рисунок 3. Сечение по притворам окон и балконных дверей с двойным остеклением серии РМ (ГОСТ 26601-85)
сечение А - вертикальный серединный притвор;
сечение В - горизонтальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

Сечение по притворам балконных дверей с двойным остеклением

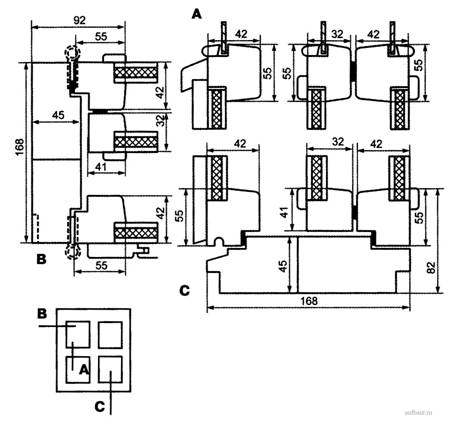

Рисунок 4. Сечение по притворам балконных дверей с двойным остеклением серии РМ (ГОСТ 26601 -85)
сечение А - вертикальный серединный притвор;
сечение В - горизонтальный притвор;
сечение С - нижний притвор

Сечение по притворам окон и балконных дверей с двойным остеклением

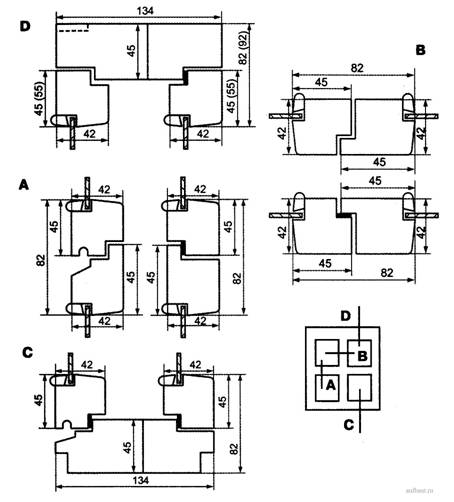

Рисунок 5. Сечение по притворам окон и балконных дверей с двойным остеклением серии РМ (ГОСТ 26601-85)

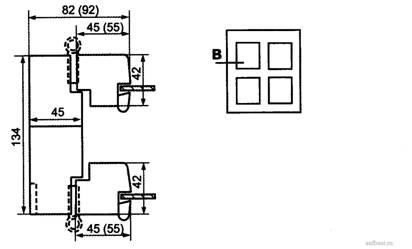

сечение В - горизонтальный притвор

Примечание.

Размеры в скобках указаны для балконных дверей.

Основные размеры и марки окон с тройным остеклением

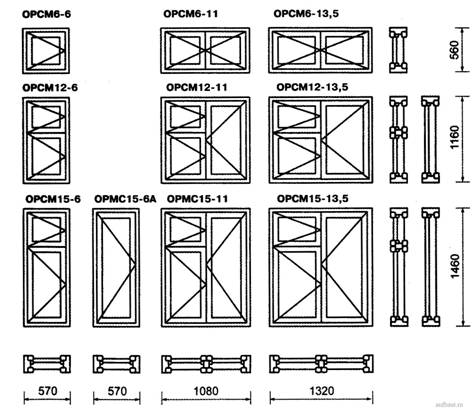

Рисунок 6. Основные размеры и марки окон с тройным остеклением серии РСМ (ГОСТ 26601-85)

Основные размеры и марки балконных дверей с тройным остеклением

Рисунок 7. Основные размеры и марки балконных дверей с тройным остеклением серии РСМ (ГОСТ 26601-85)

Сечение по притворам окон и балконных дверей с тройным остеклением

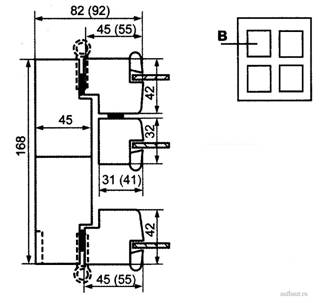

Рисунок 8. Сечение по притворам окон и балконных дверей с тройным остеклением серии РСМ (ГОСТ 26601-85)
сечение В – притвор горизонтальный

Примечание.

Размеры в скобках указаны для балконных дверей.

Сечение по притворам окон и балконных дверей с тройным остеклением

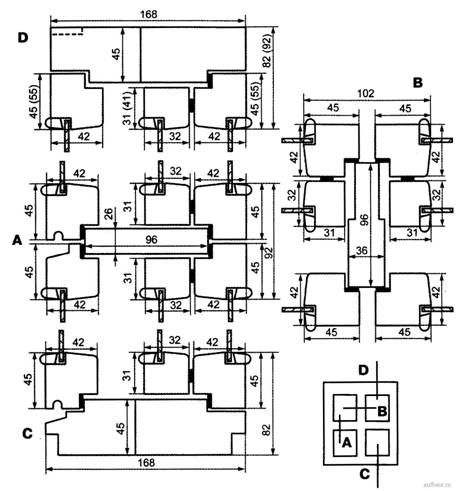

Рисунок 9. Сечение по притворам окон и балконных дверей с тройным остеклением серии РСМ (ГОСТ 26601-85)
сечение А - вертикальный серединный притвор;
сечение В - горизонтальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

Примечание.

Размеры в скобках указаны для балконных дверей.

Сечение по притворам балконных дверей с тройным остеклением

Рисунок 10. Сечение по притворам балконных дверей с тройным остеклением серии РСМ (ГОСТ 26601-85)
сечение А - вертикальный серединный притвор;
сечение В - горизонтальный притвор;
сечение С - нижний притвор
