ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ОЧИСТКИ ВОДЫ
Для обеспечения требуемого качества воды обычно применяют несколько способов ее очистки, а в некоторых случаях применяют несколько ступеней одного и того же способа очистки. Таким образом, в процессе очистки вода должна пройти ряд очистных сооружений, в которых осуществляются принятые способы очистки. Намечаемая совокупность способов очистки (или сооружений) составляет технологическую схему очистки воды.
Иногда требуемое качество воды может быть достигнуто при применении различных технологических схем очистки воды. В этих случаях схему выбирают на основе технико-экономического сравнения вариантов.
Рассмотрим наиболее распространенные технологические схемы очистки речной воды, предназначенной для хозяйственно-питьевых целей.
На рис. 1 показана схема глубокого осветления, обесцвечивания и обеззараживания воды путем коагулирования и последовательного осветления воды в отстойниках и на фильтрах. Природная вода насосами I подъема подается в смеситель, куда одновременно подаются химические соединения, называемые реагентами, приготовленные в реагентном цехе. После смешения с агентами вода поступаете камеру хлопьеобразования (камеру реакции), где происходит физико-химический процесс агломерации взвешенных и коллоидальных частиц в крупные хлопья. Затем вода поступает в отстойники, в которых движется с малой скоростью. При этом основная масса образовавшихся хлопьев отделяется от обрабатываемой воды и выпадает в осадок (на дно отстойников). Из отстойников воду подают на фильтры для глубокого осветления путем пропуска ее через толщу песчаной загрузки. В процессе очистки в толще фильтров накапливаются загрязнения. Для их удаления фильтры выключают из работы, промывают и затем вновь включают в работу. Осветленную воду собирают в резервуарах чистой воды. Поскольку воду предназначают для хозяйственно-питьевых целей, то перед подачей в резервуары чистой воды ее подвергают обеззараживанию. Обеззараживание завершается в резервуарах чистой воды, где обеспечивается необходимый контакт воды с дезинфекторами (хлором и др.). Потребителям воду подают насосами II подъема.

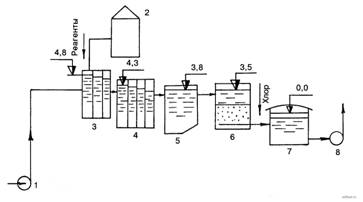

Рисунок 1. Схема осветления, обесцвечивания и обеззараживания воды с применением отстойников и фильтров: 1 - насосы I подъема; 2 - реагентный цех; 3 - смеситель; 4 - камера хлопьеобразования; 5 - отстойники; 6 - фильтры; 7 - резервуары чистой воды; 8 - насосы II подъема
На рис. 2 также показана схема глубокого осветления, обесцвечивания и обеззараживания воды. Отличие ее от ранее описанной схемы состоит в том, что в ней отстойники заменены осветлителями, при применении которых отпадает необходимость в устройстве камеры хлопьеобразования, так как процесс коагуляции взвесей и осветления воды происходит во взвешенном слое осадка.
Рисунок 2. Схема осветления, обесцвечивания и обеззараживания воды с применением осветлителей и фильтров: 1 - насосы I подъема; 2 - реагентный цех; 3 - смеситель; 4 - осветлитель со взвешенным осадком; 5 - резервуары чистой воды; 7 - насосы II подъема
Технологическая схема, представленная на рис. 3, имеет лишь одно сооружение для осветления воды - контактные осветлители (песчаные фильтры с движением воды снизу вверх). В них коагуляция взвесей и осветление воды происходит одновременно. Укрупнение частиц в хлопья происходит не в свободном объеме, а на поверхности зерен фильтрующего материала, под действием сил прилипания (контактная коагуляция). Общий объем очистных сооружений по этой схеме значительно меньше, чем по предыдущим. Эту схему можно применять при малом содержании в воде взвешенных веществ-до 150-200 мг/л.

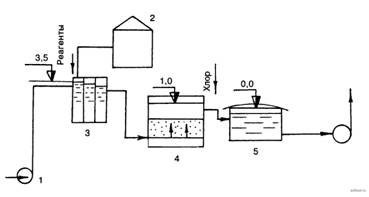

Рисунок 3. Схема осветления, обесцвечивания и обеззараживания воды с применением контактных осветлителей: 1 - насосы 1 подъема: 2 - реагентный цех; 3 - смеситель; 4 - контактный осветлитель; 5 - резервуар чистой воды; 6 - насосы II подъема
По рассмотренным технологическим схемам обесцвечивание воды происходит в результате сорбции коллоидных гумусовых веществ, обусловливающих цветность воды.
Видоизменения технологических схем в случае использования иных методов очистки воды будут рассмотрены при описании отдельных методов очистки воды и применяемых для этого сооружений.
Как правило, на очистных станциях применяют не менее двух сооружений каждого типа. Этим обеспечивают непрерывность работы очистных станций при авариях и отключениях отдельных сооружений определенного типа для эксплуатационных целей.
Взаимное высотное расположение сооружений предусматривают с таким расчетом, чтобы движение воды от сооружения к сооружению было самотечным (без дополнительной перекачки воды). Схемы, представленные на рис. 1 и 2, составлены с учетом этого требования.
Расчет отметок уровней воды в сооружениях начинают с резервуаров чистой воды. Их проектируют заглубленными в землю, принимая отметку уровня воды в них на 0,5 м выше отметки поверхности земли. Разность отметок уровней воды в двух расположенных рядом сооружениях должна быть равна потерям напора при движении воды между сооружениями по трубопроводам и лоткам, а также в самих сооружениях. В схемах с фильтрами (см. рис. 1 и 2) наибольший перепад наблюдается между уровнями воды в фильтре и в резервуаре чистой воды. Это объясняется значительными потерями напора при движении воды через песчаную загрузку фильтров. В схеме с контактным осветлителем (см. рис. 3) наибольший перепад наблюдается между уровнями воды в смесителе и в контактном осветлителе. Это объясняется тем, что именно при движении между этими уровнями вода преодолевает сопротивление загрузки контактного осветлителя.
Общие потери напора по технологической схеме обычно составляют 3,5-6 м, В связи с этим очистные станции целесообразно располагать на местности с такими же перепадами в отметках земли. Плоская местность для их размещения менее пригодна.
