ОСНОВНЫЕ ПАРАМЕТРЫ

Типы и параметры башенных кранов

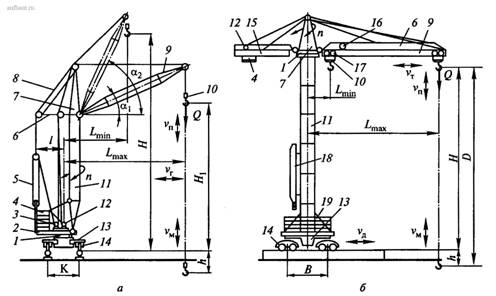

Рис. 1. Типы и параметры башенных кранов: а – с поворотной башней; б – с неповоротной башней

К основным параметрам кранов относятся (см. рис. 1): вылет L - расстояние по горизонтали от оси вращения поворотной части крана до вертикальной оси крюковой подвески; грузоподъемность Q - наибольшая допустимая для соответствующего вылета масса груза, на подъем которого рассчитан кран; грузовой момент М - произведение грузоподъемности Q на соответствующий вылет L (часто используется в качестве главного обобщающего параметра крана); высота подъема Н и глубина опускания h - соответственно расстояние по вертикали от уровня стоянки крана (головки рельса для рельсовых кранов, нижней опоры самоподъемного крана, пути перемещения пневмоколесных и гусеничных кранов) до центра зева крюка, находящегося в верхнем или нижнем крайнем рабочем положении; диапазон подъема D - сумма высоты подъема H и глубины опускания h; колея К - расстояние между продольными осями, проходящими через середину опорных поверхностей ходового устройства крана, измеряемое по осям рельсов у рельсовых кранов и по продольным осям пневмоколес или гусениц у автомобильных, пневмоколесных и гусеничных кранов; база В - расстояние между вертикальными осями передних и задних колес (у пневмоколесных и автомобильных кранов), ведущими и ведомыми звездочками гусениц (у гусеничных кранов) или ходовых тележек, установленных на одном рельсе (у рельсовых кранов); задний габарит l - наибольший радиус поворотной части (поворотной платформы или противовесной консоли) со стороны, противоположной стреле; vп - скорость подъема и опускания груза, равного максимальной грузоподъемности крана (при установке на кране многоскоростных лебедок указываются все скорости и массы грузов, соответствующие каждой скорости подъема и опускания); скорость посадки груза vM - наименьшая скорость плавной посадки груза при его наводке и монтаже; частота вращения n поворотной части крана при максимальном вылете с грузом на крюке; скорость передвижения крана vд - рабочая скорость передвижения с грузом по горизонтальному пути; скорость передвижения грузовой тележки vт с наибольшим рабочим грузом по балочной стреле; скорость изменения вылета vг стрелы (у кранов с подъемной стрелой) от наибольшего до наименьшего; установленная мощность Ру (суммарная мощность одновременно включаемых механизмов крана); наименьший радиус закругления R оси внутреннего рельса на криволинейном участке подкранового пути; радиус поворота Rп - наименьший радиус окружности, описываемой внешним передним колесом автомобильных или пневмоколесных кранов при изменении направления движения; конструктивная масса тк - масса крана без балласта, противовеса и съемных устройств в не заправленном состоянии; общая (полная) масса крана тo в рабочем состоянии; нагрузка на колесо Fк - наибольшая вертикальная нагрузка на ходовое колесо при работе крана в наиболее неблагоприятном его положении; допустимая скорость ветра vв на высоте 10 м от земли для рабочего и нерабочего состояний, при которой кран сохраняет прочность и устойчивость в процессе эксплуатации.

Башенные краны всех размерных групп оборудуются приборами безопасности. К ним относятся ограничители крайних положений всех видов движения, расположенные перед упорами: ограничители передвижения крана, грузовой и контргрузовой тележек, угла наклона стрелы, поворота, высоты подъема, выдвижения башни, передвижения специального подъемника и др. Для защиты кранов от перегрузки при подъеме груза на определенных вылетах применяются ограничители грузоподъемности и грузового момента. Краны также оснащаются тормозами на всех механизмах рабочих движений, нулевой и концевой электрозащитой, аварийными кнопками и рубильниками, анемометрами с автоматическим определением опасных порывов ветра и подачей звуковых и световых сигналов для предупреждения машиниста об опасности, молниеприемниками, полуавтоматическими рельсовыми захватами на ходовых тележках, указателями вылета крюка и грузоподъемности на данном вылете при соответствующей высоте подъема груза и т. д.

Сменная эксплуатационная производительность крана, т/см,

Пэ = tсмQnkтkв,

где tсм - продолжительность смены, ч; Q - грузоподъемность крана, т; kт - коэффициент использования крана по грузоподъемности; kв - коэффициент использования крана по времени в течение смены, n = 3600/Тц - число циклов, совершаемых краном за один час работы.

Общее время цикла складывается из машинного времени tм, времени, расходуемого на выполнение ручных операций tp, и времени на вспомогательные операции tв:

Tu = tм + tp + tв;Z

tм = ((H1/v1) + (H2/v2) + (L1/v3) + (L2/v4) + (2?/360n))k;

tp = t3 + tу + t0,

где z - число вспомогательных машинных операций (подъем, передвижение, повороте грузом, обратный поворот, опускание и т. д.); Н1 и Н2 - соответственно высота подъема и опускания крюка, м; L1 и L2 - пути передвижения грузовой тележки (или изменение вылета) и крана, м; v1, v2, v3, v4 - соответственно скорости подъема и опускания груза, передвижения грузовой тележки (или изменения вылета) и крана, м/мин; ? - угол поворота стрелы (туда и обратно), град; n - частота вращения стрелы крана, мин-1; k - коэффициент совмещения операций (зависит от технических возможностей крана и мастерства машиниста); t3 - время строповки груза, мин; ty - время наводки и установки груза в проектное положение, мин; t0 - время расстроповки груза, мин.

Устойчивость передвижных кранов опрокидыванию обеспечивается их собственной массой и проверяется по правилам Госгортехнадзора в рабочем и нерабочем состояниях. Различают грузовую и собственную устойчивость.

Грузовая устойчивость характеризует устойчивость крана с подвешенным грузом (и откинутым противовесом у кранов-трубоукладчиков) при возможном опрокидывании его в сторону груза.

Собственная устойчивость характеризует устойчивость крана в нерабочем состоянии (без рабочего груза) при возможном опрокидывании его в сторону противовесной части крана (контгруза).

Показателем степени устойчивости является коэффициент грузовой устойчивости k1, представляющий собой отношение восстанавливающего момента Мв , создаваемого массой всех частей крана, с учетом ряда дополнительных нагрузок (ветровая нагрузка, инерционные силы, возникающие при пуске или торможении исполнительных механизмов, вращении поворотной части и движении крана), а также влияния наибольшего допускаемого при работе крана уклона площадки или подкранового пути (до 2° для башенных кранов, до 3° для самоходных стреловых кранов и до 7° для кранов-трубоукладчиков) к опрокидывающему моменту М0, создаваемому массой рабочего груза.

Определение опрокидывающего и восстанавливающего моментов производится относительно ребра опрокидывания (головки рельса подкранового пути для башенных кранов, точек касания опорных домкратов аутригеров с подпятниками опор для стреловых самоходных кранов на пневмоходу, края катка левой гусеницы для кранов-трубоукладчиков и т. д.).

Числовое значение коэффициента грузовой устойчивости крана подсчитывается при расположении стрелы в плане перпендикулярно ребру опрокидывания:

k1 = (Mв/Mo) ? 1,15.

При работе крана на горизонтальной площадке, без учета дополнительных нагрузок и уклона пути, коэффициент грузовой устойчивости должен быть не менее 1,4.

Коэффициент собственной устойчивости k2 представляет собой отношение момента М 'в, создаваемого массой всех частей крана с учетом влияния наибольшего допускаемого уклона площадки (подкранового пути) в сторону опрокидывания, к моменту, создаваемому ветровой нагрузкой M'о, определяемому относительно ребра опрокидывания:

k2 = M?в/M?o ? 1,15.

Ветровая нагрузка, действующая на кран и груз, определяется в соответствии с ГОСТ 1451-77 «Краны грузоподъемные. Нагрузка ветровая. Нормы и метод определения».
