ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ СИСТЕМ ВОДЯНОГО ОТОПЛЕНИЯ

Гидравлический расчет систем водяного отопления предназначен для обоснования выбора таких диаметров всех участков труб, при которых в каждом циркуляционном кольце давления для перемещения расчетных количеств теплоносителя в единицу времени будут превышать на 10 % потери давления от гидравлического сопротивления.

Потери давления в контуре циркуляции подразделяют на потери, возникающие от сопротивления трения, и потери от местных сопротивлений.

Потери давления ?рТ, Па, на преодоление водой сопротивления трения определяют по формуле

(1)

где Rt - удельная потеря давления по длине трубопровода при средней расчетной температуре теплоносителя; l - длина участка трубопровода; ? - коэффициент сопротивления по длине, зависящий от шероховатости стенок трубы и режима движения теплоносителя; v - скорость теплоносителя; dp - расчетный диаметр трубы.

Коэффициент сопротивления ? по длине трассы отопления следует определять по формуле

(2)

где b - число подобия режимов течения теплоносителя; Кэ - коэффициент эквивалентной шероховатости, равный 1·10-6 м; Rеф - фактическое число Рейнольдса.

Расчетный внутренний диаметр dp подсчитывают по формуле

(3)

где dH - наружный диаметр трубы, м; ?dH - допуск на наружный диаметр трубы, м; S - толщина стенки трубы, м; ?S - допуск на толщину стенки трубы, м.

Фактическое число Рейнольдса определяют по формуле

(4)

где vt - коэффициент кинематической вязкости теплоносителя (воды), м2/с, принимаемый по табл. 1.

Таблица 1. Коэффициент кинематической вязкости воды
Температура воды, °С
vt, м2

Температура воды, °С
vt, м2

35

0,73 · 10-6

60

0,47 · 10-6

40

0,66 · 10-6

65

0,43 · 10-6

45

0,6 · 10-6

70

0,41 · 10-6

50

0,55 · 10-6

80

0,36 · 10-6

55

0,51 · 10-6

90

0,32 · 10-6

Число Рейнольдса, соответствующее началу квадратичной области гидравлических сопротивлений при турбулентном движении воды, определяют по формуле

(5)

Число подобия режимов течения воды определяют по формуле

(6)

При средней температуре теплоносителя, отличной от 80 °С, следует учитывать поправочный коэффициент ? к значениям удельной потери давления, приведенным в СНиП:

(7)

где R - удельная потеря давления при температуре 80 °С и том же расходе теплоносителя.

При средней температуре теплоносителя 90 °С коэффициент ? принимают равным 0,98; при 70 °С - 1,02; при 60 °С - 1,05; при 50 °С - 1,08; при 40 °С - 1,11.

Для гидравлического расчета трубопроводов систем водяного отопления в практике проектирования используют специальные номограммы (рис. 1), учитывающие шероховатость трубопроводов и расчетные параметры воды.

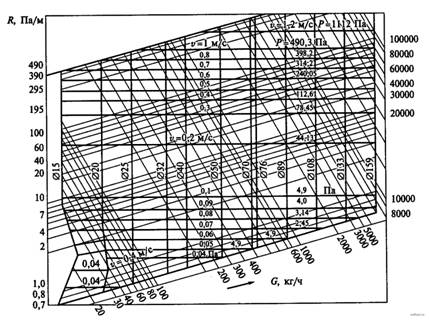

Номограмма для расчета диаметров трубопроводов систем отопления при температуре воды 95... 70 °

Рисунок 1. Номограмма для расчета диаметров трубопроводов систем отопления при температуре воды 95... 70 °С

Потери давления Z, Па, на преодоление местных сопротивлений могут быть определены по формуле

Потери давления

(8)

где ?? - сумма коэффициентов местных сопротивлений на рассчитываемом участке трубопровода; v - скорость теплоносителя в трубопроводе, м/с; ? - плотность теплоносителя, кг/м3.

Ориентировочные значения коэффициентов местных сопротивлений элементов системы отопления приведены в табл. 2.

Таблица 2. Значения коэффициентов ? местных сопротивлений элементов систем отопления
Элементы
Схематическое изображение элемента
?

Отвод с радиусом закругления ? 5 dH

0,3...0,5

Тройник:

на проход

0,5

на ответвление

1,5

на слияние

1,5

на разделение потока

3,0

Крестовина:

на проход

2,0

на ответвление

3,0

Отступ

0,5

Обход

1,0

Гидравлические характеристики отопительных приборов, вентилей, клапанов, включая термостатические, приводятся в справочных изданиях и нормативной документации.

Общее сопротивление любого участка трубопровода движению теплоносителя ?руч = Rtl + Z.

Описанный метод определения потерь давления в трубопроводах называют методом удельных потерь давления.

Результаты гидравлического расчета трубопроводов целесообразно сводить в таблицу (табл. 3).

Таблица 3. Сводная таблица результатов гидравлического расчета трубопроводов систем отопления
№ участка
Тепловая нагрузка, Qуч, Вт
Расход воды Gуч, кг/ч
Длина
участка l, м
Диаметр трубы d, мм
Скорость движения теплоносителя v, м/с
Удельная потеря давления Rt,Па/м
Потеря давления на трение, Rtl, Па
Сумма коэффициентов местных сопротивлений ??
Потеря давления в местных сопротивлениях Z, Па
Суммарная потеря давления Rtl+Z
