Температурный график тепловой сети: расчет и построение графика теплоносителя

Температурный график тепловых сетей дает возможность поставщикам теплопередающих компаний устанавливать режим соответствия температуры передаваемого и возвратного теплоносителя среднесуточным температурным показателям окружающего воздуха.

Иначе говоря, в отопительный период для каждого населенного пункта РФ разрабатывается температурный график теплоснабжения (в небольших поселениях – температурный график котельной), который обязывает тепловые станции разного уровня обеспечивать технологические условия поставки теплоносителя (горячей воды) потребителям.

Регулирование температурного графика подачи теплоносителя может осуществляться несколькими способами: количественным (изменение расхода подаваемого в сеть теплоносителя); качественным (регулировка температуры подводящих потоков); временным (дискретная подача горячей воды в сеть). Методики расчета и построения температурного графика предполагают специфические подходы при рассмотрении тепловых сетей по назначению.

Температурный график отопления - нормальный температурный график контуров отопительных сетевых трубопроводов, работающих исключительно на отопительную нагрузку и регулируемых централизованно.

Повышенный температурный график – рассчитывается для замкнутой схемы теплоснабжения, обеспечивающей потребности системы отопления и горячего водоснабжения подключенных объектов. В случае открытой системы (потери теплоносителя при водопотреблении) принято говорить о скорректированном температурном графике системы отопления.

Расчет графика температурного режима отопительных систем по методологии достаточно сложен. Для примера можем порекомендовать методическую разработку «Роскоммунэнерго», получившую согласование Госстроя РФ 10.03.2004 №СК-1638/12. Исходные данные для построения температурного графика конкретной теплогенерирующей станции: температуры наружного воздуха Tнв; воздуха в здании Tвн; теплоносителя в подающем (T1) и обратном (T2) трубопроводах; на входе в отопительную систему здания (T3). Значения относительного расхода теплоносителя коэффициенты гидравлической устойчивости системы при расчете нормируются.

Расчеты системы отопления можно провести для любого температурного графика, например, для общепринятых графиков крупных теплопередающих организаций (150/70, 130/70, 115/70) и местных (домовых) тепловых пунктов (105/70, 95/70). Числитель графика показывает максимальную температуру воды на входе в систему, знаменатель – на выходе.

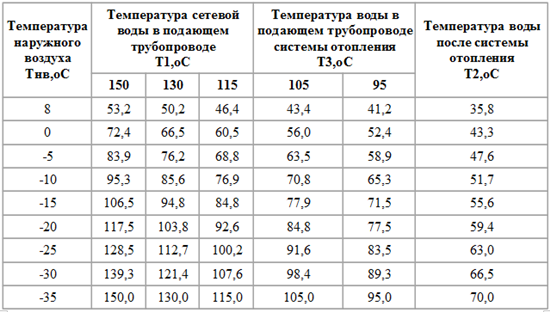

Результаты расчета температурного графика тепловой сети сводятся в таблицу, задающую температурные режимы в узловых точках трубопровода в зависимости от Tнв , например такую.

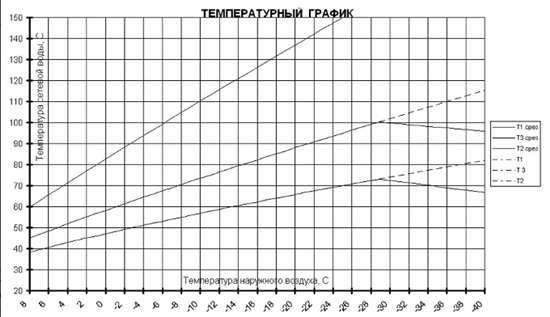

Последовательный расчет температурных показателей теплоносителя при уменьшении дискретности Tнв позволяет построить температурный график тепловой сети, на основании которого по среднесуточной температуре окружающего воздуха и выбранному эксплуатационному графику можно делать минимальный и максимальный температурный срез и определять текущие параметры теплоносителя в системе.
