ПОЛУПРИЦЕПЫ-ПАНЕЛЕВОЗЫ

Полуприцепы-панелевозы предназначены для перевозки в вертикальном или крутонаклонном положении стеновых панелей, перекрытий, перегородок, плит, лестничных маршей и т. п.

Передняя часть полуприцепов-панелевозов опирается на седельно-сцепное Устройство автотягача, а задняя — на одно- или двухосную тележку со сдвоенными колесами. Тележки могут быть неповоротными (неуправляемыми) или поворотными (управляемыми), что улучшает маневренность автопоезда и позволяет использовать его в стесненных условиях застройки. Поворотное устройство выполнено с механическим канатным приводом и блокировочным устройством для удобства маневрирования.

Полуприцепы-панелевозы хребтового типа

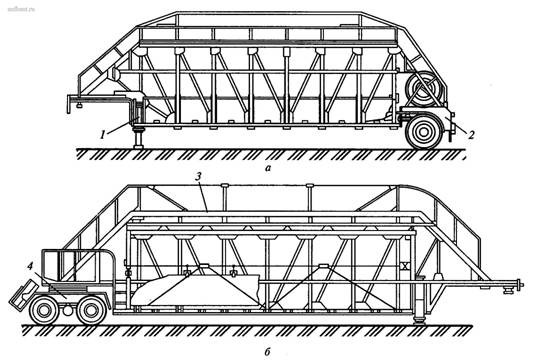

Рис. 1. Полуприцепы-панелевозы хребтового типа: а - одноосный; б - двухосный; 1 — опорное устройство; 2— одноосная тележка; 3 — несущий каркас; 4— двухосная тележка

Современные полуприцепы-панелевозы оборудуются раздельно управлявший гидравлическими опорами с гидроцилиндрами двойного действия, работающими от гидросистемы автомобиля, и имеют автоматическую сцепку с тягачом, что позволяет вести монтаж непосредственно с панелевоза (монтаж «с колес»), более эффективно использовать базовый автомобиль, который может обуживать несколько сменных полуприцепов (челночный метод работы) и осуществлять погрузку-разгрузку панелевоза на неровных площадках.

По конструкции несущего металлического каркаса полуприцепы-панелевозы разделяются на хребтовые, кассетные, платформенные и с наклонной рамой. Все они (за исключением платформенных) выполнены низкорамными.

Хребтовые панелевозы (рис. 1) имеют пространственный несущий каркас трапециевидного поперечного сечения, изготовленный из прокатных или гнутых профилей. Панели устанавливаются под углом 8...10° к вертикали на грузовые площадки с деревянным настилом, расположенные по бокам каркаса. Для крепления панелей используют винтовые зажимы, прижимные планки и канаты, затягиваемые с помощью ручной лебедки.

Преимуществом хребтовых панелевозов является малая погрузочная высота удобство проведения погрузочно-разгрузочных работ, недостатком — необходимость симметричной загрузки грузовых площадок.

Полуприцеп-панелевоз кассетного типа

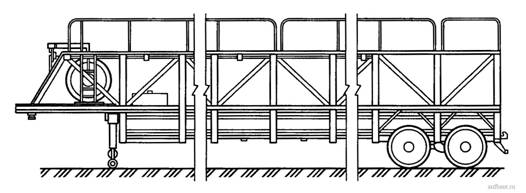

Рис. 2. Полуприцеп-панелевоз кассетного типа

Полуприцеп-панелевоз платформенного типа

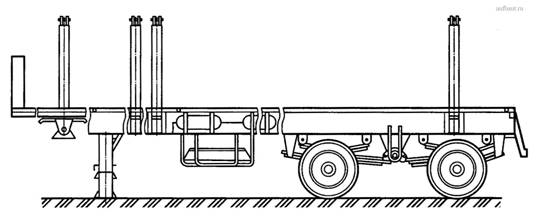

Рис. 3. Полуприцеп-панелевоз платформенного типа

Кассетные панелевозы (рис. 2) имеют две вертикальные боковые несущие фермы с поперечными связями, между которыми расположена грузовая площадка с деревянным настилом. Панели устанавливаются на грузовую площадку в вертикальном положении и удерживаются с помощью разделителей и боковых держателей. Кассетная форма кузова позволяет перевозить как четное, так и нечетное количество панелей. Кроме панелей кассетные панелевозы могут перевозить различные строительные грузы, по своим габаритам и массе не превышающие размеров грузовой площадки и грузоподъемности панелевоза. Основной недостаток кассетных панелевозов — большая погрузочная высота.

Полуприцепы-панелевозы платформенного типа (рис. 3) кроме перевозки строительных панелей могут использоваться как грузовые платформы для перевозки плит, балок, ригелей и других штучных грузов, не превышающих размеров платформы и грузоподъемности полуприцепа. Грузовые площадки панелевозов имеют деревянный настил и снабжены в передней части упором, предотвращающим грузы от смещения, а по бокам — выдвижными стойками. Техническая характеристика полуприцепов-панелевозов приведена в таблице.

Технические характеристики
Параметры
Индекс полуприцепа
ЦП: ПП1909В
ЦП:ПП1207 (УПП1207)
МТМ 9985 (У-230)
65: ПП1307д6 (ПП1307А)
66: ПП1307 (ПП1307)
ЦП:ПН 2007
ПП1807
Грузоподъемность, кг 18 300 11 830 22 500 13 000 13 100 20 000 17 500
Основной тягач МАЗ-5432 КамАЗ-5410 МАЗ-6422 МАЗ-5430, КамАЗ-5140 КамАЗ-5410 МАЗ-5432 КамАЗ-54112
Масса снаряженного полуприцепа, кг 8500 6270 10 200 4500 6000 6800 6200
Распределение полной массы полуприцепа, кг:
на седельно-сцепное устройство 8800 8100 14 700 7500 8150 н/д 7700
на дорогу через ось (тележку) 18 000 10 000 18 000 10 000 10 950 н/д 16 000
Тип кузова Кассетный Хребтовый
Число грузовых площадок 1 1 2 2 2 2 2
Габаритные размеры полуприцепа (длина х ширина х высота), мм 12400 х 2500 х 3690 11800 х 2500 х 3350 14200 х 2500 х 3400 11640 х 2500 х 3700 14900 х 2460 х 3550 11480 х 2500 х 3800 12950 х 2500 х 3240
Размеры грузовых площадок, мм:
длина 9590 7480 8070 7720 7500 7500 8400
ширина 1600 1600 560 600 650 690 1600
Погрузочная высота, мм 870 690 870 690 600 1000 600
Максимальные размеры перевозимых панелей (перегородок), мм:
длина 9000 7200 н/д 7700 7200 7500 8000
высота 3000 3000 н/д 3200 3000 3000 3000
толщина 160 320 н/д 600 600 н/д 400
База, мм н/д 10 335 11 230 + 1540 10 352 11 000 н/д 10 670
Количество колес 8 4 8 4 8 8 8
Допустимая скорость, км/ч н/д 60 85 75 60 н/д 85
