ГРУНТОРЕЗНЫЕ МАШИНЫ

Грунторезные машины применяют для нарезания щелей шириной до 0,3 м в однородных, мерзлых и трудноразрабатываемых не мерзлых прочных фунтах. Они представляют собой баровое, цепное и дискофрезерное рабочее оборудование, которое навешивается на серийные цепные траншейные экскаваторы (вместо основного рабочего органа), на гусеничные и пневмоколесные тракторы, дооборудованные гидромеханическими ходоуменьшителями, механизмами привода рабочих органов и гидравлическими подъемными механизмами для управления навесным оборудованием. Цепные и дискофрезерные рабочие органы могут навешиваться на одинаковые базовые шасси.

Главный параметр землерезных машин - максимальная глубина нарезаемой щели.

Баровые рабочие органы - цепные бары от угольных врубовых машин или комбайнов в виде бесконечной цепи с резцами, обегающей плоскую раму с приводной и натяжной звездочками. Баровыми рабочими органами, прорезающими щели шириной 0,14 м, оборудуются цепные траншейные экскаваторы. Барами прорезают вертикальные продольные щели в однородных мерзлых грунтах на глубину до 2 м. На одну базовую машину могут быть навешены индивидуально гидроуправляемые один, два или три бара.

Однобаровые машины имеют центральное и боковое (смещенное) расположение рабочего органа для нарезания щелей вдоль тротуаров. Барами разрезают массив мерзлого фунта на отдельные блоки массой 5...10 т, которые удаляют из забоя лебедками и кранами. Иногда нарезанный барами грунт предварительно рыхлят машинами ударного действия, а его дальнейшую выемку производят экскаваторами.

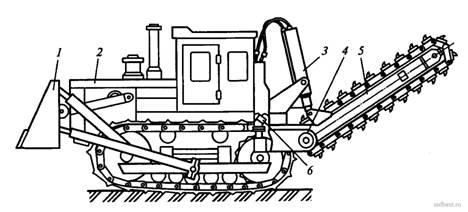

Баровая грунторезная машина (рис. 1) состоит из базового трактора 2 класса 10 с гидромеханическим ходоуменьшителем 6, однобарового рабочего органа 5, механического привода 4 рабочего органа и гидравлического механизма 3 подъема-опускания рабочего органа. Машина оснащена бульдозерным отвалом 1.

Рис. 1. Баровая грунторезная машина

Техническая характеристика баровых грунторезных машин (БГМ) приведена в табл. 1.

Таблица 1. Техническая характеристика баровых грунторезных машин

* Может быть навешен погрузочный ковш.

Цепные грунторезные машины имеют однотипное максимально унифицированное навесное землеройное оборудование, состоящее из четырех модулей: цепного рабочего органа, механизмов его привода и заглубления и гидромеханического ходоуменьшителя базового трактора.

Цепные щелерезные органы представляют собой гусеничные цепи двигателей тракторов класса 10 с резцами и состоят из направляющей рамы, ведущей (приводной) звездочки, установленной на выходном валу механизма привода, натяжного направляющего ролика и натяжного винтового устройства. На звеньях режущей цепи крепят сменные резцедержатели с резцами от баров угольных врубовых машин или комбайнов. Резцедержатели с резцами могут быть установлены по схемам, обеспечивающим число линий резания 10,14 и 21, что позволяет нарезать щели шириной соответственно 0,15, 0,21 и 0,27 мм. Для улучшения транспортирующей способности резцов при резании мерзлых грунтов и повышения производительности машины при работе в талых грунтах к резцедержателям дополнительно крепят скребки.

Основными достоинствами цепных и баровых землерезных машин являются простота конструкции и удобство в эксплуатации, небольшая металлоемкость и достаточно высокая (до 70 м³/ч) производительность, недостатками - большие затраты мощности (до 60 % от всей потребляемой) на измельчение грунта и преодоление трения в цепях, низкая долговечность рабочего органа, работающего в абразивной среде.

Дисковые (дискофрезерные) щелерезные машины нарезают с мерзлых грунтах щели шириной 80...120 мм, глубиной до 1...2 м с помощью одного или двух оснащенных резцами дисков (роторов) диаметром до 3 м. Эти машины применяют также для рытья узких траншей прямоугольного профиля под кабели электропередач и связи, трубопроводы малых диаметров, а также для вскрытия асфальтовых дорожных покрытий. Дисковым рабочим оборудованием оснащаются траншейные экскаваторы и гусеничные тракторы, оборудованные ходоуменьшителями и бульдозерными отвалами. Привод рабочего органа может быть механическим и гидравлическим. Скорость резания составляет 2...3 м/с.

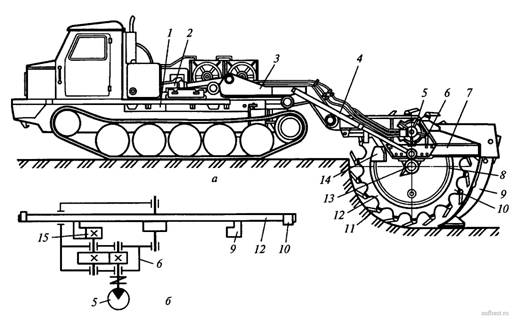

Дисковая щелерезная машина (рис. 2) предназначена для рытья траншей и щелей шириной 0,28 м и глубиной до 1,3 м в мерзлых и плотных грунтах. Навесное рабочее оборудование экскаватора включает дисковый ротор с гидравлическим приводом, раму 7 с зачистным устройством 9 и гидравлический механизм подъема-опускания ротора. Ротор состоит из диска 12 на котором с помощью зубодержателей 10 установлены восемнадцать зубьев 11, разрабатывающих грунт и выносящих его на поверхность. Ротор установлен на опоре 13 рамы и приводится во вращение от высокомоментного гидромотора 5 через зубчатый редуктор 6. Выходная шестерня 15 редуктора входит в зацепление с зубчатым венцом 8, жестко прикрепленным к диску ротора.

Рабочий орган не имеет специального оборудования для транспортирования разработанного грунта; вынесенный зубьями на поверхность фунт отодвигается в обе стороны от бровки траншеи плужками 14рамы 7и располагается валиком вдоль отрываемой траншеи. Подъем-опускание рабочего органа осуществляется гидравлическим подъемным механизмом, включающим два гидроцилиндра 2, раму 3 и телескопические тяги 4. Рабочие скорости экскаватора при копании траншей обеспечиваются гидромеханическим ходоуменьшителем и бесступенчато регулируются в диапазоне 10...480 м/ч.

Рис. 2. Дисковая щелерезная машина: а - общий вид; б - кинематическая схема

Для получения транспортных скоростей движения машины (2,2...9,8 км/ч) используется тракторная коробка передач. Привод насосов гидросистемы экскаватора и гидромотора ходоуменьшителя осуществляется от раздаточной коробки 1.

Основные достоинства дискофрезерных машин по сравнению с баровыми и цепными - пониженная энергоемкость процесса резания за счет малого количества трущихся поверхностей ротора, более высокие производительность и долговечность (в 2...3 раза) жесткого рабочего органа; основные недостатки - высокая металлоемкость и ограниченная глубина копания, составляющая примерно 0,5 диаметра ротора.

Универсальная землерезная машина БТ-150Ф на базе пневмоколесного трактора Т-150К оборудована сменным двухдисковым рабочим органом и бульдозерным отвалом и обеспечивает одновременное нарезание в грунте двух щелей шириной 0,04 или 0,06 и глубиной до 0,6 м. Режущие диски установлены на одном валу, вращающемся в подшипниковых опорах рамы рабочего органа. Диски оснащены резцами И-80 от врубовых машин, для которых предусмотрены два способа крепления - несъемное для нарезания щелей шириной 0,04 м и съемное для нарезания щелей шириной 0,06 м. Вместо дискофрезерного рабочего оборудования на базовый трактор может быть навешен цепной рабочий орган Б203 Б модульного типа. Гидромеханический ходоуменьшитель, механизмы заглубления и привода рабочего органа также модульного типа. Привод режущих дисков осуществляется от вала отбора мощности трактора через трехступенчатый редуктор с муфтой предельного момента и цепную передачу с натяжным устройством, ведущая звездочка которой закреплена на ведомом валу редуктора, а ведомая - на валу с дисками. Привод обеспечивает две скорости резания - 3 и 6 м/с. Гидроцилиндры бульдозера, механизма заглубления и гидромотор ходоуменьшителя питаются от гидросистемы базового трактора.

Ниже приведена техническая характеристика грунторезной дискофрезерной машины БТ-1500Ф:

Эксплуатационная производительность щеленарезных машин, м³/ч, определяется по объему разрушенного грунта:

П_э = nН_щВ_щv_рk_в,

где n - число одновременно нарезаемых щелей; Н_щ,В_щ - глубина и ширина прорезаемой щели, м; v_р - рабочая скорость движения машины, м/ч; k_в - коэффициент использования машины по времени.
