Шурупы для дерева универсальные - потайная головка

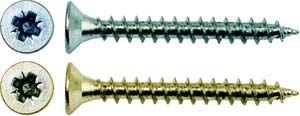

Pozi, острый наконечник, покрытие белый или желтый цинк

Шурупы для дерева универсальные - потайная головка

Универсальные шурупы такого типа предназначены для соединения дерева, древесностружечных плит, гипсокартонных плит, тонкого листового металла и других материалов. Они отличаются высоким качеством материала, используемого для их производства, а также более широкой и острой резьбой.

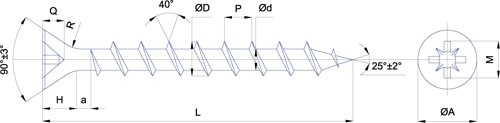

Технические характеристики

Номинальный диаметр, мм	3,0	3,5	4,0	4,5	5,0	6,0
A диаметр головки, мм	5,7 - 6,05	6,64-7,05	7,64-8,05	8,64-9,05	9,64-10,05	11,57-12,05
H, мм	1,80	2,00	2,35	2,55	2,85	3,35
a, мм	2,35	2,60	2,80	3,00	3,20	3,60
D наружный диаметр, мм	2,75-3,05	3,20-3,55	3,70-4,05	4,20-4,55	4,70-5,05	5,70-6,05
d внутренний диаметр, мм	1,50-1,90	1,75-2,15	2,02-2,50	2,22-2,70	2,52-3,00	3,22-4,05
P шаг резьбы, мм	1,35	1,60	1,80	2,00	2,20	2,60
Q глубина шлица, мм	1,60-2,11	1,76-2,16	2,05-2,51	2,46-3,02	2,99-3,55	2,99-3,55
M ширина шлица, мм	3,00	4,00	4,40	4,80	5,30	6,60
Шлиц	Pz1	Pz2	Pz2	Pz2	Pz2	Pz3
R радиус головки, мм	1,50	1,80	2,00	2,20	2,50	2,50
Мин. разруш. момент, Нм	1,50	2,00	3,00	4,40	6,10	11,00

Номинальный диаметр, мм	3,0	3,5	4,0	4,5	5,0	6,0
Приблизительный вес 100 шт., кг
Длина 12 мм	0,40	0,59	0,82
Длина 16 мм	0,54	0,74	0,98	1,32
Длина20 мм	0,66	0,88	1,28	1,52	1,96
Длина25 мм	0,80	1,11	1,46	1,70	2,43
Длина30 мм	0,95	1,27	1,62	2,08	2,80
Длина35 мм	1,10	1,47	1,90	2,46	3,10
Длина40 мм	1,24	1,63	2,30	2,84	3,73	5,60
Длина45 мм		1,85	2,34	3,09	4,23	6,12
Длина50 мм		2,04	2,60	3,42	5,04	6,69
Длина60 мм			3,13	4,03	5,79	7,30
Длина70 мм			3,58	4,58	6,50	8,53
Длина80 мм				5,20	7,55	9,75
Длина90 мм					8,13	11,04
Длина100 мм					9,67	11,73
Длина 120 мм						13,86
Длина 140 мм						16,77
Длина 160 мм						19,01
Длина 180 мм						21,25
Длина 200 мм						23,49
