ЭКСКАВАТОРЫ-ПОГРУЗЧИКИ

Экскаваторы-погрузчики представляют собой пневмоколесные высокоманевренные многофункциональные гидравлические машины, оснащенные одновременно экскаваторным и погрузочным оборудованием. Предусмотрена возможность работы экскаваторов-погрузчиков с другими видами сменного рабочего оборудования. Благодаря высокой маневренности и транспортным скоростям передвижения до 30...40 км/ч экскаваторы-погрузчики наиболее эффективно применяются на рассредоточенных объектах с небольшими объемами работ в условиях городского, сельского и транспортного строительства при температуре воздуха - 40... +40 °С.

В качестве базовых шасси экскаваторов-погрузчиков второй размерной группы используются серийные пневмоколесные тракторы тягового класса 1,4. Экскаваторы-погрузчики третьей размерной группы базируются на специальных пневмоколесных полноприводных двухосных шасси с шарнирно-сочлененной рамой или на шасси со всеми ведущими и управляемыми колесами.

Экскаватор-погрузчик ПК-301 (рис. 1) базируется на самоходном двухосном шасси с шарнирно-сочлененной рамой, состоящей из двух полурам, опирающихся на однотипные мосты 20 и 23. Полурамы соединены двумя соосными шарнирами 7 и меняют угол поворота между собой в плане (± 40°) с помощью двух рулевых гидроцилиндров.

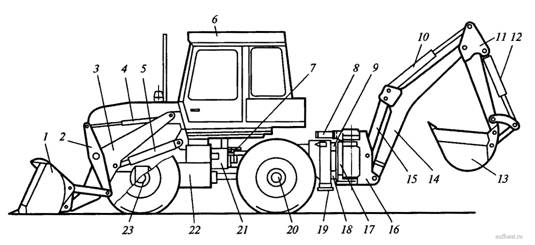

Экскаватор-погрузчик ПК-301

Рис. 1. Экскаватор-погрузчик ПК-301

На передней полураме смонтированы: погрузочное оборудование, силовая установка (дизель Д-245 мощностью 77,2 к Вт), гидромеханическая передача 22 и кабина 6 оператора. На задней полураме установлено экскаваторное оборудование.

Погрузочное оборудование с основным ковшом вместимостью 1,5 м3 предназначено для погрузки сыпучих и мелкокусковых материалов, разработки грунтов I и II категорий. Погрузочное оборудование включает ковш 1, стрелу 3, рычажную систему 2, состоящую из коромысел и тяг, и две пары гидроцилиндров 4 и 5 для перемещения стрелы и ковша. Вместо основного погрузочного ковша могут быть установлены: двухчелюстной погрузочный ковш, погрузочные вилы для поддонов, погрузочная телескопическая стрела, захват для бревен и длинномеров.

Экскаваторное оборудование с основным ковшом вместимостью 0,5 м3 предназначено для земляных работ на грунтах I-III категорий. В состав традиционного экскаваторного оборудования обратной лопаты входят: стрела 14, рукоять 11, ковш 13, гидроцилиндры 15, 10 и 12 стрелы, рукояти и ковша. Стрела рабочего оборудования шарнирно прикреплена к поворотной колонне 16, поворот которой в плане на 180° обеспечивается двумя гидроцилиндрами 8. Поворотная колонна установлена на каретке 17, не имеющей для поперечного перемещения собственного привода. Каретка подвижно закреплена на двух направляющих задней полурамы и может перемещаться по направляющим под действием боковых усилий, создаваемых экскаваторным оборудованием. На направляющих каретка фиксируется в нужном положении четырьмя плунжерными гидроцилиндрами 9, 18. Наибольшее смещение каретки с рабочим оборудованием от продольной оси машины составляет 830 мм. Возможность поперечного смещения экскаваторного оборудования позволяет вести работы вблизи фундаментов, стен и ограждений. В комплект сменного экскаваторного оборудования входят ковши обратной лопаты различного размера и назначения, зуб-рыхлитель и гидромолот. Устойчивость экскаваторного оборудования при работе обеспечивается двумя выносными опорами 19, выдвигаемых гидроцилиндрами.

Кинематическая схема экскаватора-погрузчика ПК-301 представлена на рис. 2.

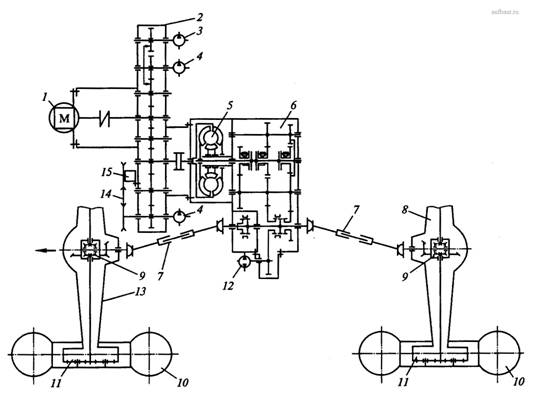

Кинематическая схема экскаватора-погрузчика ПК-301

Рис. 2. Кинематическая схема экскаватора-погрузчика ПК-301: 1 - дизель; 2 - редуктор привода хода; 3, 4 - насосы; 5 - гидротрансформатор; 6 - коробка передач; 7- карданные валы; 8 - задний мост; 9 - главная передача; 10 - шина; 11 - колесный редуктор; 12 - аварийный насос; 13 - передний мост; 14 - клиноременная передача; 15 - компрессор

Техническая характеристика экскаватора-погрузчика на специальном шасси ПК-301 приведена ниже:

Шасси

Специальное

Двигатель (дизель)

Д-245

Номинальная мощность, кВт

77,2

Трансмиссия

Гидромеханическая

Транспортная скорость, км/ч

30,3

Система поворота

Шарнирно-сочлененная рама

Радиус поворота, м

4,7

Эксплуатационная масса, кг

11 500

Габаритные размеры, мм

6350 х 2450 х 3600

Погрузчик

Номинальная грузоподъемность, кг

3000

Номинальная вместимость основного ковша, м3

1,5

Максимальная высота разгрузки ковша при угле 45°, мм

2720

Экскаватор

Номинальная вместимость ковша, м3

0,5

Максимальная глубина копания, м

4,5

Максимальная высота разгрузки, м

3,4

Радиус копания от оси поворота колонны, м

5,6

Максимальный угол поворота колонны, град

180

Максимальное смещение каретки от продольной оси машины, мм

830

Изготовитель

ОАО «Муромский машиностроительный завод»


Экскаваторы-погрузчики второй размерной группы на базе пневмоколесных тракторов тягового класса 1,4 предназначены для разработки грунтов I-III категорий, погрузки сыпучих и мелкокусковых материалов. Экскаваторное оборудование экскаваторов-погрузчиков - ковши прямой и обратной лопат, грейфер; погрузочное оборудование - двухчелюстной или обычный погрузочный ковши (вместо погрузочного оборудования может навешиваться бульдозерный отвал); дополнительное оборудование - телескопическая рукоять, гидромолот, вилы, зуб-рыхлитель.

Такие экскаваторы-погрузчики, как Амкодор-702, ЭО-2626А, ЭО-2627А выпускаются со смещаемой (на 1,41 м) осью копания, которая позволяет вести работы в стесненных условиях, вблизи стен, фундаментов, оград, и т. п., а также обеспечивает компактность укладки рабочего оборудования в транспортном положении.

Техническая характеристика экскаваторов-погрузчиков на базе колесных тракторов представлена в табл. 2.

Таблица 2. Техническая характеристика экскаваторов-погрузчиков на базе серийных колесных тракторов
Параметр
Индекс машины
ЭО-2161
Э0-2626А, ЭО-2627А
Амкодор 702
ЭО-2101
БОРЭКС-2206
АТЕК-2324 (999Е)

Базовый трактор

МТЗ-82.1

МТЗ-82.1

МТЗ-81.1

МТЗ-82.1

МТЗ-80.1/82.1

МТЗ-82.1

Вместимость ковша обратной (прямой) лопаты, м3

0,28

0,28

0,25

0,28

0,28

0,22; 0,32

Максимальная глубина копания, м

4,25

4,15

4,2

4,3

4,25

4,8

Максимальный радиус копания, м

5,55

5,3

5,45

5,5

5,5

5,63

Максимальная высота выгрузки, м

3,55

3,2

3,5

3,6

3,6

3,54

Вместимость ковша погрузчика, м3

0,63

0,7

0,44

0,63

0,63

1,0

Высота выгрузки погрузчика, м

2,7

2,52

2,6

2,7

2,7

2,64

Ширина бульдозерного отвала, м

2,04

2,1

2,55(с уширителем)

2,0

н/д

2,24

Габаритные размеры, м

8,4х2,4хЗ,9

6,6х2,5хЗ,8

7,63х2,5хЗ,8

7,4х2,4хЗ,8

7,4х2,4хЗ,8

н/д

Эксплуатационная масса, кг

7250

7400

6350

6900

6500

7780

Изготовитель

ОАО «Донецкий экскаватор» (Ростовская обл.)

ОАО «САРЭКС» (г. Саранск)

ОАО «АМКОДОР» (Беларусь)

ОАО «Интерэкс» (г. Ростов-на-Дону)

АО «Борэкс» (Украина)

АО «АТЕК» (Украина)
