ЭЛЕКТРИЧЕСКИЕ ГЛУБИННЫЕ ВИБРАТОРЫ

Электрические глубинные вибраторы имеют рабочий орган в виде цилиндрического вибронаконечника, погружаемого в уплотняемую смесь. Такие вибраторы применяют для уплотнения бетонных смесей при укладке их в монолитные неармированные бетонные и железобетонные конструкции с различной степенью армирования (фундаменты, стены, колонны, сваи, балки и др.), а также при изготовлении крупных бетонных и железобетонных изделий для сборного строительства.

Наружный диаметр и длину вибронаконечника подбирают такими, чтобы обеспечить ему беспрепятственное движение в зазорах между арматурой. Глубинные вибраторы выпускают с электрическим и пневматическим приводами. Они могут быть ручными (обслуживаются оператором) и навесными (подвешиваются на крюк гидроподъемного устройства).

Вибровозбудитель электрических глубинных вибраторов может приводиться в действие через гибкий вал от переносного и располагаемого на поверхности электропривода (вибраторы с гибким валом) или от переносного и располагаемого на поверхности электропривода (вибраторы с гибким валом) или от встроенного в вибронаконечник электрического или пневматического двигателя (вибраторы со встроенным двигателем). Глубинные вибраторы имеют дебалансные и фрикционно-планетарные вибровозбудители

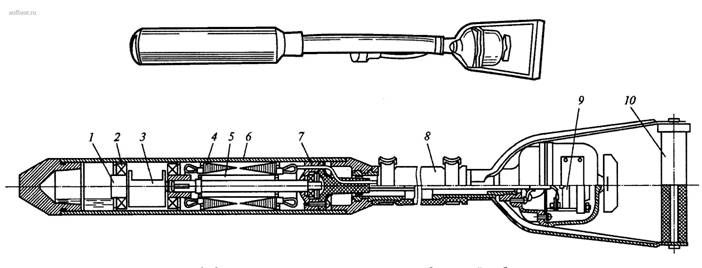

Глубинные ручные дебалансные вибраторы со встроенным электроприводом (Рис. 1) имеют единую конструктивную схему. Дебалансный вибровозбудитель представляет собой герметически закрытый стальной цилиндрический корпус 6, в который встроены высокочастотный трехфазный асинхронный электродвигатель 4 с короткозамкнутым ротором 5 и полый дебалансный вал 1 с дебалансом 3, вращающийся в двух подшипниках качения 2. Подшипники смазываются жидкой смазкой, поступающей через полый дебалансный вал из нижней полости наконечника. В корпус встроен подшипниковый узел 7, на который опирается консоль вала ротора. Вращающийся дебаланс создает непрерывно меняющую свое направление вынуждающую силу, благодаря чему вибронаконечник совершает круговые колебания, которые передаются уплотняемой смеси. Частота колебаний вибронаконечника равна частоте вращения электродвигателя. Вибронаконечник соединен с рукоятью 10 оператора виброизолирующим резинотканевым рукавом 8 (ИВ-102А) или металлической штангой (ИВ-103), внутри которых проходит питающий кабель электродвигателя. В рукоять вмонтирован пакетный выключатель 9 для включения-выключения электродвигателя вибратора. Электродвигатели вибраторов работают на токе повышенной частоты (200 Гц) при напряжении 36...42 В и подключаются к внешней электросети через преобразователь частоты.

Рис. 1. Ручной глубинный электрический дебалансный вибратор

Уплотнение бетонной смеси в крупных малоармированных конструкциях и при большом потоке бетона производят пакетами дебалансных навесных вибраторов, подвешенных на раме. Перестановку пакетов вибраторов производят монтажными кранами. Навесной дебалансный вибратор ИВ-95А навешивается на бетоноукладчики, входящие в комплект машин для скоростного строительства автодорог. Техническая характеристика ручных и навесных глубинных электрических дебалансных вибраторов дана в табл. 1.

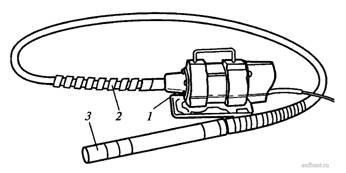

Глубинные ручные электрические вибраторы с гибким валом (Рис. 2) однотипны по конструкции и состоят из переносного электродвигателя 1 с рукояткой для переноса и выключателем сменного вибронаконечника З с планетарным механизмом возбуждения колебаний и гибкого вала 2 для передачи крутящего момента от электродвигателя к шпинделю вибронаконечника. Такие вибраторы характеризуются повышенной частотой колебаний (167...334 Гц), малыми размерами наконечника (диаметр 51...76 мм, длина 420...430 мм) и применяются для уплотнения бетонных смесей с мелким заполнителем при изготовлении густо- и среднеармированных железобетонных конструкций и изделий. Вибронаконечники вибраторов с гибким валом могут работать в вертикальном или наклонном положении.

Рис. 2. Ручной глубинный электрический вибратор с гибким валом

Таблица 1. Техническая характеристика электрических глубинных вибраторов со встроенным электродвигателем

Вибронаконечник (Рис. 3) состоит из корпуса 3, шпинделя 1, опирающегося на шарикоподшипники, бегунка-дебаланса 4 и упругой муфты 2, позволяющей бегунку-дебалансу 5 отклоняться от оси вращения шпинделя на расчетный угол. Колебания корпуса вибронаконечника создаются бегунком-дебалансом, планетарно обкатывающимся по конусной поверхности неподвижной втулки или сердечника 6, жестко соединенных с корпусом.

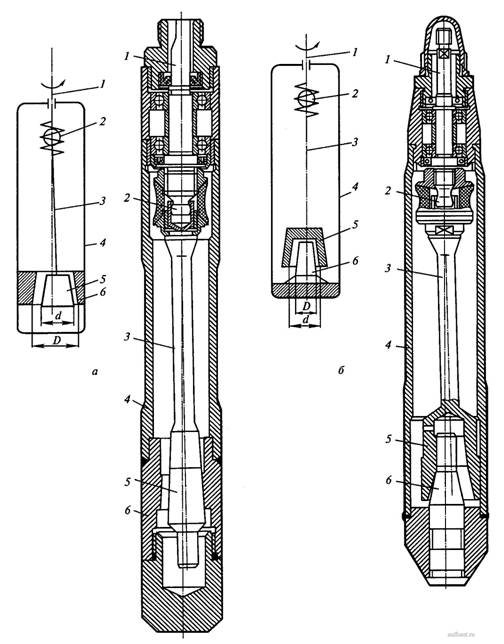

Рис. 3. Вибронаконечники с внешней (а) и внутренней (б) обкатками бегунка-дебаланса

Различают вибронаконечники с внешней (Рис. 3, а) и внутренней (Рис. 3,б) обкатками дебаланса. У первых бегунок своей наружной конической поверхностью обкатывается по внутренней конической поверхности втулки, приваренной к корпусу, у вторых бегунок своей внутренней конической поверхностью обкатывается по конической поверхности пальца, запрессованного в днище корпуса.

При пуске вибратора бегунок-дебаланс сначала вращается в воздухе, а затем под действием центробежной силы начинает отклоняться от геометрической оси вибронаконечника на угол до 5° и наносить удары по втулке или пальцу, возбуждая колебания корпуса наконечника. Соответствующим подбором соотношения диаметров втулки и бегунка-дебаланса можно получать высокую частоту колебаний корпуса вибратора при сравнительно небольшой частоте вращения электродвигателя.

Частота колебаний вибронаконечника ?, Гц, зависит от угловой скорости планетарного движения бегунка-дебаланса.

При внутренней обкатке бегунка-дебаланса

?_в = ?_ш /(1-D/d),

при внешней обкатке

?_B = ?_ш /(D/d-1),

где ?_ш - частота вращения шпинделя (вала), с^-1 ; D - диаметр втулки или пальца, мм; d - диаметр бегунка-дебаланса, мм.

Вынуждающая сила, развиваемая бегунком-дебалансом при его вращении, Н,

F= mw²R,

где m - масса бегунка-дебаланса, кг; w - угловая скорость центра масс бегунка-дебаланса, рад/с; R - расстояние от центра тяжести бегунка-дебаланса до оси втулки или пальца, м.

Статический момент массы бегунка-дебаланса, кг • м,

M=mR.

Вращение шпинделю с дебалансом сообщается от переносного электродвигателя через гибкий вал правого вращения (во избежание его раскручивания) диаметром 8...12 мм, заключенный в защитный резинометаллический шланг-броню. За гибкий вал вибратор удерживается при работе. На обоих концах гибкого вала имеются наконечники для присоединения к валу электродвигателя и шпинделю вибронаконечника. В качестве привода планетарных вибраторов используют асинхронные электродвигатели с короткозамкнутым ротором, работающие на токе нормальной частоты (50 Гц) при напряжении 36...42 В и подключаемые к внешней электросети через понижающий трансформатор. Электродвигатели монтируют на корытообразной подставке, позволяющей устанавливать привод на свежеуложенную смесь.

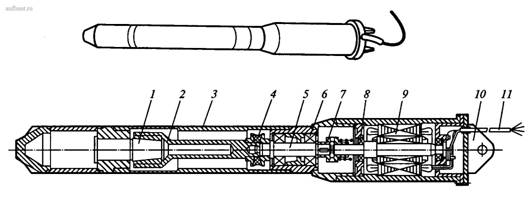

Навесной глубинный электрический вибратор ИВ-114 с вибровозбудителем планетарного типа (Рис. 4) предназначен для уплотнения бетонных смесей слоями до 1,25 м при укладке их в неармированные конструкции в гидротехническом и промышленном строительстве. Вибровозбудитель с внутренней обкаткой дебаланса, шпиндель и электродвигатель заключены в отдельные корпуса, соединенные между собой. Вибратор работает в вертикальном положении и навешивается на малогабаритные тракторы, подвешивается на крюках кран-балок и стреловых самоходных кранов.

Рис. 4. Навесной глубинный электрический вибратор ИВ-114: 1 - бегунок-дебаланс; 2 - упругая муфта; 3 - подшипник; 4 - корпус шпинделя; 5 - электродвигатель; 6 - кабель; 7 - крышка; 8 - кулачковая муфта; 9 - шпиндель; 10 - корпус вибронаконечника; 11 - сердечник

Техническая характеристика ручных и навесных планетарных электрических вибраторов приведена в табл. 4.

Глубинные пневматические вибраторы имеют встроенный в цилиндрический корпус планетарный вибровозбудитель (такой же, как у пневматических наружных вибраторов), сжатый воздух к которому подается по гибкому шлангу с краном. Частота колебаний таких вибраторов 134...200 Гц.

Эксплуатационная производительность глубинных вибраторов, м³/ч,

П_э = З600 ?r²l_кk_пk_в (t₁ + t₂),

где r = (5...6) d_K - радиус действия вибратора, м; d_K и l_к - диаметр и длина рабочей части корпуса вибратора, м; k_п - коэффициент перекрытия (k_П = 0,7);

П_э = З600 Ahk_в /(t₁ + t₂),

где А - рабочая площадь основания вибратора, м; h - толщина слоя, прорабатываемая вибратором, м; k_в - коэффициент использования вибратора по времени (0,75...0,85); t₁ - продолжительность вибрирования с одной позиции, с; t₂ - продолжительность перестановки вибратора с одной позиции на другую, c.

Таблица 2. Техническая характеристика электрических глубинных планетарных вибраторов
