ЭЛЕКТРИЧЕСКИЕ ПОВЕРХНОСТНЫЕ ВИБРАТОРЫ

Электрические поверхностные вибраторы передают колебания уложенной массе бетона через корытообразную прямоугольную площадку (площадочные вибраторы) или удлиненную балку-рейку (виброрейки). Такие вибраторы перемещают по уплотняемой поверхности в процессе работы вручную с помощью гибких тяг. Их применяют при бетонировании неармированных или армированных одиночной арматурой перекрытий, полов, сводов, дорожных покрытии, откосов каналов и других конструкций толщиной не более 0,25 м, выполняемых в монолите.

В качестве вибровозбудителей поверхностных вибраторов применяют одновальные электрические дебалансные вибраторы общего назначения с круговыми колебаниями и встроенным электродвигателем. Техническая характеристика электрических вибраторов общего назначения дана в табл. 1.

Таблица 1. Техническая характеристика электрических вибраторов общего и специального назначения с круговой вынуждающей силой
Параметры
Индекс вибратора
ИВ-98Б
ИВ-99Б
ИВ-104Б
ИВ-105
ИВ-106
ИВ-107А
ИВ-111А

Частота колебаний, Гц

50

50

25

25

25

50

100

Вынуждающая сила, кН

5,6…11,3

2,5...5

3.1…6,2

9,4…24,2

6…12

10...20

3,73...7,5

Тип вибрационного механизма

Дебалансный регулируемый

Электродвигатель:

тип

Трехфазный асинхронный с короткозамкнутым ротором

мощность, кВт

0,55

0,25

0,37

1,1

0,75

1,1

0,55

напряжение, В

42; 380

42; 380

42; 380

380

380

380

127/220

частота, Гц

50

50

50

50

50

50

50

Габаритные размеры, мм

380х235х245

330x190х200

438х240х250

565х345х320

535х290х280

460х290х280

325х190х200

Масса, кг

20

12

25

86

50

40

11,5

Изготовитель

ОАО «Ярославский завод «Красный маяк»

Поверхностные электрические вибраторы имеют одинаковые по конструкции одновальные вибрационные дебалансные механизмы со встроенным электродвигателем (мотор-вибраторы), возбуждающие круговые колебания. Составными элементами мотор-вибратора (рис. 1) являются трехфазный асинхронный электродвигатель 2 с короткозамкнутым ротором, на консольных концах вала которого жестко закреплены два дебаланса 5, симметрично расположенные относительно электродвигателя, и литой алюминиевый корпус 1 с четырьмя кронштейнами 7 для крепления с помощью болтов к основанию, передающему колебания уплотняемой смеси. Статический момент каждого дебаланса равен половине общего статического момента дебалансов вибратора. Дебалансы закрыты крышками 6. Вал ротора опирается на два ролико- или шарикоподшипника 4, установленных в подшипниковых щитах 3.

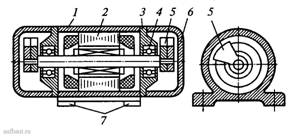

Дебалансный мотор-вибратор

Рис. 1. Дебалансный мотор-вибратор

На рис. 2 представлен электромеханический вибратор общего назначения ИВ-98Б.

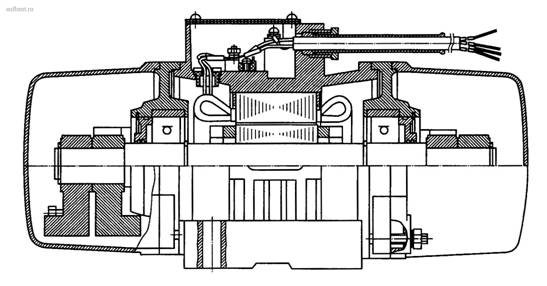

Электромеханический вибратор общего назначения ИВ-98Б

Рис. 2. Электромеханический вибратор общего назначения ИВ-98Б

Возникающая при вращении дебалансов вынуждающая сила, Н,

F= М?2,

где М - статический момент дебаланса, кг· см; ? - угловая скорость дебаланса, рад/с;

М = Nme,

где N - общее число дебалансов вибратора; m - масса дебаланса, кг; е - эксцентриситет дебаланса, т. е. расстояние от центра тяжести дебаланса до оси его вращения, см.

Амплитуда колебаний поверхностного вибратора, см,

а = М/(mм + mв),

где mм - масса частей машины, приводимых в колебания и жестко связанных с вибратором, кг; mв - масса вибратора, кг.

Для регулирования величины вынуждающей силы, создаваемой вибратором, каждый дебаланс выполнен из двух скрепляемых между собой частей - поворотной и неподвижной относительно вала ротора, при изменении взаимного положения которых изменяется статический момент дебаланса и соответствующая ему величина вынуждающей силы. При настройке вибратора на определенную величину вынуждающей силы подвижные части обоих дебалансов поворачиваются относительно закрепленных на валу ротора неподвижных частей на одинаковый угол.

Частота вращения вала ротора электродвигателя равна частоте колебаний корпуса вибратора. По частоте возбуждаемых колебаний различают вибраторы нормальной частоты, оснащенные электродвигателями с синхронной частотой вращения вала ротора 50 с-1, и вибраторы низкой и высокой частоты с синхронной частотой вращения меньше или больше 50 с-1.
