ВИСЯЧИЕ СТРОПИЛА

В зданиях, которые не имеют капитальных внутренних стен, устанавливаются висячие стропила (рис. 1). Толщина пиломатериалов, применяемых для изготовления стропил, зависит от длины пролета и расстояния между стропильными фермами. При этом необходимо учитывать вид кровельного материала, ветровые и снеговые нагрузки, уклон кровли и т.д. Самой тяжелой является черепичная кровля. Оптимальным решением для стропил любой конструкции является сечение 50 х 150 мм. Среднее расстояние между стропильными ногами составляет примерно 1 м. На крышах с уклоном более 45° это расстояние увеличивают до 1,2-1,4 м, а для крыш в снежных районах уменьшают до 0,8-0,6 м.

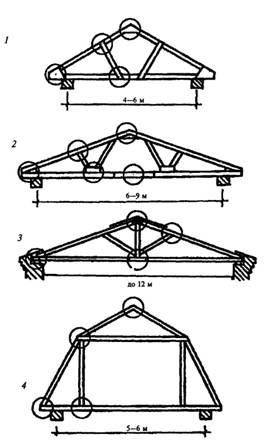

Рисунок 1. Конструкция висячих стропил: 1 - висячая ферма однопролетного дома; 2 - ферма с подкосами; 3 - ферма для однопролетного дома шириной более 8 м; 4 - ферма для мансардной крыши (узлы сопряжений выделены кружками)

Простейшие висячие фермы состоят из стропильных ног и затяжки или, иначе говоря, нижнего пояса. Висячие стропила своими концами опираются на наружные стены. В качестве опор для нижних концов стропил служат мауэрлаты, которые обтесываются на два канта. Если стропильные ноги имеют недостаточное сечение, то это может привести к их прогибу. В этом случае между ними следует ввести решетку из стойки, подкосов и ригеля. Это увеличивает жесткость конструкции стропильной фермы. Стропильные ноги укрепляют скобами и привязывают проволокой толщиной 4-6 мм к ершам, забиваемым в стену. Это предохраняет крышу от возможного срыва при сильном ветре. Нижний конец такой скрутки закрепляется за костыль или ерш, забитый в шов кладки ниже обреза стены на 250-300 мм или за балку чердачного перекрытия. Если дом деревянный рубленый, то стропила скрепляются со вторым венцом сруба при помощи скоб.

Нижние концы стоек висячих стропил опираются на затяжку, которая связывает нижние концы фермы. На рис. 2 показаны способы соединения элементов фермы с висячими стропилами. В стропильные ноги ригели врезают «в полдерева», после чего выполняется крепление болтом и нагелем. Этот узел можно скрепить и дополнительной скобой, которая увеличит прочность. Подкосы висячих стропил соединяются врубкой, а для большей прочности - скобами и хомутами. Составная затяжка сращивается зубом, металлическими накладками и болтами.

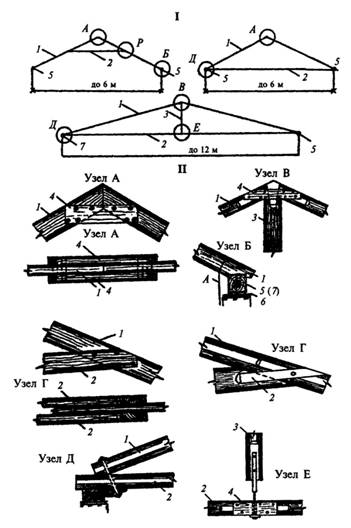

Рисунок 2 . Соединение элементов фермы с висячими стропилами: 1 – стропильная нога; 2 - затяжка (ригель); 3 – подвеска; 4 – накладка; 5 – мауэрлат; 6 – гидроизоляция; 7 - подкладка

Методы соединения стропил зависят от длины пролета, поперечного сечения деревянных брусков (стропила), от веса снежного покрова и от многих других факторов. Соединения могут быть врубкой с зубом, шипом, стягиванием болтами, хомутами, металлическими скобами и т.д. Но каким бы не было соединение, оно должно быть жестким и прочным во-избежании нагрузок от ветра и снега. На рис. 3 показана монтажная схема двухскатной крыши, которая наиболее часто встречается в практике.

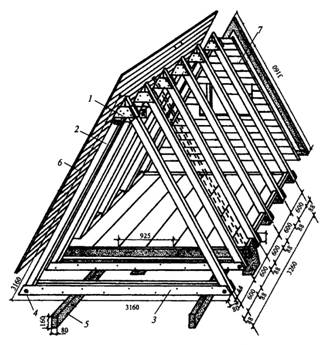

Рисунок 3. Безопорная схема висячих стропил без стоек и подкосов (размеры в мм): 1 - косынка (соединение стропил у конька); 2 - стропило; 3 - брусья-стяжки; 4 - бортовое соединение; 5 - балки перекрытия; 6 - кровля; 7 - Фронтон с окном

Особые ломаные конструкции ферм применяются для мансардных крыш. Нижний пояс такой конструкции служит основой для пола мансардного этажа, в результате чего стяжку заменяет междуэтажное перекрытие. Это является особенностью мансардных ферм. Монтажная схема мансардной крыши сложнее, расходы больше, и ее применение не всегда оправдано (рис. 4). Дело в том, что при соблюдении определенных пропорций дома высота потолков в мансардном этаже получается заниженной. Поэтому современные дома с мансардой часто делают без ломаной крыши (рис. 5).

Рисунок 4. Устройство мансарды без ломаной крыши: 1 - ригель; 2 - стойки; 3 - распорки; 4 - стропила; 5 - перекрытие

Рисунок 5. Монтажная схема мансардной крыши: 1 - подкос (стойка); 2 - ригель; 3 - конек; 4 - стропильная нога; 5 - перекрытие; 6 - мауэрлат; 7 - распорка между стойками

Стропильные ноги или затяжки всегда лучше всего выпустить за линию стены (рис. 6, 7). В этом случае крыша получит свес, который необходим для отвода воды от стен здания. У деревянных зданий этот свес должен составлять не менее 550 мм. Стропильные ноги могут опираться не только в потолочные балки и затяжки, но и на бревна сруба. Для этого в бревне необходимо сделать шип или гнездо. В зданиях с каменными стенами под концы стропильных ног необходимо подложить деревянный настенный брус, иначе говоря, мауэрлат. Брус распределит нагрузку от стропил вдоль всей стены. Мауэрлат размещается выше верха чердачного перекрытия на 100-150 мм и изолируется от камня толевой прокладкой.

Рисунок 6. Выступы стропильных конструкций и карнизы, снижающие увлажнение стен при осадках: 1 - стропильная нога; 2 - кирпичная кладка карниза; 3 - плоскость стены; 4 - направление дождевых струй; 5 - мауэрлат

Рисунок 7. Карнизные свесы: А - подшивной свес; Б - кирпичный свес; В - свес со сборной железобетонной плитой; 1 - карнизный свес; 2 - водосток; 3 - толь; 4 - костыль; 5 - скрутка; 6 - мауэрлат; 7 - обратная скоба; 8 - сборная железобетонная плита; 9 - анкер
