СЕТИ НАПРЯЖЕНИЕМ 35...6 кВ С ИЗОЛИРОВАННОЙ НЕЙТРАЛЬЮ

Режим изолированной нейтрали используют при напряжении до 1 кВ только в электроустановках с повышенными требованиями безопасности (взрывоопасные установки и др.). При напряжении 6...35 кВ такой режим нейтрали рекомендован ПУЭ во всех электроустановках.

Причина широкого распространения режима работы с изолированной нейтралью заключается в том, что в такой сети замыкание одной фазы на землю не является КЗ. Сеть с изолированной нейтралью может эксплуатироваться до нескольких часов с замыканием фазы на землю. Ток замыкания на землю получается во много раз меньше, чем ток междуфазных КЗ. Это главное достоинство сети с изолированной нейтралью. В такой сети обычно нет необходимости в применении специальных быстродействующих защит от замыкания на землю, т. е. не требуются дополнительные затраты на выполнение и эксплуатацию защиты.

Однако при замыкании на землю обнаруживается такой недостаток сети, как возникающие перенапряжения на поврежденных фазах относительно земли.

На рис. 1, а приведена упрощенная схема с изолированной нейтралью при замыкании на землю фазы А. В месте замыкания проходит ток замыкания на землю Íз.з. Он обусловлен емкостями фаз сети СВ, СС относительно земли. Значение этого тока невелико и обычно не превышает 100 А.

схема с изолированной нейтралью при замыкании на землю фазы

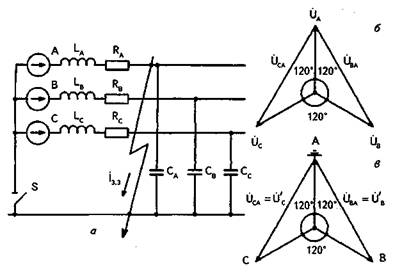

Рис. 1. Упрощенная схема с изолированной нейтралью при замыкании на землю фазы А

В нормальном режиме (рис. 1, б) напряжения фаз относительно земли одинаковы и составляют UФ = UЛ /√3, где UЛ — линейное напряжение. При замыкании фазы А на землю потенциал фазы А становится равным нулю, т. е. потенциалу земли (рис. 1, в). Напряжения поврежденных фаз В и С относительно фазы А останутся такими же, как и в нормальном режиме, потому что линейные напряжения не изменяются. Таким образом, напряжения фаз В и С относительно земли возрастают до линейных, U’В = U’C = UЛ (увеличиваются в √3 раз), т. е. коэффициент замыкания на землю равен √3 . При этом увеличивается возможность перехода замыкания на землю в двойное, которое является коротким замыканием и сопровождается большим током.

В сети с изолированной нейтралью изоляция фаз относительно земли выбирается по линейному напряжению, чтобы сеть могла длительно работать с замыканием на землю.

Правила технической эксплуатации (ПТЭ) электрических станций и сетей Российской Федерации допускают работу воздушных и кабельных линий с замыканием на землю при изолированной нейтрали сети до устранения повреждения. При этом к отысканию места повреждения следует приступать немедленно и ликвидировать повреждение в кратчайший срок из-за опасности поражения током людей и животных.

Фазные напряжения в сети с изолированной нейтралью при замыканиях на землю могут превышать линейные напряжения, что обусловлено возникновением так называемой перемежающейся электрической дуги. Термин «перемежающаяся» означает, что электрическая дуга горит неустойчиво: загорается на некоторое время, затем гаснет и, спустя интервал времени, загорается вновь. Переходные процессы, возникающие в электрической схеме сети (рис. 1, а) с учетом перемежающейся дуги, приводят к появлению перенапряжений, которые могут достигать (3,0+3,5)11 , где U — амплитуда фазного напряжения в нормальном режиме. Такое часто приводит к пробою изоляции, особенно электродвигателей напряжением выше 1 кВ.

Наличие перенапряжений, обусловленных перемежающейся электрической дугой, является основным недостатком сети с изолированной нейтралью. Этот недостаток объясняет обилие предложений по оптимизации режима нейтрали городских электрических сетей.

Основным способом снижения перенапряжений при замыкании на землю, согласно ПТЭ, является компенсация емкостного тока замыкания на землю, что достигается с помощью специальных дугогасящих реакторов (катушек индуктивности), которые включают между нейтралью сети и заземлителем. В соответствии с ПТЭ, компенсация i3 3 производится, если его значение больше приведенных ниже:

Номинальное напряжение сети, кВ

6

10

35

Ток IЗ.З , А

30

20

10



Некомпенсированные токи в месте замыкания на землю могут обеспечить неустойчивое горение электрической дуги, т. е. в итоге привести к появлению перенапряжений. Особенно опасно замыкание на землю в сетях с воздушными линиями на железобетонных и металлических опорах, т. к. ток IЗ.З может вывести из строя заземляющие устройства и несущие металлические части опор. Поэтому в сетях напряжением 6—35 кВ с воздушными линиями на указанных опорах допустимое значение тока замыкания на землю составляет 10 А.

Ток в месте замыкания на землю вычисляется по приближенной формуле

Ток в месте замыкания на землю

где U — линейное напряжение, кВ; lВ — суммарная длина воздушных линий сети, км; lК — суммарная длина кабельных линий сети, км.

Пример. Вычислить ток замыкания на землю в сети напряжением 10 кВ. Сеть содержит две воздушные линии с длинами 2 км и 7 км и 5 кабельных линий с длинами 1,5 км; 2,5 км; 0,8 км; 1,2 км; 1,6 км.

Решение:

Определяем суммарные длины воздушных и кабельных линий lВ = 2 + 7 = 9 км; lК = 1,5 + 2,5 + 0,8 + 1,2 + 1,6 = = 7,6 км.

Ток замыкания на землю

Очевидно, что компенсация емкостного тока замыкания на землю в данной сети не требуется.
