КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ОБОРУДОВАНИЯ ВЕНТИЛЯЦИОННЫХ СИСТЕМ

Вентиляторы в вентиляционных системах применяют двух типов: радиальные (центробежные) и осевые. По развиваемому избыточному давлению различают вентиляторы низкого (менее 1 кПа), среднего - (1...3 кПа) и высокого (3... 12 кПа) давления. По направлению вращения колеса вентиляторы бывают правого вращения (правые), у которых колесо вращается по часовой стрелке, если смотреть со стороны привода, и левого вращения - с колесом, вращающимся против часовой стрелки.

В зависимости от состава перемещаемого воздуха вентиляторы изготовляют в следующих исполнениях: нормальном; антикоррозийном - для перемещения агрессивных сред (при их изготовлении применяют материалы, стойкие к воздействию воздуха с агрессивными примесями); взрывобезопасном - для перемещения взрывоопасных смесей (вентиляторы в этом исполнении имеют колесо, кожух и входные патрубки из алюминия или дюралюминия).

Радиальные вентиляторы имеют различные положения корпуса (рис. 1) в зависимости от направления вращения (Пр и Л) и угла поворота выходного патрубка. В обозначение радиального вентилятора входят буквы В и Ц, тип и номер вентилятора. Например, обозначение ВЦ4-70 № 6,3 указывает, что вентилятор центробежный, типа 4-70, номер 6,3 (соответствует наружному диаметру рабочего колеса в дециметрах).

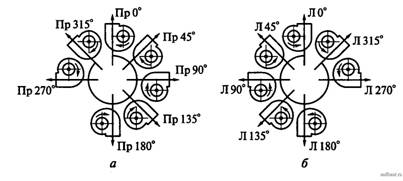

Положения корпусов вентиляторов правого (а) и левого (б) вращений

Рисунок 1. Положения корпусов вентиляторов правого (а) и левого (б) вращений

Радиальные вентиляторы ВЦ4-70 (рис. 2, 3) и ВЦ4-76 предназначены для перемещения воздуха температурой до 80 °С, не содержащего пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов. Вентиляторы ВЦ4-70 выпускают с номерами от 2,5 до 12,5, а ВЦ4-76 - с номерами от 8 до 20. Указанные вентиляторы комплектуют асинхронными электродвигателями серии АИ.

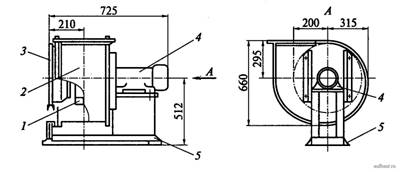

Общий вид радиального (центробежного) вентилятора типа ВЦ4-70 № 4

Рисунок 2. Общий вид радиального (центробежного) вентилятора типа ВЦ4-70 № 4: 1 - колесо; 2 - кожух; 3 - патрубок; 4 - электродвигатель; 5 - станина

У вентиляторов ВЦ4-46 (номера от 2 до 8) корпус может быть установлен в любом из семи положений по направлению выходного фланца (см. рис. 1).

Радиальные пылевые вентиляторы ВЦП7-40, изготовляемые из углеродистой и нержавеющей стали, применяют для перемещения воздуха, содержащего твердые механические примеси в количестве более 150 мг/м3. Они могут быть правого и левого вращения со всеми положениями, кроме Пр180° и Л180°.

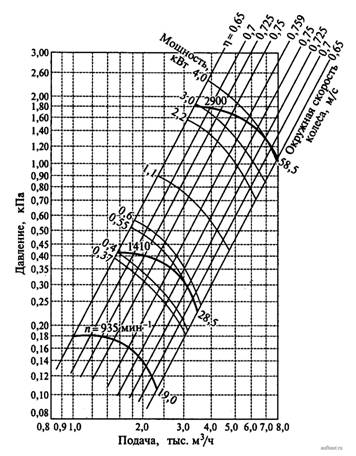

Аэродинамическая характеристика вентилятора ВЦ4-70 № 4

Рисунок 3. Аэродинамическая характеристика вентилятора ВЦ4-70 № 4

Осевые вентиляторы предназначены для перемещения воздуха температурой до 40 °С, не содержащего пыли и других твердых частиц, а также липких и волокнистых веществ в количестве более 10 мг/м3. Они состоят из рабочего колеса с лопастями пропеллерного типа, цилиндрического корпуса и привода. Лопасти осевых вентиляторов могут быть листовые и профильные. Промышленность выпускает осевые вентиляторы только с листовыми лопастями, изготовляемыми из металлического листа одинаковой толщины. В зависимости от соединения рабочих колес с приводом осевые вентиляторы выпускают шести конструктивных исполнений.

Осевые одноступенчатые вентиляторы с горизонтально расположенной осью вращения и диаметрами рабочих колес 400... 1250 мм создают рабочее давление до 1 кПа.

Крышные вентиляторы предназначены для перемещения воздуха и других неагрессивных газов температурой до 60 °С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3. Такие вентиляторы устанавливают на бесчердачных перекрытиях промышленных зданий и на кровле общественных, сельскохозяйственных и других сооружений.

Рабочее колесо вентилятора располагается горизонтально на вертикальной оси. Промышленность изготовляет следующие вентиляторы: крышные центробежные КЦЗ-90 № 4,5 и 6,3; центробежные виброизолированные КЦ4-84-В № 8, 10 и 12; осевые с колесом ЦЗ-04 № 4, 5 и 6, а также осевые виброизолированные с колесом ЦЗ-04 № 8 В и 12 В.

Калориферами (рис. 4, табл. 1) называют установки, предназначенные для нагревания воздуха в системах воздушного отопления и приточной вентиляции с использованием в качестве греющей среды горячей воды или пара. По движению теплоносителя по трубам калориферы подразделяют на одно- и многоходовые; по виду оребрения - на пластинчатые, спирально-навивные и накатные (рис. 5); по числу трубок по ходу воздуха - на малой модели - М (2 шт.), средней модели - С (3 шт.) и большой модели - Б (4 шт.); по материалу трубок - на стальные и биметаллические. В зависимости от габаритных присоединительных размеров калориферам присваивают номера от 1 до 12 (табл. 2).

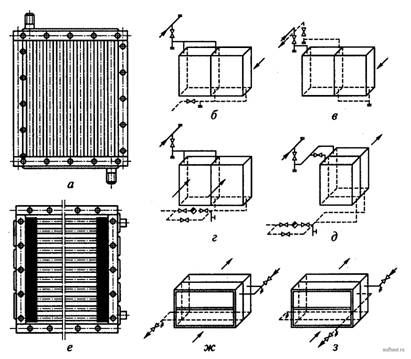

Калориферы и схемы их обвязок

Рисунок 4. Калориферы и схемы их обвязок: а - общий вид одноходового калорифера; б, в, г, д - обвязка одноходового калорифера по воде соответственно параллельно, последовательно, на паре параллельно по воздуху, последовательно по воздуху; е - общий вид многоходового калорифера; ж - обвязка калорифера параллельно по воде и последовательно по воздуху; з - обвязка калорифера параллельно по воде и по воздуху

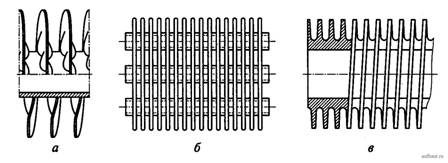

Виды оребрения калориферов

Рисунок 5. Виды оребрения калориферов: а - навивное; б - насадное; в - накатное
Таблица 1. Технические характеристики калориферов
Модель
Площадь поверхности нагрева, м2
Площадь живого сечения, м2
по воздуху
по теплоносителю

КФСО - спирально-навивной

одноходовой средней модели

9,77... 55,84

0,09...0,50

0,006...0,017

КФБО - спирально-навивной одноходовой большой модели

13,02...71,06

0,09...0,65

0,008...0,213

КВБ-П - пластинчатый многоходовой большой модели

13,02...71,06

0,105...1,30

0,0012…0,005

КСкЗ - биметаллический с накатным оребрением многоходовой средней модели

10,85...102,5

0,11...1,03

0,0085...0,002

Таблица 2. Присоединительные размеры калориферов по фронту, мм
Номер калорифера
Высота
Ширина

1

578

426

3

828

426

5

1203

423

8

828

551

10

1203

551

12

1703

1551

Воздуховоды круглого или прямоугольного сечения применяют для перемещения воздуха в вентиляционных установках. Воздуховоды и фасонные части к ним изготовляют в соответствии с Инструкцией по применению и расчету воздуховодов из унифицированных деталей для систем вентиляции, воздушного отопления и кондиционирования воздуха (ВСН 353-75).

Нормируемые внутренние размеры металлических воздуховодов приведены в табл. 3.

Размерный ряд переходов, тройников, крестовин, заглушек и базовых врезок приведен в ВСН 353-75.

Таблица 3. Нормируемые внутренние размеры поперечного сечения металлических воздуховодов
Диаметр воздуховода круглого сечения, мм
Размеры воздуховода прямоугольного сечения, мм

100

100x150

1250x600

200

250x250

1250x1250

250

300x150

1600x800

400

400x400

1600x1600

450

500x250

2000x1000

500

500x400

2000x1250

710

600x500

2550x1250

800

600x600

2500x1600

1000

800x500

2500x2500

1400

1000x500

3150x2500

2000

1000x1000

4000x3150

Примечание. Размеры воздуховодов из других материалов следует уточнять по данным заводов-изготовителей.

Для воздуховодов, по которым транспортируется воздух с примесью газов и паров, вызывающих коррозию стали, рекомендуются следующие антикоррозионные покрытия и материалы:

— мастика битуминоль - для защиты от действия воздуха, содержащего окислы азота, сернистый газ, пары аммиака, соляной и других кислот при температуре от -20 до +60 °С. Ею не следует пользоваться при наличии в воздухе примесей сильных окислителей (хромового ангидрида, тумана крепкой азотной кислоты, а также органических растворителей - бензола, ксилола, уайт-спирита и др.);

— бакелитовые лаки - для защиты воздуховодов от действия паров кислот, спирта (метилового и этилового), толуола и бензола; применяют при температуре воздуха до 120 °С;

— перхлорвиниловые лаки, грунты и эмали - обладают стойкостью к агрессивным средам (кислым, нейтральным и щелочным) при температурах до 60 °С и к действию влаги, но неустойчивы к хлорированным углеводородам.

Воздуховоды из пластмасс (фаолита, листового винипласта) изготовляют для перемещения воздуха, загрязненного парами или аэрозолями серной или соляной кислоты, а также парами бензола.

При перемещении пыли ответвления от воздуховодов должны быть присоединены таким образом, чтобы исключить возможность засорения их материалами, транспортируемыми из магистралей.

Воздухораспределители, предназначенные для подачи воздуха из системы вентиляции или воздушного отопления в обслуживаемое помещение, изготовляют нескольких типов (рис. 6, табл. 4): эжекционные центробежные (ВЭЦ) правого и левого исполнений; эжекционные потолочные (ВЭПв) нескольких типоразмеров; эжекционные пристенные (ВЭП) с декоративной решеткой и без нее.

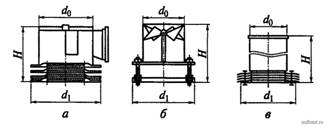

Общий вид воздухораспределителей типа ВЭЦ

Рисунок 6. Общий вид воздухораспределителей типа ВЭЦ (а), ВЭПв (б) и ВЭП (в)
Таблица 4. Размеры, мм, воздухораспределителей (см. рис. 6)
Марка
d0
d1
Н

ВЭЦ-2,8

280

364

464

ВЭЦ-6

630

880

683

ВЭЦ-9

900

1170

862

ВЭПв-3

315

437

514

ВЭПв-4,5

450

617

718

ВЭПв-9

900

1237

1413

ВЭП-3

315

437

590

ВЭП-4,5

450

617

830

ВЭП-6

630

880

1160

Душирующие патрубки (рис. 7, табл. 5) с верхним (ПДв) и нижним (ПДн) подводом воздуха без увлажнения предназначены для создания требуемых параметров воздуха на рабочих местах, подверженных тепловому облучению.

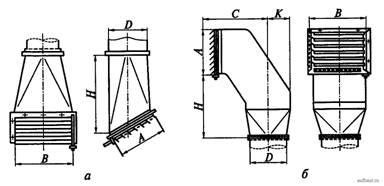

Общий вид душирующих патрубков типа ПДв (а) и ПДн (б)

Рисунок 7. Общий вид душирующих патрубков типа ПДв (а) и ПДн (б)
Таблица 5. Геометрические параметры душирующих патрубков (см. рис. 7)
Марка
Размеры, мм
Площадь живого сечения, м2
D
А
В
Н
С
К

ПДв-3

315

330

440

760

-

-

0,14

ПДв-4

400

440

560

960

-

-

0,23

ПДв-5

500

550

700

1200

-

-

0,36

ПДн-3

315

330

440

565

553

150

0,14

ПДн-4

400

440

560

780

589

190

0,23

ПДн-5

500

550

700

900

831

240

0,36
