Кровельные саморезы по металлу

с шайбой и резиновой прокладкой, наконечник - усиленное сверло, оцинкованные. ПОКРАСКА В БАЗОВЫЕ ЦВЕТА КРОВЛИ

Кровельные саморезы по металлу

Кровельные саморезы используются для крепления кровельных и фасадных (облицовочных) металлических листов к металлическим конструкциям, а также для крепления металлических кровельных листов при наложении одного на другой.
Саморез комплектуется шайбой с резиновой прокладкой EPDM. Максималная рекомендованная толщина просверливаемого материала при диаметре 5,5 - 5,3 мм, 6,5 - 6,3 мм.

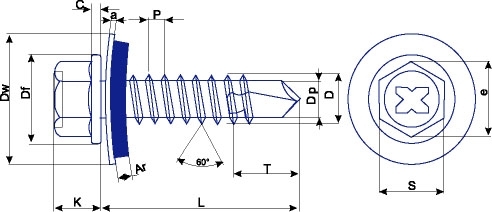

Технические характеристики

Обозначение	Твердость поверхности, HV	L длина, мм	P шаг резьбы, мм	C толщина бурта, мм	Df диаметр бурта, мм	е, мм	K высота головки, мм	S размер под ключ, мм
5,5 х 19	min 560	18,00-20,00	1,80	1,00	10,00-11,00	8,71 MIN	5,25-5,40	7,78-8,00
5,5 х 25	min 560	24,00-26,00	1,80	1,00	10,00-11,00	8,71 MIN	5,25-5,40	7,78-8,00
5,5 х 32	min 560	30,75-33,25	1,80	1,00	10,00-11,00	8,71 MIN	5,25-5,40	7,78-8,00
5,5 х 38	min 560	36,75-39,25	1,80	1,00	10,00-11,00	8,71 MIN	5,25-5,40	7,78-8,00
5,5 х 51	min 560	49,75-52,25	1,80	1,00	10,00-11,00	8,71 MIN	5,25-5,40	7,78-8,00
5,5 х 76	min 560	74,50-77,50	1,80	1,00	10,00-11,00	8,71 MIN	5,25-5,40	7,78-8,00

Обозначение	Твердость серцевины, HV	D наружный диаметр, мм	Dp диаметр сверла, мм	T длина сверла, мм	Ar толщина резины, мм	a толщина шайбы, мм	Приблизительный вес 1000 шт., кг
5,5 х 19	240-425	5,28-5,46	4,55-4,70	7,50-9,00	2,30-2,70	0,9-1,10	5,60
5,5 х 25	240-425	5,28-5,46	4,55-4,70	7,50-9,00	2,30-2,70	0,9-1,10	6,33
5,5 х 32	240-425	5,28-5,46	4,55-4,70	7,50-9,00	2,30-2,70	0,9-1,10	7,55
5,5 х 38	240-425	5,28-5,46	4,55-4,70	7,50-9,00	2,30-2,70	0,9-1,10	7,84
5,5 х 51	240-425	5,28-5,46	4,55-4,70	7,50-9,00	2,30-2,70	0,9-1,10	9,45
5,5 х 76	240-425	5,28-5,46	4,55-4,70	7,50-9,00	2,30-2,70	0,9-1,10	12,27

Обозначение	Твердость поверхности, HV	L длина, мм	P шаг резьбы, мм	C толщина бурта, мм	Df диаметр бурта, мм	е, мм	K высота головки, мм	S размер под ключ, мм
6,3 х 19	min 560	18,00-20,00	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 25	min 560	24,00-26,00	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 32	min 560	30,75-33,25	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 38	min 560	36,75-39,25	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 51	min 560	48,75-51,25	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 60	min 560	58,75-61,25	1,80	1,00	10,00-11,00	10,95 MIN	10,95 MIN	9,78-10,00
6,3 х 70	min 560	58,75-61,25	1,80	1,00	10,00-11,00	10,95 MIN	10,95 MIN	9,78-10,00
6,3 х 80	min 560	78,50-81,50	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 100	min 560	98,50-101,50	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 130	min 560	128,50-131,50	1,80	1,00	10,00-11,00	10,95 MIN	5,75-5,90	9,78-10,00
6,3 х 150	min 560	148,50-151,50	1,80	1,00	10,00-11,00	10.95 MIN	5,75-5,90	9,78-10,00

Обозначение	Твердость серцевины, HV	D наружный диаметр, мм	Dp диаметр сверла, мм	T длина сверла, мм	Ar толщина резины, мм	a толщина шайбы, мм	Прибл. вес 1000 шт., кг
6,3 х 19	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	7,42
6,3 х 25	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	8,40
6,3 х 32	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	9,50
6,3 х 38	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	10,40
6,3 х 51	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	12,60
6,3 х 60	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	14,00
6,3 х 70	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	17,30
6,3 х 80	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	17,30
6,3 х 90	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	20,20
6,3 х 100	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	24,00
6,3 х 130	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	40,00
6,3 х 150	240-425	6,03-6,25	5,40-5,55	8,00-9,50	2,30-2,70	0,9-1,10	45,00
