Самоходные бурильно-крановые машины

Самоходные бурильно-крановые машины широко применяют в городском строительстве при устройстве свайных оснований зданий и сооружений, опор мостов, трубопроводов, линий электроснабжения и связи, колодцев, ограждений, а также при обустройстве дорог, посадке деревьев и кустарников. Они представляют собой совместно действующее бурильное и специальное крановое оборудование, смонтированное на шасси серийных автомобилей и тракторов, привод которого осуществляется от двигателя базовой машины или самостоятельной силовой установки. Бурильным оборудованием проходят способом механического вращательного бурения вертикальные и наклонные скважины в талых и сезонно промерзающих грунтах, а специальным крановым - устанавливают в пробуренные скважины сваи, столбы, железобетонные опоры, блоки колодезных облицовок и другие элементы.

По типу базовой машины бурильно-крановые машины разделяют на автомобильные и тракторные; по принципу действия бурильного оборудования - на машины цикличного и непрерывного действий; по типу привода бурильного и кранового оборудования различают машины с механическим, гидравлическим и смешанным (гидромеханическим) приводами; по виду исполнения бурильно-кранового оборудования - на машины с совмещенным (бурильное и крановое оборудование смонтированы на одной мачте) и раздельным (бурильное оборудование смонтировано на мачте, крановое - на стреле) оборудованием; по возможности поворота рабочего оборудования в плане машины разделяют на неповоротные и поворотные; по расположению рабочего оборудования на базовом шасси - с задним и боковым расположением у неповоротных машин, на поворотной платформе - у поворотных.

Главный параметр бурильно-крановых машин - максимальная глубина разбуриваемой скважины (м). К основным параметрам относятся: диаметр бурения (скважины), угол бурения (угол наклона оси скважины к горизонту), грузоподъемность кранового оборудования.

В качестве сменного бурильного инструмента бурильно-крановых машин используются лопастные, кольцевые и шнековые буры, закрепляемые на конце бурильной штанги, которой сообщается крутящий момент и усилие подачи.

Лопастной бур (рис. 1, а) состоит из корпуса 1 с двумя копающими лопастями в виде двухзаходного винта, забурника 5 и заслонки 2. Лопасти оснащены сменными резцами 4, разрыхляющими грунт и установленными в резцедержателях 3. Забурник, расположенный на конце бурильной головки, задает буру направление и удерживает его на оси бурения. Заслонки препятствуют просыпке грунта при выемке грунта из скважины. Бур крепится к нижнему концу бурильной штанги с помощью пальца. Шнековый (винтовой) бур (рис. 1, б) представляет собой трубчатый остов 9 с винтовыми транспортирующими грунт спиралями в виде сплошной ленты 10. Шнек имеет хвостовик 11 для крепления на конце бурильной штанги. К шнеку крепится сменная бурильная головка 8 с резцами 7 и забурником 6.

Буры бурильно-крановых машин

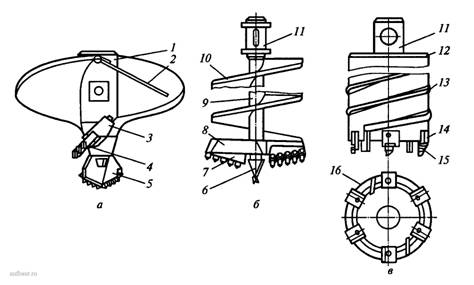

Рис. 1. Буры бурильно-крановых машин

Кольцевой бур (рис. 1, в) разрушает грунт по периферии и формирует кольцевую щель, отделяющую керн от массива. Бур состоит из корпуса 12 в виде трубы, на нижней торцевой части которой равномерно расположены кулачки 14 с резцами 15. Поверхность корпуса бура снабжена винтовыми лопастями 13, транспортирующими разрушенный грунт (породу) из кольцевой щели на дневную поверхность. Две отклоняющие планки 16 отбрасывают разрушенный грунт к наружной стенке кольцевой щели.

При бурении скважин в мерзлых грунтах применяют резцы и забурники, армированные твердосплавными пластинками. Бурение скважин осуществляется при вращении бурильного инструмента с одновременным его движением вниз. В процессе бурения скважина необходимой глубины образуется за несколько повторяющихся циклов, каждый из которых включает последовательно выполняемые операции бурения, подъема бурильного инструмента на дневную поверхность, его разгрузку и возврат в забой.

Для бурения скважин различных диаметров каждая бурильно-крановая машина комплектуется набором сменного бурильного инструмента.
