Справочник строителя | Блоки оконные из ПВХ профилей

КЛАССИФИКАЦИЯ

Изделия классифицируют по ГОСТ 23166, а также по вариантам конструктивного исполнения и виду отделки лицевых поверхностей ПВХ профилей.

По вариантам конструктивного исполнения ПВХ профилей оконные блоки подразделяют на изделия с одно-, двух-, трех-, четырех- и более камерными профилями.

По виду отделки лицевых поверхностей изделия подразделяют на:

белого цвета, окрашенные в массе;

отделанные декоративной пленкой (ламинированные);

с коэкструдированным лицевым покрытием.

Узлы основных притворов с внутренним и наружным уплотнениями

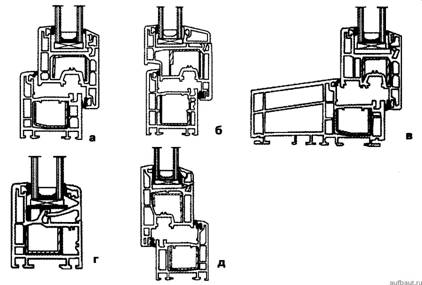

Рисунок 1. Узлы основных притворов с внутренним и наружным уплотнениями (ГОСТ 30674-99)
a - оконная система из трехкамерных профилей;
б - оконная система с четырехкамерной створкой и трехкамерной коробкой (расположение наружных стенок створок и коробок в одной плоскости);
в - оконная система из многокамерных профилей с расширенной коробкой;
г - оконная система с остекленной коробкой;
д - оконная система из трехкамерных профилей (открывание наружу)

Узлы основных притворов с различными видами уплотнений

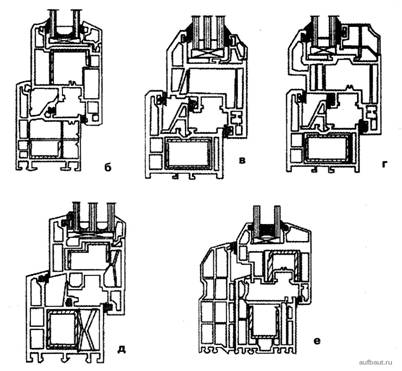

Рисунок 2. Узлы основных притворов с различными видами уплотнений (ГОСТ 30674-99)
а, б - оконные системы из трехкамерных профилей со средним и внутренним уплотнениями;
в - оконная система с четырехкамерной створкой и трехкамерной коробкой, с наружным, средним и внутренним уплотнениями;
г - оконная система с многокамерной створкой и трехкамерной коробкой с наружным, средним и внутренним уплотнениями (расположение лицевых наружных стенок створок и коробок в одной плоскости);
д - оконная система с четырехкамерными створкой и коробкой с наружным, средним и внутренним уплотнениями;
е - оконная система с четырехкамерной створкой и многокамерной составной коробкой с наружным, средним и внутренним уплотнениями

Узлы импостного и штульпового притворов

Рисунок 3. Узлы импостного и штульпового притворов (ГОСТ 30674-99)
а - тягостной притвор оконной системы с наружным и внутренним уплотнениями;
б - штульповой (безимпостный) притвор оконной системы с наружным и внутренним уплотнениями;
в - штульповой (безимпостный) притвор оконной системы со средним и внутренним уплотнениями;
г - импостный притвор не открывающихся и открывающихся элементов оконной системы со средним и внутренним уплотнениями
