ТИПЫ, РАЗМЕРЫ И МАРКИ

В зависимости от способа открывания окна подразделяют на серии:

В - открывающиеся внутрь помещения;

Н - открывающиеся наружу;

Г - глухие (неоткрывающиеся).

Окна серий В и Н состоят из коробок, переплетов и остекления, серии Г - из коробок и остекления.

Окна серий В и Н представляют собой одинарную конструкцию с одним рядом остекления или спаренную конструкцию с двумя рядами остекления.

Окна серии Г представляют собой одинарную конструкцию с одним рядом остекления.

Окна серий Н и Г следует применять только в одноэтажных зданиях, а серии В - в одно- и многоэтажных зданиях.

серия В - окна, открывающиеся внутрь помещения серия Г - глухие (неоткрывающиеся) окна

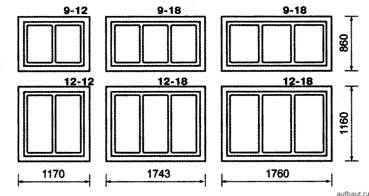

Рисунок 1. Габаритные размеры окон для зданий сельскохозяйственных предприятий (ГОСТ 12506-81)
серия В - окна, открывающиеся внутрь помещения
серия Г - глухие (неоткрывающиеся) окна

Примечания.

Схемы окон изображены со стороны фасада.

Цифры над схемами означают размеры окон в модулях.

Схемы заполнения переплетами показаны для окон серии Н.

серия В - окна, открывающиеся внутрь помещения серии: Г - глухие окна; Н - открывающиеся наружу

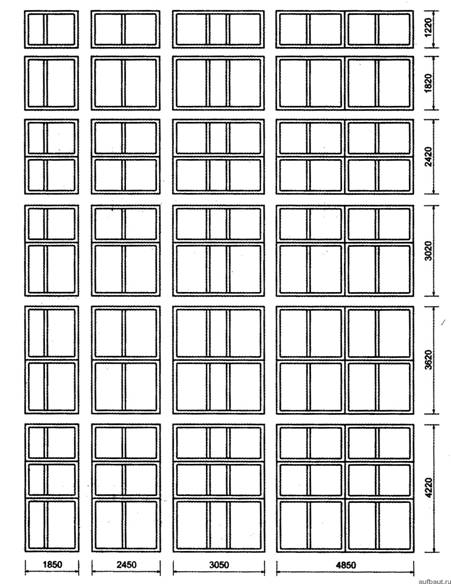

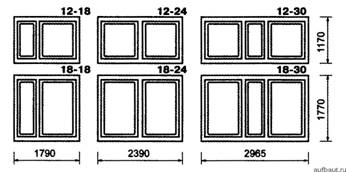

Рисунок 2. Габаритные размеры окон для зданий промышленных предприятий (ГОСТ 12506-81)
серия В - окна, открывающиеся внутрь помещения
серии: Г - глухие окна; Н - открывающиеся наружу

Примечания.

Схемы окон изображены со стороны фасада.

Цифры над схемами означают размеры окон в модулях.

Схемы заполнения переплетами показаны для окон серии Н.

Заполнение оконных проемов с простеночным остеклением для зданий промышленных предприятий

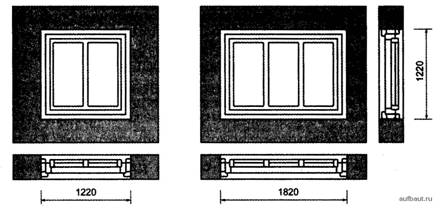

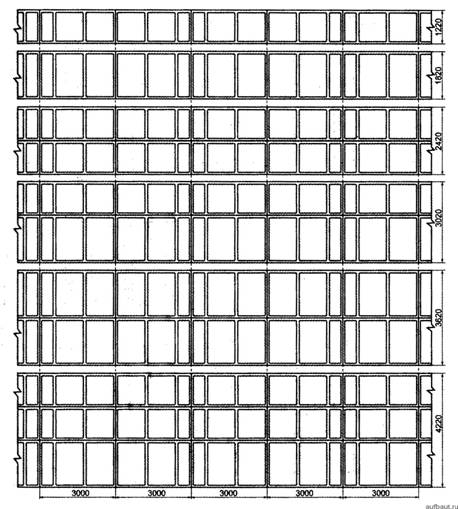

Рисунок 3. Заполнение оконных проемов с простеночным остеклением для зданий промышленных предприятий (ГОСТ 12506-81)

Заполнение оконных проемов с ленточным остеклением для промышленных зданий

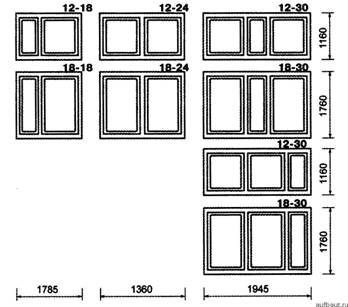

Рисунок 4. Заполнение оконных проемов с ленточным остеклением для промышленных зданий (ГОСТ 12506-81)

серия В - окна, открывающиеся внутрь помещения серия Г - глухие (неоткрывающиеся) окна

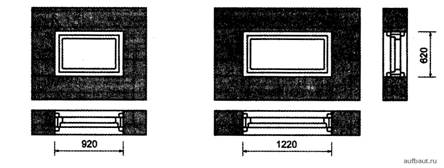

Рисунок 5. Заполнение оконных проемов с простеночным остеклением для зданий сельскохозяйственных предприятий (ГОСТ 12506-81)
серия В - окна, открывающиеся внутрь помещения
серия Г - глухие (неоткрывающиеся) окна

Заполнение проемов должно производиться:

в зданиях промышленных предприятий – одним или несколькими оконными блоками по высоте и ширине проема;

в зданиях сельскохозяйственных предприятий – по высоте одним, а по ширине – одним или несколькими оконными блоками.

В зданиях промышленных предприятий для заполнения проемов высотой более 18М (М=100мм) и шириной 30М должны применяться оконные блоки с шириной деталей коробки 124 мм.
