ЭЛЕМЕНТЫ И СХЕМЫ СИСТЕМ ВНУТРЕННЕГО ВОДОСНАБЖЕНИЯ

Система внутреннего холодного водоснабжения состоит из следующих основных узлов (рис.1): ввода, водомерного узла, установки для повышения давления, запасных и регулирующих емкостей, внутренней водопроводной сети, трубопроводной и водоразборной арматуры. Система горячего водоснабжения дополнительно имеет устройство для нагрева воды. В производственном и горячем водопроводах иногда в систему включают местные очистные сооружения (фильтры, деаэраторы и т.д.).

Элементы внутреннего (холодного) водоснабжения

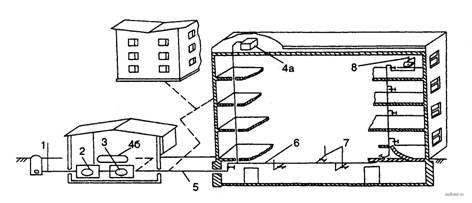

Рисунок 1. Элементы внутреннего (холодного) водоснабжения: 1 - ввод; 2 - водомерный узел; 3 - установка для повышения давления; 4 - запасные и регулирующие емкости (4а - водонапорный бак; 4б - гидропневматический бак); 5 - квартальная сеть; 6 - внутренняя сеть; 7 - трубопроводная арматура; 8 - водоразборная арматура

Вводом называют трубопровод, соединяющий наружную водопроводную сеть с водомерным узлом, установленным в здании или специальном помещении (центральном тепловом пункте, бойлерной, насосной и т.д.).

Водомерный узел служит для измерения количества воды, поданной в здание, и состоит из водосчетчика и арматуры, необходимой для его отключения.

Установки для повышения давления увеличивают давление во внутренней сети, когда гарантийное давление (наименьшее давление в городской сети в точке присоединения ввода) Ргар в городской сети недостаточно для подачи воды всем высокорасположенным потребителям системы внутреннего водоснабжения.

Запасные регулирующие емкости создают запас воды в системе, необходимый для бесперебойного снабжения потребителей, при аварии или в случае несоответствия режима подачи воды наружной сетью режиму водопотребления в здании. Емкости выполняют в виде водонапорных баков, устанавливаемых в самой высокой точке здания, или гидропневматических баков, располагаемых в нижней части здания на уровне земли или ниже его.

Водопроводная сеть распределяет воду между потребителями.

При снабжении водой группы зданий, питающихся от одного ввода (см. рис.1), водопроводные сети системы внутреннего водоснабжения разделяются на внутренние и квартальные (внутриплощадочные) сети. Внутренние сети распределяют воду каждому потребителю, расположенному внутри здания. Квартальные сети подают воду от водомерного узла к внутренним сетям отдельных зданий.

Трубопроводная арматура управляет потоком воды.

Водоразборная арматура регулирует подачу воды потребителям.

Количество элементов в каждой конкретной системе, а также их взаимное расположение (схема внутреннего водопровода) определяются требованиями к бесперебойности подачи воды, соотношением давления в наружной сети и давления, требуемого для надежной работы внутреннего водопровода здания.

Схемы внутреннего водопровода

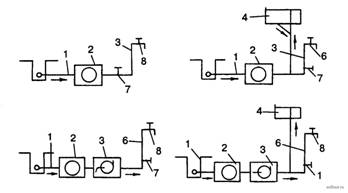

Рисунок 2. Схемы внутреннего водопровода: а - простая; б - с регулирующей емкостью; в - с установкой для повышения давления; г - с емкостью и установкой для повышения давления; 1 - ввод; 2 - водомерный узел; 3 - установка для повышения давления; 4 - запасные и регулирующие емкости; 5 - квартальная сеть; 6 - внутренняя сеть; 7 - трубопроводная арматура; 8 - водоразборная арматура

Простая схема (ввод - водомер - сеть и арматура) применяется, если давление в наружной сети всегда больше давления, требуемого для подъема воды к самому высокорасположенному и удаленному потребителю в здании, преодоления сопротивления движению воды в трубопроводах и создания перед водоразборной арматурой давления, необходимого для ее нормальной работы. Благодаря своей простоте эта схема является наиболее распространенной для зданий высотой до 5-6 этажей.

Схема с регулирующей емкостью применяется, когда давление в наружной сети меньше требуемого в течение нескольких часов в сутки (обычно в период наибольшего водопотребления). В период повышенного давления в наружной сети вода накапливается в баке и в часы уменьшения давления ниже требуемого питание системы осуществляется от бака.

Данная схема используется также для создания запаса воды, необходимого для бесперебойной работы внутреннего водопровода, например, если наружная сеть не обеспечивает подачу воды в заданном количестве, в противопожарных водопроводах для хранения неприкасаемого запаса, а также в банях, прачечных и ряде предприятий местной промышленности.

При использовании в качестве регулирующей емкости водонапорного бака давление во внутренней сети, определяемое высотой уровня воды в баке, практически постоянно в течение суток. Поэтому эту схему применяют в зданиях с повышенными требованиями к стабильности давления в сети и перед арматурой, например, банях, душевых павильонах, в ряде производственных зданий перед технологическим оборудованием.

Недостатками схемы с водонапорным баком являются возможность загрязнения и застаивания воды, необходимость периодической очистки баков, значительные нагрузки на строительные конструкции, высокая температура воды летом. Поэтому используют схемы с гидропневматическими баками. Наиболее часто эта схема применяется в противопожарных и объединенных хозяйственно-противопожарных системах многоэтажных зданий для хранения регулирующего или противопожарного запаса воды. Как правило, гидропневматические баки работают совместно с водоповысительной установкой.

В системе могут устанавливаться несколько емкостей, например, две разделительные емкости для хранения отдельно регулирующего объема и запасного противопожарного объема.

Схема с установкой для повышения давления используется при постоянном или длительном недостатке давления в наружной водопроводной сети и небольшой неравномерности водопотребления. Данная схема может быть использована и при периодической нехватке давления в наружной сети. При этом насосы включаются автоматически или вручную в периоды уменьшения давления в наружной сети ниже требуемого.

Вопрос о том, что целесообразнее использовать при периодическом недостатке давления - систему с водоповысительной установкой или с регулирующей емкостью, решается на основе технико-экономических расчетов с учетом эксплуатационных расходов.

Схема с емкостью и установкой для повышения давления используется при большой неравномерности водопотребления, необходимости иметь запас воды в системе при длительном или постоянном недостатке давления в наружной сети. Совместное использование водоповысительной установки и регулирующей емкости позволяет получить минимальные размеры баков даже при большой неравномерности водопотребления. Это позволяет использовать данную схему, если в здании трудно установить бак больших размеров. В большинстве случаев емкость размещают после установки для повышения давления. При давлении в наружной сети менее 0,05 МПа и в производственном водопроводе емкости устанавливают перед ней.

Схему водопровода выбирают на основе требований к бесперебойности подачи воды, режима работы наружной сети, необходимости экономного и рационального использования воды в здании, технико-экономических показателей.

Первоначально принимают простую схему водопровода и определяют приблизительно требуемое давление Ртр, МПа, в системе.

На основе сравнения Рт и Ргар принимаем: при Ртр < Ргар - простую схему, при Ртр > Ргар - схему с установкой для повышения давления.

Если надежность подачи воды водопитателем - наружной сетью - недостаточна, наблюдаются временные перерывы в подаче воды или снижение давления, для бесперебойной подачи воды необходимо применить схему с запорно-регулирующей емкостью. Необходимость такой схемы определяют на основе анализа графиков изменения давления и расхода в наружной сети.
