СИСТЕМЫ ПАРОВОГО ОТОПЛЕНИЯ

Если нагревать воду в открытом сосуде при атмосферном давлении, то ее температура будет непрерывно повышаться до тех пор, пока вся масса воды не прогреется и не закипит. В процессе нагревания испарение воды происходит с ее открытой поверхности, при кипении пар из воды образуется на нагреваемой поверхности и частично во всем объеме жидкости. Температура воды остается при этом постоянной (равной в рассматриваемом случае около 100 °С), несмотря на продолжающийся извне подвод теплоты к сосуду. Это явление объясняется тем, что при кипении подводимая теплота расходуется на работу по расщеплению частичек воды и образование из них пара.

При нагревании воды в закрытом сосуде ее температура повышается также лишь до тех пор, пока вода не закипит. Выделяющийся из воды пар скапливается в верхней части сосуда над поверхностью уровня воды; его температура равна температуре кипящей воды. Такой пар называют насыщенным.

Если пар из сосуда не отводится, а подвод теплоты к нему (извне) продолжается, то давление во всем объеме сосуда будет увеличиваться. Вместе с увеличением давления станет увеличиваться и температура кипящей воды и образующегося из нее пара. Опытным путем установлено, что каждому давлению соответствуют своя температура насыщенного пара и равная ей температура кипения воды, а также свой удельный объем пара.

Так, при атмосферном давлении (0,1 МПа) вода начинает кипеть и превращается в пар при температуре около 100 °С (точнее при 99,1 °С); при давлении 0,2 МПа - при 120 °С; при давлении 0,5 МПа - при 151,1 °С; при давлении 10 МПа - при 310 °С. Из приведенных примеров видно, что с ростом давления температура кипения воды и равная ей температура насыщенного пара увеличиваются. Удельный объем пара с ростом давления, наоборот, уменьшается.

При давлении 22,5 МПа нагреваемая вода переходит в насыщенный пар мгновенно, поэтому скрытая теплота парообразования при этом давлении равна нулю. Давление пара 22,5 МПа называют критическим.

Если насыщенный пар охлаждать, то он станет конденсироваться, т.е. превратится в воду; при этом он будет отдавать свою теплоту парообразования охлаждающему телу. Указанное явление имеет место в системах парового отопления, в которые насыщенный пар поступает из котельной или паровой магистрали. Здесь он охлаждается воздухом помещения, отдает воздуху свою теплоту, за счет чего последний нагревается, а пар конденсируется.

Состояние насыщенного пара является весьма неустойчивым: даже небольшие изменения давления и температуры приводят к конденсации части пара или же, наоборот, к испарению капелек воды, имеющихся в насыщенном паре. Насыщенный пар, совершенно не содержащий капелек воды, называют сухим насыщенным; насыщенный пар с капельками воды называют влажным.

В качестве теплоносителя в системах парового отопления применяют насыщенный пар, температура которого соответствует определенному давлению.

Системы парового отопления классифицируют по следующим признакам:

— по начальному давлению пара - системы низкого давления (ризб < 0,07 МПа);

— способу возврата конденсата - системы с самотечным возвратом (замкнутые) и с возвратом конденсата с помощью питательного насоса (разомкнутые);

— конструктивной схеме прокладки трубопроводов - системы с верхней, нижней и промежуточной прокладкой распределительного паропровода, а также с прокладкой сухого и мокрого конденсатопровода.

Схема системы парового отопления низкого давления с верхней прокладкой паропровода показана на рис. 1, а. Насыщенный пар, образующийся в котле 1, пройдя сухопарник (сепаратор) 12, попадает в паропровод 5 и далее поступает в отопительные приборы 7. Здесь пар отдает свою теплоту через стенки приборов воздуху отапливаемого помещения и превращается в конденсат. Последний стекает по возвратному конденсатопроводу 10 в котел 1, преодолевая при этом давление пара в котле за счет давления столба конденсата, который поддерживается высотой 200 мм по отношению к уровню воды в сухопарнике 12.

Система парового отопления низкого давления

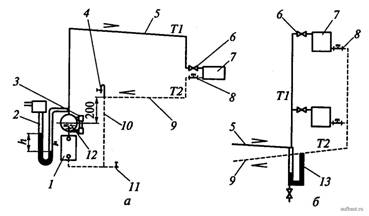

Рисунок 1. Система парового отопления низкого давления: а - схема системы с верхней прокладкой паропровода; б - стояк с нижней разводкой пара; 1 - котел; 2 - гидравлический затвор; 3 - водомерное стекло; 4 - воздушная трубка; 5 - подающий паропровод; 6 - паровой вентиль; 7 - отопительный прибор; 8 - тройник с пробкой; 9 - конденсатопровод сухой; 10 - конденсатопровод мокрый; 11 - трубопровод подпитки; 12 - сухопарник; 13 - перепускная петля

В верхнюю часть возвратного конденсатопровода 10 вмонтирована трубка 4, соединяющая его с атмосферой для продувки в момент ввода и вывода системы из эксплуатации.

Уровень воды в сухопарнике контролируют с помощью водомерного стекла 3. Для предупреждения повышения давления пара в системе выше заданного уровня устанавливают гидравлический затвор 2 с рабочей высотой жидкости, равной h.

Регулировку системы парового отопления производят паровыми вентилями 6 и контрольными тройниками 8 с пробками, добиваясь, чтобы при работе парового котла в расчетном режиме в каждый отопительный прибор поступало такое количество пара, которое успевало бы полностью в нем сконденсироваться. В этом случае из предварительно открытого контрольного тройника выделение пара практически не наблюдается и вероятность «проскока» конденсата в воздушную трубку 4 ничтожна мала. Потери конденсата в системе парового отопления компенсируют подпиткой барабана котла специально обработанной водой (освобожденной от солей жесткости), подаваемой по трубопроводу 11.

Системы парового отопления, как уже отмечалось, бывают с верхней и нижней разводками паропровода. Недостатком нижней разводки пара (рис. 1, б) является то, что образующийся конденсат в подъемных и вертикальных стояках стекает навстречу пару и иногда перекрывает паропровод, вызывая гидравлические удары. Более спокойный слив конденсата происходит, если паропровод 5 проложен с уклоном в сторону движения пара, а конденсатопровод 9 - в сторону котла. Для слива попутного конденсата из паропровода в конденсатопровод систему снабжают специальными перепускными петлями 13.

Если сеть парового отопления имеет большое разветвление, то самотечный слив конденсата производят в специальный сборный бак 3 (рис. 2), откуда его перекачивают насосом 8 в котел 1. Насос работает периодически, в зависимости от изменения уровня воды в сухопарнике 2. Такую схему отопления называют разомкнутой; в ней для отделения конденсата от пара, как правило, используют конденсатоотводчики (конденсатные горшки) 7. Последние чаще всего имеют поплавковую или сильфонную конструкцию (рис. 3).

Схема принудительного возврата конденсата

Рисунок 2. Схема принудительного возврата конденсата: 1 - котел; 2 - сухопарник; 3 - конденсатосборный бак; 4 - воздушная трубка; 5 - обводная линия; 6 - паровые вентили; 7 - конденсатоотводчик; 8 - подпиточный насос; 9 - обратный клапан

Поплавковый конденсатоотводчик (см. рис. 3, б) работает так. Пар и конденсат через входное отверстие поступают под поплавок 3, который соединен рычагом с шаровым клапаном 4. Поплавок 3 имеет форму колпака. Под давлением пара он всплывает, закрывая шаровой клапан 4. Конденсат заполняет всю камеру конденсатоотводчика; при этом пар под клапаном конденсируется и поплавок тонет, открывая шаровой клапан. Конденсат отводится в направлении, указанном стрелкой, до тех пор, пока новые порции пара, скопившиеся под колпаком, не заставят колпак всплыть. Затем цикл работы конденсатоотводчика повторяется.

Конденсатоотводчики

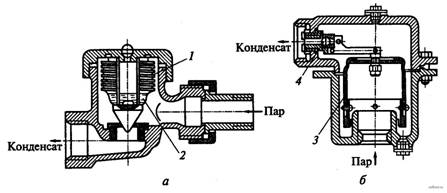

Рисунок 3. Конденсатоотводчики: а – сильфонный; б – поплавковый; 1 – сильфон; 2 – легкокипящая жидкость; 3 – поплавок (опрокинутый колпак); 4 – шаровый клапан

На промышленных предприятиях, имеющих производственные потребители пара повышенного давления, системы парового отопления подключают к теплофикационным магистралям по схемам высокого давления (рис. 4). Пар от собственной или районной котельной поступает в распределительную гребенку 1, где давление его контролируют манометром 3. Затем по отходящим от гребенки 1 паропроводам 2 пар направляют к производственным потребителям, а по паропроводам Т1 - к потребителям системы парового отопления. Паропроводы Т1 подсоединены к гребенке 6 парового отопления, а гребенка 6 - к гребенке 1 через редукционный клапан 4. Редукционный клапан дросселирует пар до давления не более 0,3 МПа. Разводку паропроводов высокого давления систем парового отопления выполняют, как правило, поверху. Диаметры паропроводов и поверхности нагрева отопительных приборов этих систем несколько меньше, чем у систем парового отопления низкого давления.

Схема парового отопления высокого давления

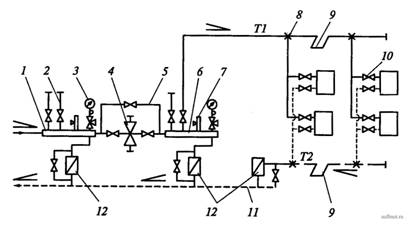

Рисунок 4. Схема парового отопления высокого давления: 1 - распределительная гребенка; 2 - паропровод; 3 - манометр; 4 - редукционный клапан; 5 - байпас (обводная линия); 6 - гребенка системы отопления; 7 - грузовой предохранительный клапан; 8 - неподвижная опора; 9 - компенсаторы; 10 - паровые вентили; 11 - конденсатопровод; 12 - конденсатоотводчики

Недостатком систем парового отопления является трудность регулирования теплопроизводительности отопительных приборов, что, в конечном счете, приводит к перерасходу топлива в течение отопительного сезона.

Диаметры трубопроводов паровых систем отопления рассчитывают отдельно для паропроводов и конденсатопроводов. Диаметры паропроводов низкого давления определяют так же, как в системах водяного отопления. Потери давления в главном циркуляционном кольце системы ?ррк, Па, представляют собой сумму сопротивлений (потерь давления) всех участков, входящих в это кольцо:

(1)

где R - удельная потеря давления на трение по длине кольца (потеря давления, приходящаяся на один погонный метр кольца), Па/м; l - длина участка главного кольца, м; Z - потери давления на преодоление местных сопротивлений участка, Па.

Задаваясь значением ?ррк, определяют удельную потерю давления на трение по формуле

(2)

где n - доля потери давления на трение от общих потерь в кольце; ?I - суммарная длина участков главного циркуляционного кольца, м.

Затем определяют требуемое давление пара в котле рк, которое должно обеспечивать преодоление потерь давления в главном циркуляционном кольце. В системах парового отопления низкого давления разность давлений пара в котле и перед нагревательными приборами расходуется только на преодоление сопротивлений паровой магистрали, а конденсат возвращается самотеком. Для преодоления сопротивления отопительных приборов предусматривают запас давления рпр = 2000 Па. Удельную потерю давления пара можно определить по формуле

(3)

где 0,9 - значение коэффициента, учитывающего запас давления на преодоление неучтенных сопротивлений.

Для систем парового отопления низкого давления долю потерь на трение n принимают 0,65, а для систем высокого давления - 0,8. Вычисленное по формуле (3) значение удельной потери давления должно равняться или быть несколько больше значения, определенного по формуле (2).

Диаметры паропроводов определяют с учетом вычисленных удельных потерь давления и тепловой нагрузки каждого расчетного участка.

Диаметры паропроводов можно также определять, используя специальные таблицы в справочниках или номограмму (рис. 5), составленную для средних значений плотности пара низкого давления. При конструировании систем парового отопления скорость пара в паропроводах следует принимать с учетом рекомендаций, приведенных в табл. 1.

Таблица 1. Скорости пара в паропроводах
Давление пара, кПа
Направление движения пара и конденсата
Предельная скорость пара, м/с

70 и менее

Попутное

30

Встречное

20

Более 70

Попутное

80

встречное

60

В остальном методика гидравлического расчета паропроводов низкого давления и сопротивлений циркуляционных колец полностью аналогична расчету трубопроводов водяных систем отопления.

Конденсатопроводы паровых систем отопления низкого давления удобно рассчитывать, используя верхнюю часть приведенной на рис. 5 номограммы.

Номограмма для расчета диаметров паропроводов и самотечных конденсатопроводов

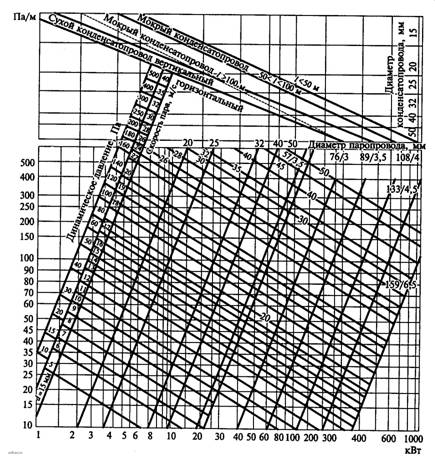

Рисунок 5. Номограмма для расчета диаметров паропроводов и самотечных конденсатопроводов

При расчете паропроводов систем отопления высокого давления необходимо учитывать изменения объема пара от давления и уменьшение его объема при транспортировании вследствие попутной конденсации.

Расчет диаметров производят при следующих значениях параметров пара: плотность 1 кг/м3; давление 0,08 МПа; температура 116,3 °С; кинематическая вязкость 21 • 106 м2/с. Для указанных параметров пара составлены специальные таблицы и построены номограммы, позволяющие подобрать диаметры паропроводов. После выбора диаметров производят пересчет удельной потери давления на трение с учетом действительных параметров проектируемой системы по формуле

Расчет диаметров

(4)

где RT - удельная потеря давления на трение, Па/м, найденная по расчетным таблицам или номограмме для пара плотностью 1 кг/м3; ?д - действительная плотность пара, кг/м3, принимаемая по среднему давлению пара на участках.

Действительную скорость пара определяют по формуле

Действительную скорость пара

(5)

где v - скорость пара, найденная по расчетным таблицам или номограмме.

При определении диаметров коротких паропроводов часто пользуются упрощенным методом, производя расчет по предельно допустимым скоростям движения пара.

К эксплуатационным преимуществам систем парового отопления относятся: простота пуска системы в работу; отсутствие циркуляционных насосов; низкая металлоемкость; возможность использования в ряде случаев отработавшего пара.

Недостатками систем парового отопления являются: низкая долговечность трубопроводов из-за повышенной коррозии внутренних поверхностей, вызываемой влажным воздухом в периоды прекращения подачи пара; шум, обусловленный большой скоростью движения пара по трубам; частые гидравлические удары от встречного движения попутного конденсата в подъемных паропроводах; низкие санитарно-гигиенические качества из-за высокой температуры (более 100 °С) поверхности отопительных приборов и труб, пригорания пыли и возможности ожогов людей.

В производственных помещениях с повышенными требованиями к чистоте воздуха, а также в жилых, общественных, административных и административно-бытовых зданиях применять паровое отопление нельзя. Системы парового отопления допускается использовать только в непожаро- и невзрывоопасных производственных помещениях с кратковременным пребыванием людей.
