КЛАССИФИКАЦИЯ ПОДМЕТАЛЬНО-УБОРОЧНЫХ МАШИН

Подметально-уборочные машины предназначены для удаления загрязнений с твердых дорожных и аэродромных покрытий, очистки городских территорий, сбора и транспортирования смета. Загрязнения на дорожном покрытии увеличивают проскальзывание колес автомобильного транспорта, особенно в сырую погоду. Качественная очистка дорожных покрытий может повысить коэффициент сцепления колес с дорогой на 12 -15 % и среднюю скорость движения транспорта, снизить непроизводительные потери энергии на пробуксовывание колес. В загрязнениях на поверхности дороги 10 - 40 % составляют мелкодисперсные пылеватые частицы, которые при движении транспорта взвешиваются в воздухе, преимущественно на высоте до 1,5 - 2 м. Скорость осаждения частиц диаметром 0,1 мм составляет 0,3 м/с, а диаметром 10-3 мм уменьшается до 3×10-5 м/с. Запыленность воздуха над дорогой существенно снижает долговечность автомобильных двигателей и ухудшает санитарно-гигиенические дорожные условия. Современные подметально-уборочные машины должны обеспечивать также обеспыливание воздушной среды в полосе дороги.

Классификация подметально-уборочных машин показана на рис. 1. Подметальные машины отделяют и перемещают смет без его подборки косоустановленной цилиндрической щеткой в сторону от направления движения машины. Поэтому их используют преимущественно для подметания загородных дорог, внутридворовых территорий и для уборки снега в зимний период.

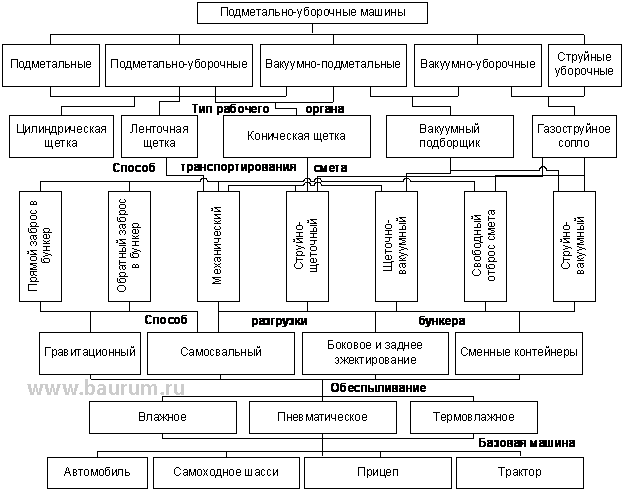

Классификация подметально-уборочных машин

Рис. 1. Классификация подметально-уборочных машин

Более высокое качество очистки обеспечивают вакуумно-уборочные машины, оснащенные вакуумным подборщиком и пневматической системой транспортирования смета в бункер-накопитель, и вакуумно-подметальные машины, на которых вакуумный подборщик используют в комбинации с подметальными щетками. По качеству очистки вакуумно-подметальные машины имеют преимущество, так как щетки эффективно подают смет в вакуумный подборщик. Однако вакуумно-уборочные машины могут работать на более высоких скоростях с большей производительностью, поскольку скорость их движения не ограничена максимальной скоростью взаимодействия ворса щеток с дорогой. Мощные вакуумно-уборочные машины применяют для летней очистки аэродромов наряду со струйными уборочными машинами, оснащенными газоструйным соплом и аналогичным по конструкции газоструйным снегоочистителем. Общим недостатком машин с вакуумным подборщиком или газоструйным соплом является высокая энергоемкость рабочего процесса.

Рабочими органами подметально-уборочных машин бывают цилиндрические, конические (лотковые) и ленточные щетки. Цилиндрические щетки диаметром окружности вращения до 1 м имеют горизонтальную ось вращения. Конические (лотковые) щетки с расположением ворса по образующей поверхности конуса с углом при вершине примерно 60° и осью вращения, наклоненной под углом 5 - 7° к вертикали, предназначены для направленного отброса смета. Наименее распространены вследствие малой надежности и эффективности ленточные щетки в виде бесконечной цепи с закрепленными на ней щеточными секциями, которые одновременно с отделением смета от дороги транспортируют его в бункер.

На малогабаритных машинах для уборки тротуаров, особенно с навесным и прицепным рабочим оборудованием, используют одноступенчатую систему транспортирования смета в бункер непосредственно ворсом щетки - прямым забросом или когда бункер расположен позади щетки (рис. 2), обратным забросом «через себя». Для этих способов характерна малая вместимость бункера (до 1 м3). Кроме того, последний способ требует более высокой окружной скорости щетки и компенсации износа ворса. Наиболее широко используют многоступенчатое механическое транспортирование смета с параллельным оси вращения цилиндрической щетки шнековым подборщиком и цепочно-скребковым транспортером. Недостаток такой системы заключается в ее низкой надежности и большой металлоемкости.

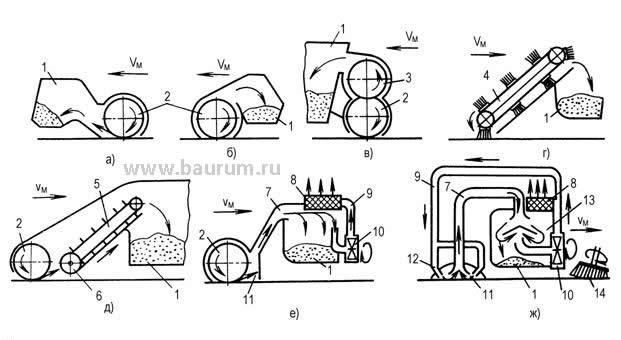

Схемы рабочего оборудования подметально-уборочных машин

Рис. 2. Схемы рабочего оборудования подметально-уборочных машин:

а – с прямым забросом смета; б – с обратным забросом смета; в – с забросом смета лопастным метателем; г – с забросом смета ленточной щеткой; д – со шнековым и цепочно-скребковым транспортерами; е – со щеточно-вакуумным подборщиком и гравитационным отделением смета; ж – со струйно-вакуумным подборщиком и инерционным отделением смета; 1 – бункер; 2 – цилиндрическая щетка; 3 – лопастной метатель; 4 – ленточная щетка; 5 – скребковый транспортер; 6 – шнек; 7 – всасывающий трубопровод; 8 – фильтр; 9 – напорный трубопровод; 10 – вакуумный вентилятор; 11 – вакуумный подборщик; 12 – сдувающие сопла; 13 – циклон; 14 – коническая щетка

Перспективным является механическое транспортирование смета в бункер промежуточным лопастным метателем. При щеточно-вакуумном (пневматическом) транспортировании вспомогательная цилиндрическая щетка уменьшенного диаметра подает смет в вакуумный подборщик; на машинах может быть также установлен промежуточный транспортер. В струйно-вакуумном подборщике щеточный ворс заменен сдувающими соплами, воздушные потоки которых обеспечивают отрыв загрязнений от дорожного покрытия и перемещение их к всасывающему трубопроводу. Отделение крупного смета в бункере обеспечивается гравитационным способом. Пылеватые частицы задерживаются тканевыми фильтрами с устройствами для их периодической регенерации встряхиванием, вибрацией, обратной продувкой и др. При струйно-вакуумной системе транспортирования через фильтр в атмосферу выбрасывается не более 20-25% воздуха, остальная его часть без очистки от пыли подается в сдувающие сопла, частично замыкая систему циркуляции воздуха.

Способы разгрузки подметально-уборочных машин бывают:

гравитационный, когда смет высыпается из бункера под действием собственного веса при открытии люка или задвижек;

самосвальный – поворотом бункера или контейнера;

принудительный – эжектированием вбок или назад с помощью подвижной стенки - выталкивателя с механическим или гидравлическим приводом.

При небольшой вместимости бункера (до 2-3 м3) целесообразна разгрузка смета непосредственно на обслуживаемом участке. Поэтому некоторые машины оборудуют сменными стандартными контейнерами, а также механизмами выгрузки смета в контейнеры или приемный бункер мусоровоза. В качестве дополнительного оборудования подметально-уборочных машин используют выносной вакуумный подборщик для уборки опавших листьев и загрязнений из труднодоступных мест, электромагнитный брус для подбора металлического мусора на шоссейных дорогах и аэродромах и др.

По способу обеспыливания воздушной среды при подметании различают влажное обеспыливание путем мелкодисперсного разбрызгивания воды под давлением 0,2 - 0,3 МПа через форсунки перед подметальными щетками и пневматическое обеспыливание, совмещенное с вакуумной системой транспортирования смета. Норма расхода воды при влажном обеспыливании 0,02 - 0,025 кг на 1 м2 поверхности дороги; при увеличении расхода происходит прилипание смета к щетке и дорожному покрытию и резкое снижение качества подметания. Перспективным является термовлажное обеспыливание подачей водяного пара в зоны интенсивного пылеобразования.

В качестве базовых машин для монтажа подметально-уборочного оборудования применяют маневренные автомобили малой и средней грузоподъемности, самоходные шасси, колесные тракторы и одноосные или двухосные прицепы.
