РАСЧЕТ ЦИРКУЛЯЦИОННЫХ НАСОСОВ

Расчетный напор насоса определяется по формуле:

Расчетный напор насоса

где qcir - циркуляционный расход на участке, прилегающем к водонагревателю л/с;

qh - расчетный расход горячей воды (из таблицы 7), л/с.

По qcir и Нp, cir подбирается циркуляционный насос, указываются его основные характеристики. Рекомендуется принимать насосы типов ЦВЦ и ЦНШ.

Циркуляционно-повысительные насосы подбираются как повысительные и проверяются на режим циркуляции.

Все насосные агрегаты показываются на плане ЦТП.

Таблица 1. Характеристика насосов типа ЦНИПС и ЦНШ
Тип насоса
Производительность
Напор, м
Мощность электродвигателя, кВт
м3
л/с

ЦНИПС-10

2

0,56

2,5

0,27

4

1,11

2,4

0,27

6

1,67

2,2

0,27

8

2,22

1,9

0,27

10

2,77

1,6

0,27

12

3,33

1,3

0,27

14

3,90

0,9

0,27

16

4,45

0,5

0,27

ЦНШ-40

8

2,22

6

1

10,6

2,9

5

1

12,6

3,5

4

1

14,8

4,1

12

1,7

17,8

4,9

10

1,7

10,8

3

26

4,5

15

4,2

24

4,5

18,6

5,2

22

4,5

21

5,8

20

4,5

24

6,7

18

4,5

ЦНИПС-20

2

0,56

2,4

0,27

4

1,11

2,45

0,27

6

1,67

2,4

0,27

8

2,22

2,35

0,27

10

2,77

2,25

0,27

12

3,33

2,1

0,27

14

3,90

2

0,27

16

4,45

1,8

0,27

18

5

1,5

0,27

20

5,56

1,45

0,27

22

6,10

1,1

0,27

ЦНШ-65

18

5,0

5

1,7

25

6,9

4

1,7

36

10

2

1,7

32

8,9

5

2,8

37

10,3

4

2,8

37

9,4

12

4,5

42

11,7

10

4,5

49

13,6

8

4,5

30

8,3

22

7

Схема центрального теплового пункта

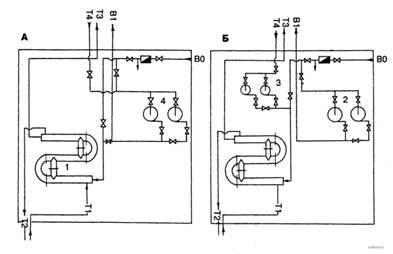

Рисунок 1. Схема центрального теплового пункта (теплоизоляция условно не показана): А - с циркуляционно-повысительными насосами; Б - с повысительными и циркуляционными насосами; 1 - водонагреватель; 2 - повысительные насосы; 3 - циркуляционные насосы; 4 - циркуляционно-повысительные насосы
