КЛАССИФИКАЦИЯ

Башенные краны классифицируют по назначению, конструкции башен, типу стрел, способу установки и типу ходового устройства.

По назначению различают краны для строительно-монтажных работ в жилищном, гражданском и промышленном строительстве, для обслуживания складов и полигонов заводов железобетонных изделий и конструкций, для подачи бетона на гидротехническом строительстве.

По конструкции башен различают краны с поворотной и неповоротной башнями. Башни кранов могут быть постоянной длины и раздвижными (телескопическими).

У кранов с поворотной башней (рис. 1, а) опорно-поворотное устройство 1, на которое опирается поворотная часть крана, расположено внизу на ходовой раме крана или на портале. Поворотная часть кранов включает (кроме кранов 8-й размерной группы) поворотную платформу 2, на которой размещены грузовая 12 и стреловая 3 лебедки, механизм поворота, плиты противовеса 4, башня 11 с оголовком 7, распоркой 6 и стрелой 9. У кранов с неповоротной башней (рис. 1, б) опорно-поворотное устройство 1 расположено в верхней части башни.

Поворотная часть таких кранов включает поворотных оголовок 7, механизм поворота, стрелу 9 и противовесную консоль 15, на которой размещены лебедки и противовес 4, служащий для уменьшения изгибающего момента, действующего на башню крана. На ходовой раме 13 кранов с неповоротной башней уложены плиты балласта 19, а с боковой стороны башни расположены монтажная стойка 18 с лебедкой и полиспастом, предназначенная для поднятия и опускания верхней части крана при его монтаже и демонтаже. Ходовые рамы опираются на ходовые тележки 14, которые обеспечивают передвижение кранов по подкрановым путям.

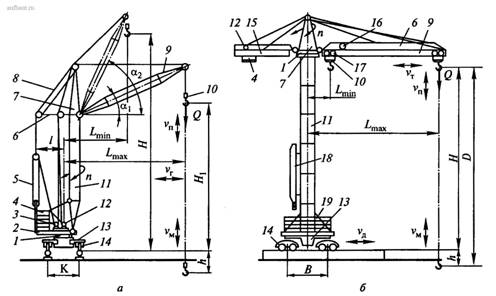

Типы и параметры башенных кранов

Рис. 1. Типы и параметры башенных кранов: а – с поворотной башней; б – с неповоротной башней

По типу стрел различают краны с подъемной (маневровой), балочной и шарнирно сочлененной стрелами. У кранов с подъемной стрелой (см. рис.1,а), к головным блокам которой подвешена крюковая подвеска 10 (грузозахватный орган крана), вылет изменяется поворотом стрелы в вертикальной плоскости относительно опорного шарнира с помощью стреловой лебедки 3,стрелового полиспаста 5 и стрелового расчала 8. У кранов с балочной стрелой (см. рис. 1, б) вылет изменяется при перемещении по нижним ездовым поясам стрелы грузовой тележки 17с подвешенной крюковой подвеской 10. Перемещение грузовой тележки осуществляется с помощью тележечной лебедки 16 и каната. У кранов с шарнирно сочлененной стрелой стрела состоит из шарнирно соединенных основной и головной (гуська) частей, которые могут быть выполнены в виде подъемной или балочной стрелы. В первом случае вылет изменяется поворотом (подъемом) всей шарнирно сочлененной стрелы с крюковой подвеской на головных блоках, во втором - сочетанием подъема всей стрелы с последующим перемещением грузовой тележки по балкам головной секции стрелы. Подъем и опускание груза осуществляются с помощью грузовой лебедки 12, грузового каната и крюковой подвески.

По способу установки краны разделяют на стационарные (рис. 2,а), самоподъемные (рис. 2, б) и передвижные (рис. 2, в). Передвижные башенные краны по типу ходового устройства подразделяются на рельсовые, автомобильные, на специальном шасси автомобильного типа, пневмоколесные и гусеничные. Рельсовые краны наиболее распространены. Стационарные краны не имеют ходового устройства и устанавливаются вблизи строящегося здания или сооружения на фундаменте. При возведении зданий большой высоты передвижные и стационарные краны для повышения их прочности и устойчивости прикрепляют к возводимому зданию. Прикрепляемые к зданию стационарные краны называют приставными; прикрепляемые к зданию передвижные краны, работающие как приставные, называют универсальными. Самоподъемные краны применяют в основном на строительстве зданий и сооружений большой высоты, имеющих металлический или мощный железобетонный монолитный каркас, который служит их опорой. Перемещение самоподъемных кранов вверх осуществляется с помощью собственных механизмов по мере возведения здания.

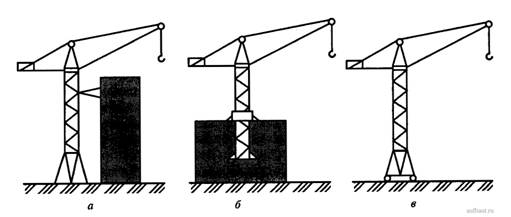

Классификация башенных кранов по способу установки

Рис. 2. Классификация башенных кранов по способу установки: а – стационарные; б – самоподъемные; в – передвижные
