Гидравлический расчет трубопроводов систем отопления: примеры и методика расчета

На большей части территории России новая зима приходит, когда еще не успели проводить старую. А зимой хочется тепла. Поэтому правильно спроектированная, экономичная и надежно работающая система отопления является важнейшим условием комфортабельности наших домов.

Гидравлический расчет систем отопления призван решить вторую по значимости задачу функционирования этих инженерных сетей, если за первую принять гарантированное обеспечение температурного графика теплоносителя. Гидравлический расчет труб отопления позволяет каждому потребителю тепла быть уверенным, что к его радиаторам поднимется или спуститься горячая вода нужной температуры.

Гидравлический расчет тепловой сети комплексно решает задачи:

  1. обеспечения требуемой подачи теплоносителя ко всем отопительным приборам сети;
  2. сведения к минимуму эксплуатационных затрат;
  3. снижения капитальных вложений на монтаж трубопроводов;
  4. надежности и безопасности работы сети.

С проектной точки зрения гидравлический расчет тепловых сетей дает возможность:

  1. рассчитать оптимальные диаметры труб по участкам ветвления;
  2. определить потери давления на участках;
  3. произвести увязку приборов и запорно-регулирующей арматуры сети;
  4. оценить расходы теплоносителя на участках.

Методика гидравлического расчета сетей отопления достаточно сложна и имеет специфические особенности. Компьютерные программы для гидравлического расчета трубопроводов систем отопления разработаны в нашей стране более 30 лет назад, поэтому желающих узнать подробности мы адресуем к СНиП 2.04.07-86 «Тепловые сети».

Гидравлический расчет трубопроводов тепловых сетей основывается на выбранном тепловом балансе помещений здания и результатах выполнения нескольких предварительных проектно-расчетных работ, в числе которых стоит упомянуть:

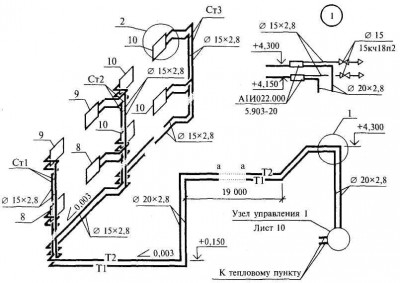

- вычерчивание аксонометрической схемы системы отопления, на которой указаны тепловые нагрузки и длины прямолинейных участков;

- выбор: схемы подключения внутренней сети к магистральным теплопроводам или ИТП, технологических характеристик труб и запорно-регулирующей арматуры;

- выбор отопительных приборов и их привязка к схеме и строительным планам здания;

определение главного циркуляционного контура системы (замкнутая последовательность участков трубопровода с наибольшим расходом теплоносителя): от входа теплопередающей сети до самого удаленного отопительного прибора при гидравлическом расчете двухтрубной системы отопления или по ветке стояка с возвратом - при однотрубной схеме.

Расчет гидравлического сопротивления в системе отопления проводится на основании общих методик расчета трубопроводных систем. Важный этап гидравлического расчета двухтрубной системы отопления - определение суммарных потерь давления на участках главного циркуляционного контура трубопровода с учетом местных сопротивлений регулирующей и запорной арматуры, соединительных деталей и контрольного оборудования.

Общие потери напора суммируют потери давления в трубопроводе на трение и потери на местных сопротивлениях (МС) сети:

где ∆Рl, ∆Рм - потери на и в местных сопротивлениях на участке, Па;

ρ - плотность теплоносителя, кг/м³;

λ - коэффициент трения;

d , l – внутренний диаметр и длина участка;

Σξ - сумма коэффициентов гидравлического сопротивления МС на участке.

Результаты расчетов диаметров, расходов и давления теплоносителя на участках системы отопления заносятся в таблицы гидравлического расчета труб системы отопления.
