ПОЛУПРИЦЕПЫ-САНТЕХКАБИНОВОЗЫ

Полуприцепы-сантехкабиновозы

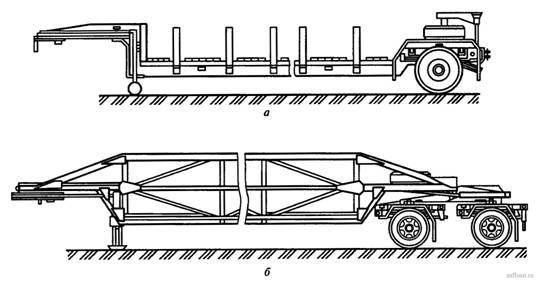

Рис. 1. Полуприцепы-сантехкабиновозы

Полуприцепы-сантехкабиновозы предназначены для перевозки объемных элементов жилых и промышленных зданий (унифицированных санитарно-технических кабин, блок-комнат, маршей), технологического оборудования (секций лифтов, трансформаторов, котлов, бункеров, баков и др.), контейнеров, и других строительных грузов широкой номенклатуры (плит, балок, колонн, свай, кирпича и т. п.). По конструкции они имеют много общего с панелевозами платформенного и кассетного типов и отличаются более низким расположением грузовой площадки и отсутствием специальных средств крепления.

Полуприцеп-сантехкабиновоз платформенного типа (рис. 1, а) состоит из рамы сварной конструкции из катаных профилей и листовой стали, одноосной неуправляемой тележки и выдвижных стоек. В передней части рамы по обеим сторонам имеются кронштейны для установки опорных устройств.

Полуприцеп-сантехкабиновоз кассетного типа (рис. 1, б) представляет собой сварной из гнутых или катаных профилей и стальных листов каркас-кассету, передняя часть которого опирается на седельно-сцепное устройство автомобиля-тягача, а задняя — на одно- или двухосную тележку, которая может быть управляемой (поворотной) или неуправляемой.

Поворотное устройство тележек — механическое, канатное с блокировочным приспособлением для удобства маневрирования. Сантехкабиновозы оборудуются механическими или управляемыми гидравлическими опорными устройствами.

Техническая характеристика полуприцепов-сантехкабиновозов приведена в таблице.

Технические характеристики
Параметры
Индекс полуприцепа
65:ПЭ0907 (ПЭ0907)
ЦП:ПЭ1006 (УПЭ1006)
ЦП:ПЭ1209 (ПЭ1209)
66: ПЭ1209
Грузоподъемность, кг 9000 10 200 11 700 12 000
Основной тягач ЗИЛ-441510 ЗИЛ-441510 КамАЗ-5410 КамАЗ-5410
Масса снаряженного полуприцепа, кг 3400 4200 6400 7100
Полная масса полуприцепа, кг 12 400 14 400 18 100 19 100
Распределение массы полуприцепа, кг:
на седельно-сцепное устройство 5000 6400 8100 8120
на дорогу (через тележку) 7400 8000 10 000 10 980
Габаритные размеры (длина х ширина х высота), мм 11530 х 2500 х 1900 10 762 х 2500 х 1675 14 300 х 2500 х 2260 15 500 х 2500 х 2300
Размеры грузовой площадки, мм:
длина 7520 6500 9000 9000
ширина 2300 2500 2220 2240
Погрузочная высота, мм 1900 718 800 800
Число осей 1 1 1 2
База, мм 10 200 9250 12 600 13 400
Допустимая скорость, км/ч 85 80 60 80
