КОЛЛЕКТОРЫ

Коллекторы выполняют из сборных железобетонных элементов. Конструкция сборных железобетонных коллекторов зависит от способа производства работ.

На рис. 1 показаны коллекторы двух типов, применяемых при открытом способе производства работ. Коллектор первого типа (рис. 1а) выполняется из двух элементов - основания и свода. Целостность такого коллектора достигается устройством вразбежку стыков между отдельными блоками основания и свода, а также устройством железобетонных поясов 5, которые бетонируют после укладки всех блоков основания. Коллектор второго типа (рис. 1б) выполняется из железобетонных труб большого диаметра, укладываемых по основанию, состоящему из плиты и стула.

Коллекторы больших размеров выполняют с сечением прямоугольной формы.

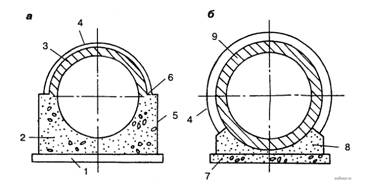

Рисунок 1. Коллекторы, выполняемые при открытом способе производства работ: а - комбинированный; б - из труб; 1 - подготовка; 2 - бетонное основание; 3 - свод; 4 - бетонный пояс заделки стыков свода; 5 - железобетонный пояс крепления блоков основания; 6 - битум; 7 - плита; 8 - бетонный стул; 9 - железобетонная труба

На рис. 2 показаны коллекторы двух типов, применяемых при закрытом (щитовом) способе производства работ. Их важнейшим элементом является обделка туннеля из керамических или бетонных блоков 7. Ее выполняют при проходке щита и разработке грунта. Коллектор первого типа (рис. 2а) имеет рубашку из монолитного железобетона, укладываемого по внутренней поверхности обделки туннеля. Для устройства коллектора второго типа (рис. 2б) применяют бетон, а лоток облицовывают керамическими блоками.

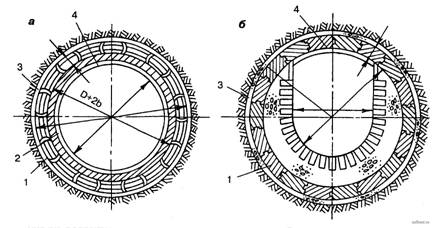

Рисунок 2. Коллекторы, выполняемые при щитовом способе производства работ: а - с сечением круглой формы; б - с сечением полукруглой формы; 1 - керамические или бетонные блоки; 2 - железобетонная рубашка; 3 - цементный раствор; 4 - штукатурка с железнением поверхности; 5 - бетон
