ФИЛЬТРУЮЩАЯ КАССЕТА

Фильтрующая кассета - это мелкий бассейн большой площади, на дне которого уложен фильтрующей слой щебня. Сверху бассейн имеет перекрытие, защищенное слоем гидроизоляции и утепленное слоем грунта.

Если грунт водопроницаем, то устраивают фильтрующую кассету, через которую отфильтрованная вода уйдет в грунт.

Если грунт водоупорный, то необходима фильтрующая насыпь с последующим сбросом воды в водоем или на рельеф.

Фильтрующая кассета может работать при коэффициенте фильтрации грунтов не менее 0,03 м/сутки.

При малой водопроницаемость грунта приходится увеличивать площадь фильтра.

Вода подается в бассейн насосом, разливается по фильтрующему слою, постепенно уходит из него и просачивается сквозь грунт к подземным водам.

площадь, занимаемая фильтром

Тип грунта
Расход сточных вод
0,5 м3/сутки
1 м3/сутки

Суглинистый

10 - 12 м2

20 - 25 м2

Глинистый

15 - 18 м2

30 - 35 м2

Площадь бассейна определяется исходя из коэффициента фильтрации грунта.

Если для суглинков этот коэффициент равен 0,05 (с 1 м2 уходит в грунт примерно 50 л воды в сутки), то для приема 500 л (семья из 2-3 чел.) понадобится площадь 10 м, а для 1 000 л (4-6 чел.) - 20 м2.

Для глинистых почв с коэффициентом фильтрации 0,03 соответствующие площади составят примерно 17 и 34 м2. Реальный коэффициент фильтрации грунта может отличаться от средне-расчетного значения.

При сооружении фильтрующей кассеты сначала устраивают плоскую площадку на отметке выше уровня грунтовых вод, В зависимости от рельефа либо отрывают неглубокий котлован, либо досыпают грунт до нужного уровня.

Затем площадку засыпают фильтрующим слоем (гравий, щебень или шлак средней и мелкой фракции (2—10 мм)) на высоту 100 мм.

Затем на гравий устанавливают опоры под перекрытие в виде столбов из кирпича или железобетонных фундаментных блоков высотой 400 мм. Столбы устанавливают параллельными рядами вдоль длинной стороны площадки, с зазором между ними 15-20 мм для внутренних рядов. Расстояние между рядами составляет 1 м для перекрытия по деревянным балкам (брус 8-10 см) и 3 м - для ж/б плит. После установки столбов окончательно досыпают фильтрующий слой, общей толщиной 200 мм.

Рекомендуемые размеры площадок для фильтрующей кассеты приведены ниже:

Площадь кассеты
Расход сточных вод, м3/сутки
Длина, м
Ширина, м
Число рядов опор

12 м2(суглинки)

0.5

4

3

4

18 м2 (глины)

0,5

6

3

4

24 м2 (суглинки)

1,0

8

3

4





6

4

5

36 м (глины)

1,0

12

3

4



Поверх бруса или ж/б плит насыпают слой шлака высотой 0,15-0,2 м, укладывают рулонную гидроизоляцию и засыпают утепляющий слой грунта высотой 0,5-0,8 м.

Продольный разрез фильтрующей кассеты полузаглубленного типа показан на рис. 1.

Устройство фильтрующей кассеты

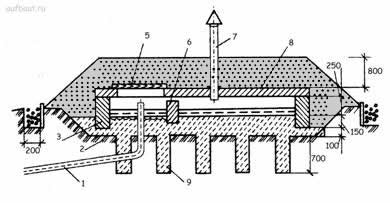

Рис. 1. Устройство фильтрующей кассеты (размеры в мм): 1 - подводящий трубопровод сточных вод (от насоса); 2 - фильтрующая засыпка; 3 - опорные блоки; 4 - дренажный лоток вокруг насыпи; 5 - крышка; 6 - струеотбойная стяжка из столбиков, установленных с зазором 15 - 20 мм; 7 - вентиляционный стояк; 8 - перекрытие; 9 - фильтрующие колодцы.

Часть бассейна, куда выходит труба подачи сточных вод, отделена поперечной отбойной стенкой со щелями, благодаря которой образуется водораспределительная камера, обеспечивающая равномерную раздачу воды по ширине канала.

Над подающей трубой в перекрытии устраивают крышку (диаметром 0,5-0,7 м), защищенную гидроизоляцией.

Как видно из рис. 1, все устройство снабжено вентиляционным стояком (асбоцементная труба диаметром 100 мм) с флюгаркой наверху, поднимающиеся выше кассеты на 0,5-0,7 м. Вокруг насыпи устроен дренажный лоток шириной 200 и глубиной 300 мм для отвода осадков.

Наземные фильтры устраивают на водоупорных и полупроницаемых грунтах при высоком уровне грунтовых вод. Одним из вариантов фильтра, размещенного выше отметок естественного рельефа, является фильтрующая насыпь. Ее применяют в глинистых грунтах, при высоком уровне грунтовых вод. Дренажные трубы должны располагаться как минимум на 1 м выше сточных вод, а высота фильтрующего слоя составляет 1 м. Этими условиями определяется, будет ли фильтр частично заглублен в грунт или же его основание придется на нулевую отметку рельефа. Устройство насыпного фильтра ничем не отличается от устройства фильтрующей траншеи или коллекторного фильтра, но поскольку вся система (дренаж, песчано-гравийная засыпка, оросительная сеть) располагается частично или полностью над поверхностью земли, то стенкой надземной части фильтра служит земляная насыпь.
