Шуруп по бетону для крепления оконных рам и дверных блоков

Потайная головка с насечками для раззенковки, шлиц, резьба переменной высоты, острый наконечник, покрытие желтый цинк

Шуруп по бетону для крепления оконных рам и дверных блоков

Предназначен для крепления дверных и оконных коробок, планок и т.п. к стенам из бетона, кирпича, пустотелых блоков. Шурупы имеют переменную резьбу и насечки по всей длине.

Требует предварительного сверления отверстия 6-миллиметровым сверлом.

Резьба переменная: низкая, высокая.

Технические характеристики

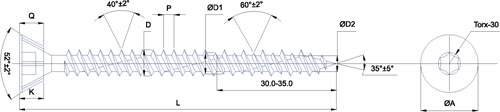

Обозначение	7,5 х 72	7,5 х 92	7,5 х 112	7,5 х 132	7,5 х 152	7,5 х 182	7,5 х 202
D высокая резьба, мм	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65	7,35-7,65
P шаг резьбы, мм	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75	2,55-2,75
D1 низкая резьба, мм	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70	6,30-6,70
D2 внутренний диаметр, мм	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45	5,15-5,45
A диаметр головки, мм	10,82-11,8	10,82-11,8	10,82-11,8	10,82-11,8	10,82-11,8	10,82-11,8	10,82-11,8
Kвысота головки, мм	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20	2,80-3,20
Шлиц	Torx №3	Torx №3	Torx №3	Torx №3	Torx №3	Torx №3	Torx №3
Q глубина шлица, мм	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70	2,30-2,70
L длина, мм	70,00-74,00	90,00-94,00	110,0-114,0	130,0-134,00	150,0-154,0	180,0-184,0	200,0-204,0
Диаметр сверла, мм	6,00	6,00	6,00	6,00	6,00	6,00	6,00
Макс. крутящий момент затяжки, Нм	20,00	20,00	20,00	20,00	20,00	20,00	20,00
Мин. вырывающая сил, кН (бетон В25)	2,50	2,50	2,50	2,50	2,50	2,50	2,50
Вес 1000 шт., кг	14,00	18,00	22,00	26,30	30,30	36,20	36,20

Материал: сталь С1022

Покрытие: желтый цинк

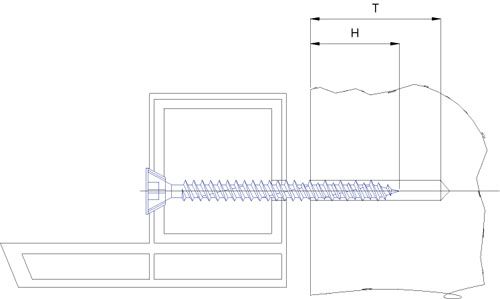

Материал	H мин. глубина анкеровки, мм	T мин. глубина сверления в стене, мм
Бетон	30,00	45
Силикатный кирпич	40,00	55
Полнотелый кирпич	40,00	55
Пемза	50,00	65
Легкий бетон	60,00	75
