КОНСТРУКЦИИ УЗЛОВ

Наиболее сложными элементами кровель являются узлы - места примыканий кровель к выступающим над ними конструкциям. Места примыканий наиболее уязвимы в период эксплуатации. Наибольшее число дефектов проявляется в этих местах, поэтому для их устранения важно хорошо знать конструкцию узлов.

Основные конструкции узлов показаны на рис. 1-16.

Примыкание кровли к парапету высотой до 450 мм

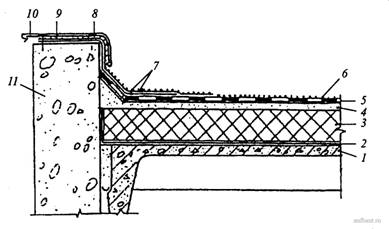

Рисунок 1. Примыкание кровли к парапету высотой до 450 мм: 1 - сборная железобетонная плита покрытия; 2 - пароизоляция; 3 – теплоизоляция (по расчету); 4 - выравнивающая стяжка; 5 - основной водоизоляционный ковер; 6 - защитный слой; 7 - дополнительный водоизоляционный ковер; 8 - дюбели; 9 - костыли 40x4 через 600 мм; 10 - оцинкованная кровельная сталь; 11 – стена
Примыкание кровли к парапету высотой более 450 мм

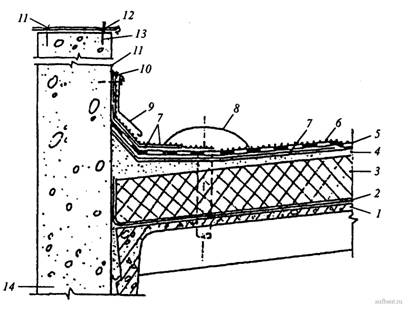

Рисунок 2. Примыкание кровли к парапету высотой более 450 мм: 1 - сборная железобетонная плита покрытия; 2 - пароизоляция; 3 - теплоизоляция (по расчету); 4 - выравнивающая стяжка; 5 - основной водоизоляционный ковер; 6 - защитный слой; 7 - дополнительный водоизоляционный ковер; 8 - воронка внутреннего водостока; 9 - фартук; 10 - герметизирующая мастика; 11 - дюбели; 12 - оцинкованная кровельная сталь; 13 - костыли 40x4 через 600 мм; 14 – стена
Воронка внутреннего водостока

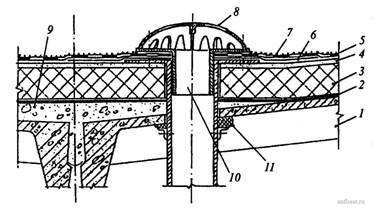

Рисунок 3. Воронка внутреннего водостока: 1 - сборная железобетонная плита покрытия; 2 - пароизоляция; 3 - теплоизоляция (по расчету); 4 - выравнивающая стяжка; 5 – основной водоизоляционный ковер; 6 - дополнительный водоизоляционный ковер; 7 - крупнозернистая посыпка верхнего слоя основного водоизоляционного ковра; 8 - колпак водоприемной воронки; 9 - легкий бетон выравнивающего слоя ендовы; 10 - водоприемная чаша; 11 – уплотнитель
Деформационный шов в покрытии

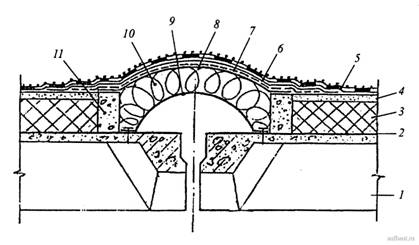

Рисунок 4. Деформационный шов в покрытии: 1 - сборная железобетонная плита покрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - основной водоизоляционный ковер; 6 - рулонный водоизоляционный материал, уложенный насухо; 7 - стеклоткань; 8 - оцинкованная кровельная сталь; 9 - компенсатор; 10 - утеплитель (минеральная вата); 11 - бортик из легкого бетона
Конек кровли

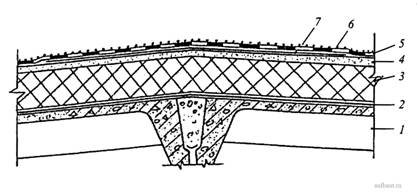

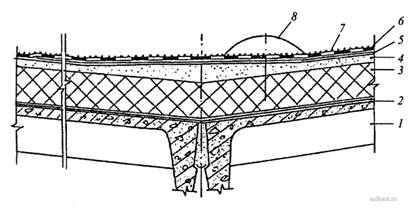

Рисунок 5. Конек кровли: 1 - железобетонная плита покрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - цементно-песчаная стяжка; 5 - основной водоизоляционный ковер; 6 - крупнозернистая посыпка верхнего слоя основного водоизоляционного ковра; 7 - дополнительный водоизоляционный ковер
Ендова кровли
Рисунок 6. Ендова кровли: 1 - железобетонная плита покрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - цементно-песчаная стяжка; 5 - дополнительный водоизоляционный ковер; 6 - основной водоизоляционный ковер; 7 - крупнозернистая посыпка верхнего слоя основного водоизоляционного ковра; 8 - воронка внутреннего водостока
Вентиляционный патрубок

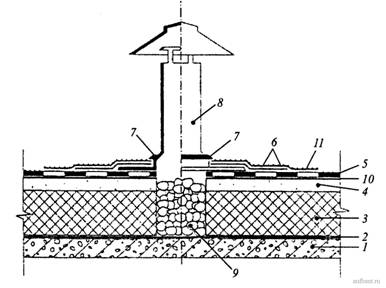

Рисунок 7. Вентиляционный патрубок: 1 - сборная железобетонная плита; 2 - пароизоляция; 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - основной кровельный ковер; 6 - дополнительные слои кровельного ковра; 7 - герметизирующая мастика; 8 - патрубок; 9 - засыпной утеплитель; 10 - грунтовка; 11 - крупнозернистая посыпка верхнего слоя материала
Пропуск анкера через кровельный ковер

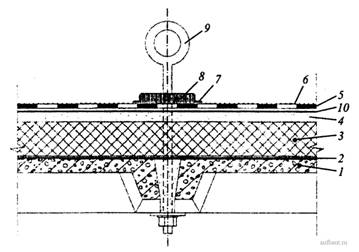

Рисунок 8. Пропуск анкера через кровельный ковер: 1 - сборная железобетонная плита перекрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - основной кровельный ковер; 6 - крупнозернистая посыпка верхнего слоя материала; 7 - рамка из уголка; 8 - герметизирующая мастика; 9 - анкер; 10 – грунтовка
Примыкание инверсионного покрытия к парапету высотой до 450 мм

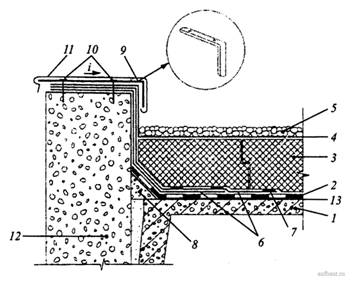

Рисунок 9. Примыкание инверсионного покрытия к парапету высотой до 450 мм: 1 - сборная железобетонная плита перекрытия; 2 - основной кровельный ковер; 3 - теплоизоляция из экструдированного пенополистирола; 4 - предохранительный (фильтрующий) слой из синтетического холста; 5 - пригруз из гравия; 6 - дополнительные два слоя из наплавляемого рулонного материала; 7 - точечная приклейка теплоизоляции; 8 - легкий бетон; 9 - костыли 40x4 мм через 600 мм; 10 - дюбели; 11 - оцинкованная кровельная сталь; 12 - стена; 13 - грунтовка; i - направление уклона верхней поверхности парапета (для стока воды)

Конек кровли

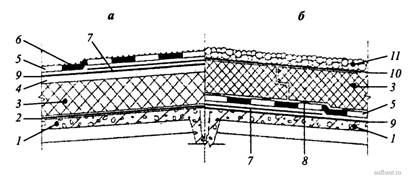

Рисунок 10. Конек кровли традиционного (а) инверсионного покрытия (б): 1 - железобетонная плита перекрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - цементно-песчаная стяжка; 5 - основной кровельный ковер; 6 - крупнозернистая посыпка верхнего слоя материала; 7 - дополнительный слой кровельного материала; 8 - точечная приклейка теплоизоляции; 9 - грунтовка; 10 - предохранительный (фильтрующий) слой из синтетического холста; 11 - пригруз из гравия
Ендова кровли

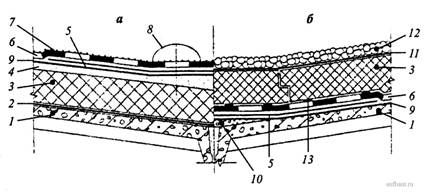

Рисунок 11. Ендова кровли традиционного (а) инверсионного (б) покрытия: 1 - железобетонная плита; 2 - пароизоляция; 3 - теплоизоляция; 4 - цементно-песчаная стяжка; 5 - дополнительный слой кровли, приклеенный по продольным кромкам; 6 - основной кровельный ковер; 7 - крупнозернистая посыпка верхнего слоя материала; 8 - воронка внутреннего водостока; 9 - грунтовка; 10 - легкий бетон; 11 - предохранительный (фильтрующий) слой из синтетического холста; 12 - пригруз из гравия; 13 - точечная приклейка теплоизоляции
Примыкание кровли к трубе

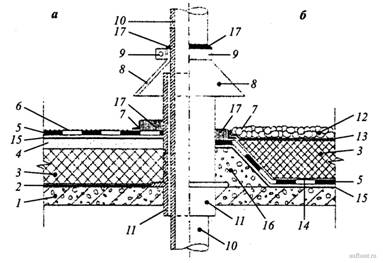

Рисунок 12. Примыкание кровли к трубе в традиционном (а) и инверсионном (б) покрытии: 1 - сборная железобетонная плита перекрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - основной кровельный ковер; 6 - крупнозернистая посыпка верхнего слоя кровельного ковра; 7 - рамка из уголка; 8 - зонт; 9 - хомут; 10 - труба; 11 - патрубок с фланцем; 12 - пригруз из гравия; 13 - предохранительный (фильтрующий) слой из синтетического холста; 14 - точечная приклейка теплоизоляции; 15 - грунтовка; 16 - легкий бетон; 17 - герметизирующая мастика
Деформационный шов

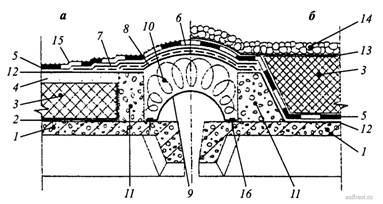

Рисунок 13. Деформационный шов в традиционном (а) и инверсионном покрытии (б): 1 - сборная железобетонная плита перекрытия; 2 - пароизоляция; 3 - теплоизоляция; 4 - выравнивающая стяжка; 5 - основной кровельный ковер; 6 - Техноэласт, уложенный насухо; 7 - стеклоткань; 8 - оцинкованная кровельная сталь; 9 - компенсатор; 10 - утеплитель (минеральная вата); 11 - бортик из легкого бетона; 12 - грунтовка; 13 - предохранительный (фильтрующий) слой из синтетического холста; 14 - пригруз из гравия; 15 - крупнозернистая посыпка верхнего слоя материала; 16 – дюбели
Пример установки на кровле телеантенны

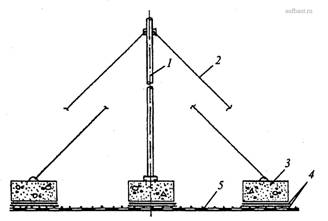

Рисунок 14. Пример установки на кровле телеантенны: 1 - стойка телеантенны; 2 - растяжки (3 шт.) под углом 120°; 3 - якоря - бетонные блоки 50x50x40 см; 4 - два дополнительных слоя кровельного материала; 5 - основной кровельный ковер
Раскладка и раскрой полотнищ

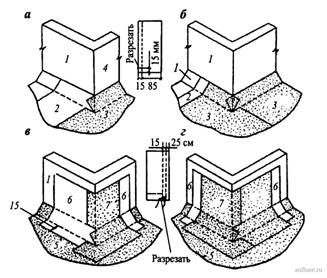

Рисунок 15. Раскладка и раскрой полотнищ наплавляемого рулонного материала при устройстве кровельного ковра (а и б - основного, в и г - дополнительного) на поверхности внешнего угла (например, вентшахты): 1 - стена вентшахты; 2 - нижний слой основного кровельного ковра; 3 - верхний слой (с крупнозернистой посыпкой) основного ковра; 4 - наклонный бортик; 5 - основной кровельный ковер; 6 - нижний слой дополнительного ковра; 7 - верхний слой (с крупнозернистой посыпкой) дополнительного ковра. Раскрой полотен приведен для рисунков а и в. Для рисунков б и г раскрой должен быть зеркально отображенным
Раскладка и раскрой полотнищ

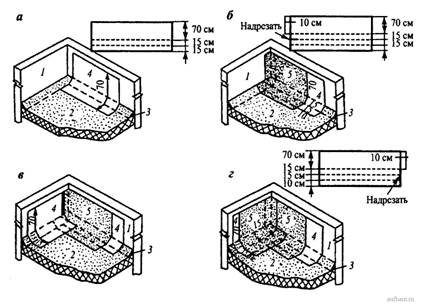

Рисунок 16. Раскладка и раскрой полотнищ наплавляемого рулонного материала при устройстве дополнительного кровельного ковра в углу парапета: 1 - парапет; 2 - основной кровельный ковер; 3 - наклонный переходный бортик; 4 - нижний слой дополнительного ковра; 5 - верхний слой (с крупнозернистой посыпкой) дополнительного ковра
