Конструкции крыш

Конструкции кровель

Покрытие - верхнее ограждение здания для защиты помещений от внешних климатических факторов и воздействий. При наличии чердака покрытие называют чердачным. Покрытие выполняет гидроизолирующие, а при бесчердачных (совмещенных) крышах, теплых чердаках также и теплоизолирующие функции.

К основным конструктивным элементам крыш относятся несущие конструкции, пароизоляция, теплоизоляция и кровля.

Кровля - верхний элемент крыши из водонепроницаемых материалов, защищающий здание от атмосферных осадков. Защитный слой - элемент кровли, предохраняющий кровельный ковер от механических повреждений, воздействия солнечной радиации.

Теплоизоляция служит для защиты здания от холода и перегрева солнцем. Теплоизоляция бывает монолитной, сборной и из сыпучих материалов. Монолитную теплоизоляцию выполняют из легких бетонных смесей (например, перлитобетонных, керамзитобетонных, битумоперлитных), сборную - из плит заводского изготовления. Такие плиты выпускают из легких ячеистых бетонов, пенопластов на основе пенополиуретана, пенополистирола и т. д. Теплоизоляцию из сыпучих материалов устраивают из керамзита, шунгизита, перлита, вермикулита и др. Такую теплоизоляцию применяют при отсутствии сборных утеплителей, а также в комплексных панелях заводского изготовления.

Пароизоляция защищает утеплитель от увлажнения проникающими из помещения водяными парами. Ее устраивают под теплоизоляцию, наклеивая на несущие конструкции. Пароизоляция бывает окрасочной или оклеечной в один или два слоя в зависимости от степени влажности воздуха в помещении. В качестве окрасочной пароизоляции используют горячую битумную, холодные асфальтовую или битумно-кукерсольную мастики. Для оклеечной пароизоляции применяют различные рулонные материалы, в том числе подкладочный рубероид, наклеиваемый на горячей битумной или холодной битумной мастиках; полиэтиленовую пленку, иногда специальные рулонные материалы типа фольгобит - с основой из алюминиевой фольги.

Несущие конструкции воспринимают нагрузки от собственной массы, массы снега, давления ветра и передают эти нагрузки на стены или отдельные опоры. Несущими конструкциями являются сборные железобетонные панели, комплексные панели покрытий повышенной заводской готовности (с тепло- и гидроизоляционным слоями или только с гидроизоляционным слоем), монолитный железобетон, стальной профилированный настил, деревянные стропила и фермы, асбестоцементные плиты.


Крыши из сборных железобетонных панелей бывают неэксплуатируемые и эксплуатируемые, бесчердачные (рис. 1, а) и чердачные (рис. 1, б).

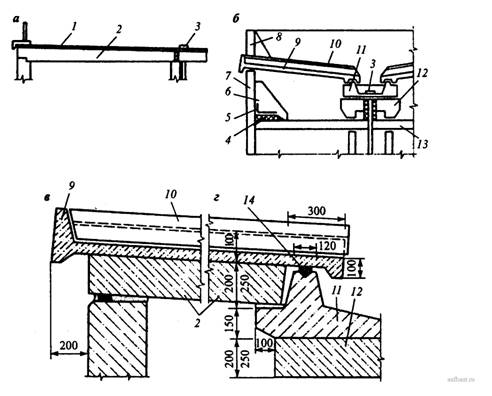

Сборные железобетонные крыши

Рисунок 1. Сборные железобетонные крыши: бесчердачная (а), чердачная (б) и варианты карнизного (в) и лоткового (г) узлов мастичных кровель: 1 - кровельный ковер; 2 - легкобетонная панель; 3 - водоприемная воронка; 4 - минераловатный вкладыш; 5 - полоса рубероида; 6 - треугольный опорный элемент; 7 - опорная фризовая панель; 8 - ограждение; 9 - железобетонная кровельная панель; 10 - плита-нащельник; 11 - железобетонный водосборный лоток; 12 - несущая балка под лоток; 13 - утепленная панель перекрытия верхнего этажа; 14 - уплотняющая прокладка

Сборные железобетонные крыши устраивают шести типов:

I - чердачные с гидроизоляцией мастичными или окрасочными составами (безрулонная кровля) (рис. 1, в, г);

II - чердачные с кровлей из рулонных материалов;

III - бесчердачные из однослойных панелей, выполненных из легких или ячеистых бетонов;

IV - бесчердачные из многослойных комплексных панелей, состоящих из двух железобетонных панелей, между которыми уложен эффективный теплоизоляционный материал;

V - бесчердачные с несущими панелями из тяжелого бетона, по которым уложены плиты из эффективных утепляющих материалов;

VI - бесчердачные построечного исполнения многослойной конструкции с засыпным утеплителем и стяжкой под кровлю из рулонных материалов.




Комплексная панель покрытия повышенной заводской готовности

Рисунок 2. Комплексная панель покрытия повышенной заводской готовности: 1 - кровельный ковер; 2 - стяжка; 3 - теплоизоляция; 4 - пароизоляция; 5 - несущая плита

Комплексные панели покрытий повышенной заводской готовности (рис. 2) совмещают несущие, паро- и теплоизоляционные функции. Они состоят из двухслойных плит, нижний слой (несущая основа) которых - из тяжелого железобетона, верхний - из ячеистого бетона или керамзитобетона, пенопласта, фибролита. Комплексные панели могут быть различных конструкций. В качестве несущей основы иногда применяют сборную предварительно напряженную плиту. Пароизоляцией 4 служит рубероид марок РПП-300А (Б; В) и РПЭ-300. Комплексные панели покрытий повышенной заводской готовности позволяют исключить в построечных условиях операции по устройству паро- и теплоизоляции, цементно-песчаной стяжки, грунтовки основания и выполнения гидроизоляционных слоев.


Крыши из монолитного железобетона выполняют преимущественно в зданиях с повышенной сейсмостойкостью, а также подверженных большим динамическим нагрузкам.

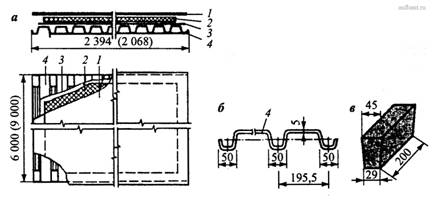

Панель покрытия из оцинкованных стальных профилей

Рисунок 3. Панель покрытия из оцинкованных стальных профилей: а - панель покрытия; б - оцинкованные профили; в - бетонный вкладыш, укладываемый в гофры по краям стального настила; 1 - кровельный ковер; 2 - теплоизоляция; 3 - пароизоляция; 4 - профилированный настил

Крыши из стальных профилированных настиловшироко используют в промышленном строительстве. Панель покрытия (рис. 3, а) состоит из несущих профилированных настилов 4 и комплексных пенополистирольных либо стеклопластовых и минераловатных плит 2 повышенной жесткости. В качестве несущих настилов 4 панелей используют стальные оцинкованные профили (рис. 3, б). Швы между панелями заделывают с помощью вкладышей (рис. 3, в). Широко распространены панели покрытий на основе металлического профилированного листа повышенной заводской готовности. В таких панелях, называемых металлическими двухслойными панелями (иногда - монопанелями), в качестве утеплителя используют заливочный полиуретановый или фенольный пенопласт, который в заводских условиях вспенивают между металлическим листом и слоем рулонного гидроизоляционного материала.


Монопанели - металлические панели полной заводской готовности для зданий и сооружений различного назначения (ТУ 5284-101-04614443-97) (рис. 4).

Несущим элементом монопанелей является стальной оцинкованный лист Н57-750-0,7 (0,8). В качестве теплоизоляционного слоя в монопанелях применяют пенопласты, в частности эффективным пенопластом является Пенорезол с плотностью 100 кг/м3 и группой горючести Г1 по ГОСТ 30244-94 (трудногорючие материалы).

Схема монопанели

Рисунок 4. Схема монопанели: 1 - стальной профилированный лист; 2 - трудногорючий пенопласт Пенорезол; 3 - эластомерный кровельный материал Кромэл-1РА; 4 - проклейка стыка самоклеящейся лентой Кромэл-2; 5 – прогон

В качестве водоизоляционного покрытия в монопанелях могут быть использованы различные материалы. Одним из наиболее эффективных материалов является эластомерный рулонный кровельный материал Кромэл-1РА (ТУ 5774-002-41993527-97), изготавливаемый на основе этиленпропилендиенового каучука (СКЭПТ).


Инверсионные кровли. Кровли из рулонных и мастичных материалов могут быть выполнены в традиционном (при расположении кровельного ковра над теплоизоляцией) и инверсионном (при размещении кровельного ковра под теплоизоляцией) вариантах.

Конструктивное решение покрытия с кровлей в инверсионном варианте включает: железобетонные сборные или монолитные плиты, кровельный ковер, теплоизоляцию, разделительный (фильтрующий) слой - холст из синтетических волокон; пригруз из гравия или бетонных плиток из расчета 5,0 МПа (рис. 5).

Стропила по конструкции разделяют на два типа: наслонные, опирающиеся концами и средней частью (в одной или нескольких точках) на стены здания, и висячие, опирающиеся только концами на затяжку, а она - на стены здания (без промежуточных опор).

По материалу различают деревянные и железобетонные стропила. Деревянные стропила применяют в качестве несущих конструкций при строительстве временных зданий, зданий сельскохозяйственного назначения, при строительстве малоэтажных деревянных или кирпичных зданий и в сельской местности. Железобетонные стропила используют при строительстве зданий с большими пролетами (производственных зданий).

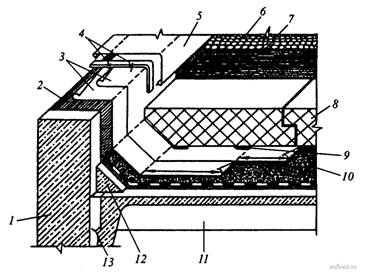

Инверсионная кровля с теплоизоляцией из экструдированного пенополистирола

Рисунок 5. Инверсионная кровля с теплоизоляцией из экструдированного пенополистирола: 1 - стена; 2 - грунтовка; 3 - дополнительный кровельный ковер; 4 - дюбели; 5 - оцинкованная кровельная сталь; 6 - пригруз из гравия; 7 - предохранительный (фильтрующий) слой из синтетического холста; 8 - теплоизоляция из экструдированного пенополистирола; 9 - точечная приклейка теплоизоляции; 10 - основной кровельный ковер; 11 - сборная железобетонная плита покрытия; 12 - легкий бетон; 13 - гидроизоляционная прокладка

Насланные стропила (рис. 6) устраивают тогда, когда расстояние между опорами (пролет) не превышает 6,5 м. При наличии одной дополнительной опоры ширина, перекрываемая наслонными стропилами, может быть увеличена до 10-12 м, а при двух опорах - до 15 м. Нижние концы стропильных ног 3 опираются в деревянных рубленых или брусчатых зданиях на верхние венцы, в деревянных каркасных зданиях - на верхнюю обвязку, в каменных - на опорные брусья 1 (мауэрлаты). Расположение стропил зависит от размеров контура здания в плане и наличия в нем внутренних опор в виде стен или колонн.

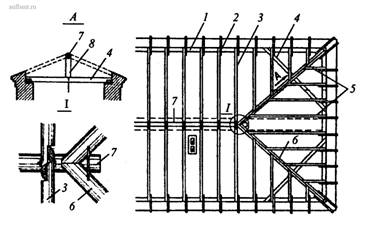

Наслонные бревенчатые стропила

Рисунок 6. Наслонные бревенчатые стропила: 1 - мауэрлат; 2 - кобылка; 3 - стропильная нога; 4 - балка для опоры диагональной ноги; 5 - нарожники; 6 - диагональная нога; 7 - прогон; 8 – стойка

Висячие стропила (рис. 7) применяют, если отсутствуют внутренние промежуточные опоры. Опираются такие стропила на наружные стены. Висячие стропила представляют собой две стропильные ноги 2, соединенные снизу затяжкой 4, воспринимающей распор. Для уменьшения прогиба стропильных ног при пролетах до 8 м параллельно затяжке врезают ригель (между затяжкой и вершиной стропил), а при пролетах более 8 м устанавливают бабку 3. Все сопряжения элементов деревянных стропил из бревен или брусьев выполняют в виде врубок с применением накладок 8, скоб, болтов и гвоздей. Фермы применяют в промышленном строительстве при расстояниях между стенами и опорами 12-36 м. Ферма состоит из нижнего и верхнего поясов и заключенной между ними решетки из стоек и раскосов.

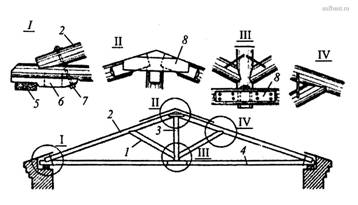

Висячие стропила

Рисунок 7. Висячие стропила: 1 - подкос; 2 - стропильная нога; 3 - бабка; 4 - затяжка; 5 - опорный брус; 6 - подбалка; 7 - болт; 8 – накладка

Чердачные крыши устраивают с холодным или теплым чердаком. Бесчердачные (совмещенные) крыши выполняют функции несущих и ограждающих конструкций верхнего этажа зданий.

Если стропильные ноги выполнены с небольшим сечением, то предохранить их от провисания можно с помощью решетки из стойки, подкосов и ригеля. Стойки и подкосы изготавливают из досок шириной 150 мм и толщиной 25 мм или из деревянных пластин, полученных из бревна диаметром не менее 130-140 мм.

При установке стропильная нога врубается в затяжку. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубать ногу надо зубом, высота которого составляет 1/3 высоты затяжки, шипом или с использованием обоих способов (рис. 8). Кроме того, затяжка будет оставаться целой и не скалываться, если установить стропила на расстоянии примерно 300-400 м от края. Стропильная нога врубается в конец затяжки, а зуб при этом отодвигается как можно дальше.

Соединение стропил зубом и шипом

Рисунок 8. Соединение стропил зубом и шипом: 1 - стропильная нога; 2 - затяжка; 3 – шип

Для усиления крепления стропила используют двойной зуб (рис. 9). Высота зубов может быть одинаковой, но чаще всего их делают так, чтобы высота первого составляла 1/5 толщины затяжки, второго - 1/3.

Соединение стропил двойным зубом

Рисунок 9. Соединение стропил двойным зубом: 1 - стропильная нога; 2 - затяжка

Для первого зуба на затяжке делают упор и шип, а на стропиле - проушину; для второго - только упор. В качестве дополнительного крепления стропил в затяжках можно использовать хомуты или болты (рис. 10). Болты применяют реже, так как они ослабляют сечение стропильных ног и затяжек.

Соединение стропил болтом и хомутом

Рисунок 10. Соединение стропил болтом и хомутом: 1 - стропильная нога; 2 - затяжка; 3 - болт; 4 - хомут

Подкосы с бабкой соединяют врубкой, при этом в бабке долбят гнездо, а в подкосе вырубают шип (рис. 11). Такое соединение в висячих стропилах укрепляют дополнительно болтами или хомутами.

Основание под кровлю из штучных или рулонных материалов может быть выполнено в виде обрешетки или сплошного настила. В первом случае для его изготовления используют деревянные бруски, во втором - деревянные бруски и доски.

Соединение подкоса с бабкой

Рисунок 11. Соединение подкоса с бабкой: 1 - затяжка; 2 - подкос; 3 - хомут; 4 - болт; 5 - бабка; 6 – скоба

Сплошной настил делают в том случае, когда в качестве покрытия используют асбестоцементные плитки или рулонный материал. Под плитки доски настила выкладывают с небольшим зазором (не более 10 мм) в один слой, под рулонный материал - в два слоя: рабочий и защитный.

Узкие доски защитного слоя должны находиться под углом 45° к рабочему. Между настилами помещают противоветровую прокладку из рубероида марки РПП-300 или РПП-350.

Обрешетку применяют в том случае, когда кровельное покрытие делают из волнистых асбестоцементных листов ВО (шифера), листовой стали, черепицы или дерева.

Ригель со стропильными ногами соединяют врубкой сковороднем «в полдерева». Соединение крепится болтом и нагелем, а для придания ему большей прочности - скобой (рис. 12).

Составные части затяжки скрепляют между собой зубом, металлической накладкой и болтами. С бабкой затяжку соединяют хомутом.

Соединение ригеля и стропильной ноги

Рисунок 12. Соединение ригеля и стропильной ноги: 1 - стропильная нога; 2 - ригель или затяжка; 3 – скоба

Чтобы предохранить стены здания от атмосферной воды, крыша должна иметь свес длиной не менее 550 мм (рис. 13).

Кроме того, что концы стропильных ног крепят в затяжке с помощью, так называемых скруток, они закрепляются дополнительно за стены здания. Это позволяет уберечь крышу от повреждения при сильных порывах ветра.

Скрутка представляет собой кусок крупной проволоки, один конец которой прикреплен к стропильной ноге, а другой - к костылю, вбитому в шов каменной кладки на расстоянии 300-350 мм от верхнего края стены или к балке чердачного перекрытия. В рубленых деревянных домах вместо скрутки используют железную скобу, соединяющую стропила со вторым венцом сруба.

Скос крыши

Рисунок 13. Скос крыши: 1 - стропильная нога; 2 - затяжка; 3 - скоба
