КРОВЕЛЬНАЯ КЕРАМИКА

Черепица

Этот вид керамики представлен черепицей керамической (глиняной), которая используется в качестве кровельного материала для жилых и общественных зданий и сооружений. Укладывают ее на обрешетку, за которую она удерживается шипами и привязывается проволокой. Черепичная крыша долговечная, экономичная в эксплуатации, огнестойкая, защищает сооружение от солнечной радиации, и позволяет создавать необходимую архитектурную форму. Классифицируется по способу изготовления и по виду лицевой поверхности (табл. 1).

Таблица 1. Классификация черепицы
По способу изготовления
По виду лицевой поверхности

Пластического и полусухого прессования

Из естественноокрашенных глин

Ангобированная

Глазурованная блестящей, матовой, прозрачной или глухой глазурью



Рельеф поверхности черепицы, размеры, количество выступов и впадин не стандартизированы и могут отличаться на различных предприятиях-изготовителях (рис. 1 и табл. 2).

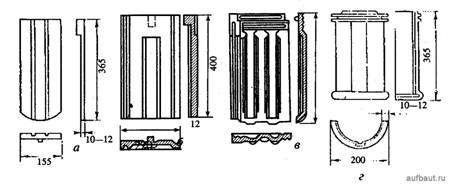

Рис. 1. Виды керамической черепицы: а – ленточная плоская; б – ленточная пазовая; в – штамповая пазовая; г - коньковая



Таблица 2. Основные виды и размеры черепицы
Вид черепицы
Размеры и допускаемые отклонения, мм
Масса 1 м2 покрытия в водонасыщенном состоянии, кг, не более
Количество на 1 м2 кровли, шт
кроющие (полезные)
габаритные
длина
ширина
длина
ширина

Пазовая:



штампованная

310 (+22)

190 (+8)

Не нормируется

Не нормируется

50

17

333

190

347 (-6)

190 (-4)

ленточная

333

200

400

200

50

15

333 (±5)

180 (+3)

400 (±5)

200(±3)

50

17

333

140

400

165

50

21,4

Ленточная:



плоская

160(±5)

155(±3)

365(±5)

155(±3)

60

40,3

S-образная

333

175

390

215

50

17

290 (±5)

175 (±3)

340 (±5)

225 (±3)

50

20

Коньковая

333(±4)

-

365 (±4)

200(±3)

10 кг на 1 пог. м





Возможен выпуск черепицы других размеров. Физико-механические показатели черепицы должны соответствовать указанным в табл. 3.

Таблица 3. Физико-механические свойства черепицы
Показатель
Норма

Разрушающая нагрузка при испытании на излом черепицы в воздушно-сухом состоянии, Н(кгс), не менее:



для S-образной ленточной

1500(150)

для пазовой штампованной

900(90)

для остальных видов черепицы пластического формования

800(80)

для плоской черепицы полусухого прессования

400(40)

Водопроницаемость

Водонепроницаемая

Морозостойкость, циклы, не менее

25



По внешнему виду черепица должна соответствовать требованиям, приведенным в табл. 4.

Таблица 4. Основные требования к внешнему виду черепицы
Показатель
Норма

Искривление поверхности и ребер черепицы (коробление), мм, не более

3

Глубина пазов (фальцев) черепицы, мм, не менее

5

Шероховатость поверхности

Незначительная

Цвет

Однотонный

Известковые включения, вызывающие отколы и трещины

Не допускаются



Определенные требования предъявляются к размерам шипов и отверстий, которые должны обеспечивать надежное крепление изделия на крыше (табл. 5).

Таблица 5. Размеры шипов и отверстий для крепления черепицы
Показатель
Норма

Высота шипов для подвески, мм, не менее:



у штампованной черепицы

10

у ленточной

20

Диаметр отверстия, мм, не менее



в средней части шипа ленточной черепицы

1,5

в ушке пазовой штампованной черепицы

1,5

Диаметр отверстий на перекрываемом конце черепицы полусухого прессования, мм,

3±1



Структура черепка в изломе должна быть однородной, без расслоений. При легком постукивании металлическим предметом черепица должна издавать чистый, недребезжащий звук. Виды дефектов черепицы приведены в табл. 6.

Общее количество дефектов по показателям внешнего вида на отдельной черепице должно быть не более 4.

Таблица 6. Виды дефектов черепицы
Показатель
Норма

Отбитости, мм:



на перекрывающей стороне

Не допускаются

на перекрываемой стороне, не более:



длиной

50

шириной

10

Посечки, мм:



на перекрывающей стороне

Не допускаются

на перекрываемых кромках, в количестве шт, не более

2

При отбитости и смятии шипов, высота оставшейся части, мм, не менее:



для штампованной черепицы

7

для ленточной черепицы

14

Для глазурованной поверхности черепицы



волнистость/лазури

Допускается

натеки глазури высотой, мм, не более

1,5

плешины и слипыш общей площадью, мм2, не более

20

засорка подглазурная диаметром от 2 до 4 мм, шт, не более

5

мушки диаметром до 5 мм, не более

3

наколы диаметром до 1 мм

Допускаются

сухость, вскипание глазури: вдоль краев черепицы шириной, мм, не более

3



Рекомендуемые методы контроля за качеством черепицы приведены в табл. 7.

Таблица 7. Методы контроля
Контролируемый параметр
Рекомендуемый метод контроля

Внешний вид

Визуально

Однотонность цвета

На расстоянии 10 м

Размеры и правильность формы

Стальной линейкой по ГОСТ 427 с погрешностью измерений не более 1 мм

Структура черепка

Визуально по однородности в изломе

Прочность на излом

Разрушением образца черепицы сосредоточенной нагрузкой, прикладываемой посередине пролета по однопролетной схеме

Водопроницаемость

На черепице, уложенной на опоры, герметично укрепляют прозрачную трубку диаметром 25 мм и высотой 200 мм. Трубку заполняют водой до высоты 150 мм, поддерживая этот уровень в течение 3 ч. Отсутствие капель на нижней поверхности черепицы свидетельствует о водонепроницаемости

Наличие известковых включений

Путем пропаривания

Масса 1м2 покрытия из черепицы в насыщенном водой состоянии

Вычисляют умножением средней массы черепицы в насыщенном водой состоянии на количество штук черепицы на 1 м2 покрытия. Насыщение водой проводят в течение 48 ч

Количество штук черепицы на 1м2 покрытия

Определяют как частное от деления 1 м2 на среднюю кроющую площадь одной черепицы в кв. м

Морозостойкость

Определяют по ГОСТ 7025




Правила поставки и контроля черепицы

Поставка производится комплектно по спецификации заказчика, где указывается количество рядовых черепиц, половинок и коньковых (ориентировочно). Если спецификация отсутствует, то в комплекте пазовой штампованной и ленточной черепицы должно быть 5%, а в комплекте плоской ленточной черепицы - 2% коньковой, половинок должно быть 3%, поровну правых и левых.

Каждая партия черепицы, отгружаемая в упакованном виде потребителю, должна иметь маркировку (табл. 8) и сопровождаться документом о качестве, в котором указываются:

номер и дата выдачи документа;

наименование предприятия-изготовителя и его адрес;

наименование получателя;

номер партии и дата изготовления;

тип, вид, габаритные и кроющие размеры черепицы;

количество черепиц в партии;

результаты испытаний черепицы;

обозначение технических условий.

При необходимости проведения контрольных испытаний от каждой партии отбирают в заранее установленном порядке не менее 25 шт. образцов или 1% от партии.

Таблица 8. Маркировка, хранение и транспортировка
Маркировка
Хранение
Транспортировка

Марка предприятия-изготовителя должна быть обозначена на нижней или на перекрываемой части лицевой стороны каждой черепицы. Упаковывается черепица попарно, лицевой поверхностью друг к другу

В специальных контейнерах, укладывают на ребро по длине в штабель с перестилкой каждого ряда картоном по ГОСТ 3135 или деревянной стружкой по ГОСТ 5244

На транспортную тару должна быть нанесена транспортная марки­ровка по ГОСТ 14192. Погрузка и выгрузка черепицы должна производиться механизированным способом с помощью специальных захватов
