СВАИ

Сваи применяют для передачи нагрузки от возводящихся зданий и сооружений нижележащим слоям грунта или для уплотнения грунта и увеличения его несущей способности как основания. К свайным работам также относят устройство шпунтовых ограждений при постройке водонепроницаемых перемычек, для защиты котлованов от грунтовых вод и удержания фунта от выпирания. По характеру работы сваи подразделяют на сваи-стойки, которые передают давление от зданий и сооружений на прочный грунт, расположенный под толщей слабого фунта, и висячие сваи, передающие нафузку на окружающий фунт через трение о боковые стенки.

В плане сваи располагают полями — в несколько рядов или в шахматном порядке, кустами — группами из нескольких свай, рядами, сплошными шпунтовыми рядами. В грунт сваи забиваются вертикально (вертикальные сваи) и наклонно под некоторым углом (наклонные сваи). Верх свай срезают под один уровень и соединяют между собой ростверком, принимающим на себя нагрузку от зданий и сооружений, равномерно распределяя ее на сваи.

Размещение, тип, размер, глубина и способы погружения свай указываются в проектах. Сваи различают по способу изготовления, материалу, форме поперечного и продольного сечений и способу погружения (рис. 1).

Деревянные сваи изготавливают из хвойных пород — сосны, кедра, лиственницы, иногда используется дуб. Нижний конец сваи заостряется на длину, равную 1,5...2 диаметрам бревна, и на него надевается стальной башмак, предохраняющий заостренный конец сваи от разрушения во время забивки. На верхний конец сваи надевается стальное кольцо — бугель, предохраняющий от раскалывания и размочаливания древесину сваи при ударах молотом. Деревянные сваи применяют длиной 4,5... 16 м с диаметром в тонком конце не менее 18 см.

Железобетонные сваи чаще всего бывают сплошные квадратного сечения 30 х 30 и 40 х 40 см, длиной 3...60 м с заостренным концом и стальным башмаком или обоймой (табл. 1).

Виды свай

Рис. 1. Виды свай: а -деревянная, б - железобетонная сплошного сечения, в - железобетонная полая, г - стальная винтовая, д - набивная бетонная в процессе изготовления (1 - бетон, 2 - стальная труба, 3 - верх бетона)

Полые железобетонные сваи круглого сечения — сваи-оболочки диаметром 40...60 см состоят из звеньев длиной 4, 6, 8, 10, 12 м, которые на месте соединяют болтами или с помощью сварки. Нижние звенья имеют наконечник, а верхнюю часть сваи-оболочки заполняют бетоном.

Металлические сваи изготавливают из проката разного профиля — двутавра, швеллера, рельсов, а также из труб. Трубчатые стальные сваи используют диаметром 30...60 см, при необходимости заполняют бетоном, превращая их в трубобетонные сваи. Трубчатые металлические сваи в сравнении с железобетонными имеют преимущества — сравнительно небольшой вес (в 3 раза меньше при той же длине), большие жесткость и прочность, неограниченная глубина забивки (производят отдельными звеньями, соединяемыми муфтами или электросваркой). Винтовые сваи представляют собой металлические трубы диаметром до 1 м и железобетонные стволы сплошного сечения, снабженные винтовой полостью для завинчивания в грунт. По сравнению с другими видами свай они обладают большей несущей способностью, заменяя от 4 до 10 железобетонных свай.

Таблица 1. Размеры железобетонных свай
Типы свай
Сечение, диаметр, см
Длина, м
Сплошные квадратного сечения:

с напряженной арматурой

30

3…12

40

13…60

с поперечной арматурой

30

3…16

без поперечного армирования

30

3…9

Составные квадратного сечения

с поперечным армированием

30

14…20

40

14…35

с круглой полостью

30, 40

3…8

Круглые сваи-оболочки:

целые

40…80

4…8

60…120

6…12

составные

40…60

14…40

80…120

14…48

В тех случаях, когда сваи применяются в качестве ограждающих конструкций или противофильтрационных завес, их называют шпунтовыми сваями (шпунтом). Шпунтовые сваи погружают вплотную друг к другу, образуя сплошную стенку, которая называется шпунтовым рядом. Для надежного соединения шпунтовых свай между собой с боковой стороны каждой шпунтины предусматриваются замки.

У деревянной шпунтовой сваи (рис. 2.1.) на одной ее грани сделан паз, а на противоположной — гребень. При забивке гребень шпунтины заходит в паз, образуя надежное водонепроницаемое соединение. Нижний конец шпунтовой сваи заостряют со стороны гребня с таким расчетом, чтобы свая прижималась к ранее заглубленной шпунтине. Деревянные шпунтовые сваи обычно изготавливаются из брусьев длиной до 6 м.

Железобетонные шпунтовые сваи (рис. 2.2.) обычно .изготовляют плоской формы и с предварительным напряжением арматуры. Реже изготовляют двутавровый «Железобетонный шпунт. Нижняя часть железобетонного шпунта также имеет срез в одну сторону. Железобетонные шпунтовые сваи применяются преимущественно как конструктивные элементы подпорных стен, набережных и т. п.

Металлические шпунтовые сваи изготовляют четырех профилей: плоского, корытообразного, зетобразного и типа «Ларсен» (рис.2), (табл.2) . Плоский металлический шпунт применяют для устройства противофильтрационных завес, а корытообразный и зетобразный — для устройства завес и подпорных стенок, ограждающих конструкций больверков и др. Металлический шпунт, поставляемый промышленностью, может быть использован многократно для временного ограждения котлованов и траншей.

Таблица 2. Стальной шпунт
Тип
Размеры, мм
Масса 1 п/м, кг
В
Н
н
а
т

Плоский ШП-1

400

80

10

65

Корытный ШК-1

400

75

58

10

10

50

Ларсен Л-3

400

62

Л-4

400

180

15

11

72

Л-5

420

196

22

11

100

Деревянный шпунт применяется при глубине забивки не более 3 м, изготавливается из чисто обрезных досок толщиной не менее 4 см.

Железобетонный шпунт выполняют прямоугольного сечения с пазом и гребнем трапецеидальной или полукруглой формы.

Профили стальных шпунтов

Рис. 2. Профили стальных шпунтов: а - плоский ШП, б - корытный ШК, в - Ларсен (Л)

Деревянные шпунтовые сваи

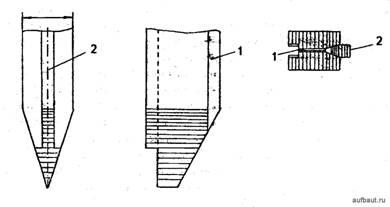

Рис.2.1. Деревянные шпунтовые сваи: 1 – паз; 2 – гребни

Железобетонные шпунтовые сваи

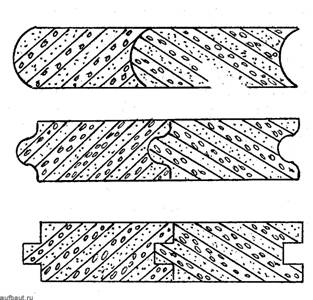

Рис.2.2. Железобетонные шпунтовые сваи

Набивные сваи делают в металлической оболочке — обсадной трубе или в предварительно пробуренные скважины с заполнением их бетоном. Иногда устанавливают металлический каркас и укладывают бетонную смесь или заполняют грунтом скважины, получая железобетонные и фунтовые сваи. Набивные сваи могут изготавливаться с уширенным основанием. При устройстве набивных свай устраняются сотрясения грунта, имеющиеся при забивке свай, поэтому такие сваи можно применять возле существующих сооружений и для усиления фундаментов. Недостаток набивных свай: при твердении уложенной бетонной смеси в присутствии грунтовых вод может снижаться прочность бетона; невозможность загружать набивные сваи непосредственно после изготовления.

Набивные сваи

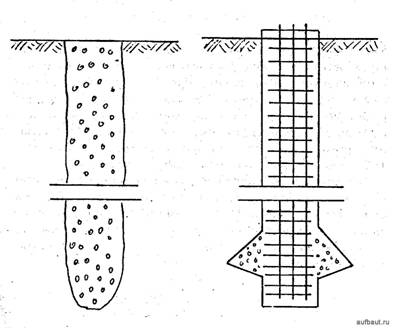

Рис.3. Набивные сваи: а – бетонная; б – железобетонная с разрубленным уширением

Готовые сваи погружаются в грунт ударами молота по свае, вибрационным воздействием или вдавливанием. Выбор механизма для погружения свай зависит от типа свай, их веса, количества, сроков забивки и наличия средств механизации.


Перед забивкой свай и шпунтов или бурением скважин для набивных свай производится разбивка их расположений на местности, которая осуществляется геодезическими инструментами или простым провешиванием с применением вешек, рулеток, отвеса и обносок. На обноску выносят оси продольных и поперечных рядов свай и закрепляют их на обноске гвоздями или зарубками. По осям каждого ряда натягивают тонкую проволоку, образующую сетку осей свайного основания. Опуская отвес в местах пересечения проволоки, переносят на местность центры каждой сваи, в которые вбиваются колышки с надписью номера сваи.

Процесс забивки и погружения свай в грунт состоит из трех операций:

перемещение копра или крана к месту забивки сваи,

подъем и установка сваи,

погружение сваи в грунт.

Забивка или вибропогружение сваи занимает 20...30% времени от всего цикла, а остальное время затрачивается на передвижку копра и установку сваи. Забивка свай ведется в определенной последовательности, устанавливаемой проектом производства работ.

В зависимости от свойств грунтов применяют следующие схемы забивки свай: последовательно-рядовую, концентрическую и секционную (рис. 4.).

Рядовая схема применяется в несвязных грунтах, сваи забивают последовательно в каждом ряду. Применение такой схемы в связных грунтах может вызвать неравномерное напряжение в грунте и осадку сооружения.

Последовательность забивки свай

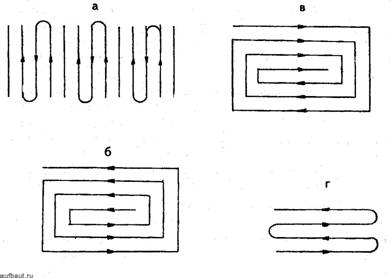

Рис. 4. Последовательность забивки свай: а – последовательно-рядовая, б,в - концентрическая, в - секционная

По концентрической схеме от середины к периметру ведут забивку свай в слабосжимаемых грунтах, при этом сваи средних рядов испытывают меньшее сопротивление, чем при забивке в первую очередь свай внешних рядов.

Секционная схема применяется при забивке свай в связных грунтах. Вначале забивают сваи в отдельных рядах секции с пропуском соседних рядов, затем в пропущенных рядах, чем достигается более равномерное нарушение структуры грунта на всей площади свайного поля. Для ускорения и облегчения погружения сваи (шпунта) в песчаных и гравелистых грунтах может применяться подмыв. К острию сваи с внешней стороны по двум-трем трубкам под напором подается вода, которая разрыхляет и насыщает водой грунт, и свая легче и быстрее погружается в него. Необходимый напор и расход воды, количество и диаметр подмывных труб зависят от вида грунта, поперечного сечения сваи и глубины погружения и должны указываться в проекте производства работ.

Ориентировочно для погружения сваи диаметром 40...50 см на глубину 8...16 м в илисто-глинистые грунты расходуется 900...1400 л воды в минуту. После прекращения подачи воды грунт уплотняется и хорошо обжимает сваю.

Свайные фундаменты

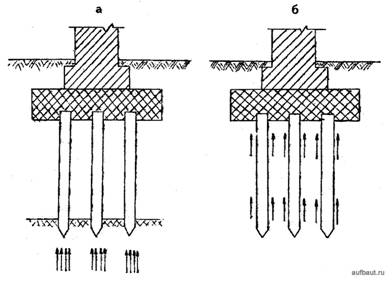

Рис.5. Свайные фундаменты: а – на сваях-стойках; б – на висячих сваях

По способу передачи нагрузки от сооружения на и по характеру их работы в грунте различают два вида свай: сваи-стойки и висячие сваи.

Сваи-стойки опираются на прочные грунты, при этом основная нагрузка (более 70-80%) передается через острие сваи и воспринимается грунтом (рис.5а).

Висячие сваи не доводят до прочных грунтов, и основная нагрузка (70-80%) передается посредством сил трения между грунтом и наружными поверхностями сваи (рис.5б). Отдельно стоящая свая или группа совместно работающих свай называется свайным фундаментом. Свайный фундамент принято разбивать на три основных элемента; ростверк, сваи и грунт. Ростверк объединяет головки свай в единое целое, передает и распределяет нагрузки от сооружения на сваи. По конструкции ростверка свайные фундаменты делят на фундаменты с низким ростверком, когда ростверк значительно заглублен в грунт, и с высоким ростверком, когда ростверк расположен выше уровня грунта или незначительно заглублен. Фундаменты с низким ростверком способны воспринимать большие горизонтальные нагрузки, чем с высокими.

По расположению свай в плане фундаменты бывают с вертикальными и наклонными сваями.
