ДИАГНОСТИРОВАНИЕ ТЕПЛОВОГО ОБОРУДОВАНИЯ

Диагностирование технического состояния теплового оборудования. Определение мест утечек и повреждений

При эксплуатации, ремонте, новом строительстве часто приходится сталкиваться с проблемами поиска или уточнения трасс ранее проложенных коммуникаций - тепловых, водопроводных, газовых сетей, электрических, телефонных кабелей, а также люков, колодцев, мест утечек энергоносителей и др.

Решение их позволяет избежать повреждений действующих или резервных труб, кабелей, снизить затраты на раскопки, ускорить обнаружение и устранение аварий.

Для проведения таких работ в первую очередь используются личные органы чувств человека - зрение, слух, обоняние, осязание, обостренные внимательность и наблюдательность, затем простые, подчас примитивные средства и приборы, а также хорошо оснащенные, дорогостоящие передвижные лаборатории.

В числе доступных «народных» средств следует упомянуть приемы лозоходства, часто применяемые для определения местонахождения трасс электрических кабелей, тепловых сетей и других крупных конструкций. Для этого готовят простейшее приспособление в виде двух стальных электродов диаметром 4 мм, согнутых под углом 90° с плечами 8 и 20 см. Короткой стороной они вставляются в легковращающиеся деревянные ручки.

Оператор, удерживая электроды в руках параллельно земле и друг к другу (рис. 1, а), перемещается с ними в направлении перпендикулярно предполагаемому размещению искомой трассы (кабеля, теплосети и др). Над кабелем (трассой) электроды повернутся параллельно трассе (рис. 1, б).

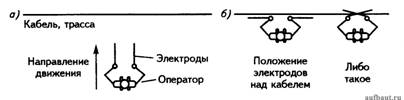

Работа оператора с ручными электродами

Рисунок 1. Работа оператора с ручными электродами

Для грубого определения в зоне раскопок электрического кабеля можно использовать простой датчик-трассоискатель с наушником типа «Амплитуда» (диаметром 3 см, длиной 20 см), который соединяется с датчиком проводами.

Удерживая прибор в руках параллельно земле и перпендикулярно трассе, оператор энергично перемещает его вперед-назад в направлении трассы и прослушивает наушником сигналы датчика. В месте пересечения датчика и трассы слышно заметное изменение силы и частоты сигнала (максимальный сигнал - над трассой).

Более совершенными, точными и помехоустойчивыми являются приборы - трассоискатели. Возникающее вокруг проложенного в земле электрического кабеля, металлической трубы, провода электромагнитное поле, взаимодействуя с электромагнитным полем датчика (антенны) трассоискателя, передает на его приемник, наушники

оператора и стрелочный индикатор определенный сигнал, который усиливается по мере приближения к искомой трассе и ослабевает при удалении от него. Несмотря на некоторые отличия в конструкциях, мощностях и схемах приборов, принцип их работы примерно одинаков (рис. 2). Такие приборы могут работать в пассивном и активном режимах. Рассмотрим подробнее работу с ними.

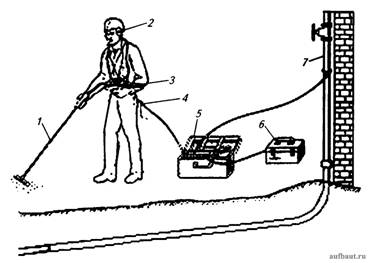

Определение места утечки воды с помощью трассоискателя

Рисунок 2. Определение места утечки воды с помощью трассоискателя: 1 - трассоискатель; 2 - наушники; 3 - измерительный прибор; 4 - заземлитель; 5 - генератор; 6 - аккумулятор; 7 - подземный трубопровод

В пассивном режиме сигнал о месте нахождения искомой трассы оператор получает, используя датчик, приемник с индикатором и наушники. Этот режим используется для работы с действующими электрическими кабелями, тепловыми сетями, многопарными телефонными сетями на частотах 50, 100 и 1000 Гц.

В сложных случаях: при большом количестве коммуникаций, лежащих близко друг к другу, при большой глубине прокладок, при поиске незадействованных или тонких электрических или телефонных кабелей, коммутационных линий, при необходимости идентификации какого-либо кабеля в пучке кабелей, поиска обрыва кабеля - необходимо использовать активный режим поиска. В этом случае к искомой трубе, оболочке или проводу недействующего кабеля подключается генератор специальных сигналов (с частотой модуляции = 1000 - 10 000 Гц) и с определенной периодичностью воспроизведения их. Мощность генератора может быть от 3 до 200 Вт и более. Чем выше мощность - тем дальше (до 5 км) и глубже будет слышен сигнал генератора.

Для поиска трубопроводов и кабелей мелкого заложения (до 2 м) можно использовать бесконтактный метод передачи сигнала генератора в искомую трассу путем установки над ней рамки-антенны (круглой или прямоугольной формы), подсоединенной двумя проводами к генератору. Поиск в активном режиме ведется на частотах 8000-10 000 Гц (на этих частотах достигается максимально возможное подавление помех, дальность и точность нахождения).

Поиск трассы иногда затрудняется или становится невозможным из-за наличия в зоне поиска кабелей катодной защиты газопроводов, из-за воздействия высоковольтных воздушных ЛЭП, близости рельсов трамвая, железной дороги, при работе электросварочных аппаратов на тепловых сетях или вблизи них, а также при наличии сильных помех от крупных подземных сооружений типа метро, насосных станций и др.

Сигналы генератора легко наводятся и передаются на все пересекающие трассу металлические конструкции: трубы, кабели и даже заборы, что может увести неопытного оператора в сторону от искомой трассы.

В чугунных водопроводных трубах с резиновыми кольцами сигнал генератора не передается и трасса такого водопровода не слышна.

Газопроводы с катодной защитой лучше прослушивать в пассивном режиме на частоте 100 Гц, а высоковольтные кабели - на частоте 1000 Гц.

Поиск трассы и глубины ее заложения ведется следующим образом.

При пассивном режиме поиск коммуникаций и определение глубины залегания производятся без подключения генератора на частоте приемника 50 Гц. Удерживая датчик (антенну) за штангу параллельно земле на уровне 5-7 см от поверхности и перпендикулярно вероятному прохождению трассы, оператор с приемником на ремне и с наушниками энергично перемещается на участке обследования. Увеличение шума-сигнала в наушниках свидетельствует о приближении к искомой трассе. Определять местоположение коммуникации можно двумя методами: по минимуму и максимуму сигнала.

При поиске по максимуму звукового сигнала антенна располагается горизонтально и перпендикулярно от коммуникации, как показано на рис. 3.

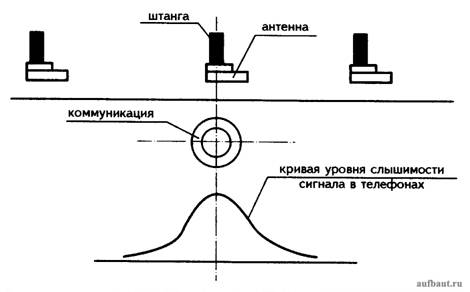

Схема поиска коммуникации по максимуму звукового сигнала

Рисунок 3. Схема поиска коммуникации по максимуму звукового сигнала

Для определения оси коммуникации антенну плавно перемещают по горизонтали вправо и влево. С приближением антенны к искомой коммуникации сила звукового сигнала увеличивается.

Кривая изменения уровня сигнала при прослушивании на максимум изменяется плавно, поэтому ширина зоны слышимости сигнала достигает величины 2 м. Для определения направления трассы в месте, где прослушивается максимальный сигнал, антенну устанавливают в горизонтальной плоскости до получения минимума сигнала, тогда направление оси антенны будет указывать направление трассы.

Поиск по минимуму звукового сигнала применяют для уточнения оси коммуникации после того, как зона возможного положения ее определена по максимуму. При поиске по минимуму сигнала антенна располагается вертикально согласно рис. 4 и плавно перемещается параллельно поверхности земли. Положение коммуникации относительно кривой слышимости показано на рис. 4.

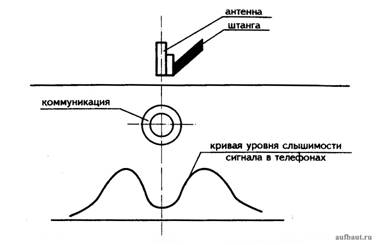

Схема поиска коммуникации по минимуму звукового сигнала

Рисунок 4. Схема поиска коммуникации по минимуму звукового сигнала

Радиус действия искателя при определении местоположения коммуникации зависит от проводимости материала, из которого выполнена коммуникация, характера соединения элементов коммуникации, водонасыщенности грунта, количества ответвлений коммуникации.

Определение глубины залегания подземных коммуникаций выполняют после установления точного положения ее оси. Для этого антенну располагают под углом 45° к поверхности земли, затем удаляют ее в направлении, перпендикулярном направлению коммуникации до первого минимума слышимости сигнала (рис. 5).

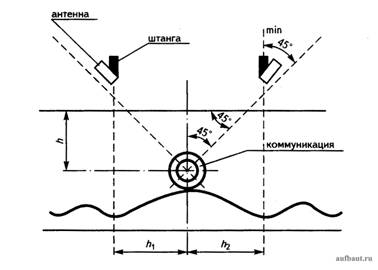

Схема определения глубины заложения коммуникации

Рисунок 5. Схема определения глубины заложения коммуникации

Расстояние от оси коммуникации до положения антенны, при котором слышимость сигнала минимальна, соответствует глубине залегания коммуникации. Определение глубины залегания коммуникации повторяют, перемещая антенну в другом направлении от оси коммуникации до первого минимума слышимости сигнала. Глубину залегания определяют по формуле:

где h1 - расстояние от оси коммуникации до левого минимума, м; h2 - расстояние от оси коммуникации до правого минимума, м.

При разнице расстояний h1 и h2 более чем на 10 % измерения повторяют.

Активный режим работы искателя. Местом подключения генератора могут быть смотровые колодцы коммуникаций, гидранты и колонки. Включают его по схеме рис. 6.

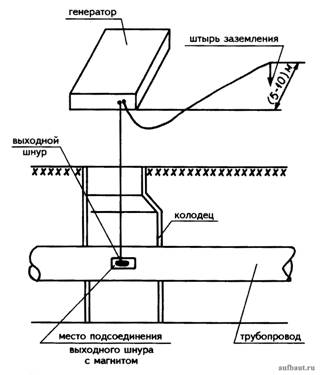

Схема подключения генератора к коммуникации

Рисунок 6. Схема подключения генератора к коммуникации

Коммуникация в месте установки магнита выходного шнура генератора должна быть очищена от ржавчины и грязи до металлического блеска и затем к ней подсоединяют выходной шнур. Штырь заземления забивают в грунт на расстоянии 5-10 м в направлении, перпендикулярном предполагаемому направлению коммуникации. Все операции по подключению к коммуникации проводятся при выключенном генераторе с соблюдением мер безопасности. В качестве заземлителя можно также использовать любой металлический предмет, имеющий надежный контакт с землей (металлические столбы, гидранты и т.п.).

После выполнения подсоединений включают генератор и ручкой «Согласование» добиваются согласования нагрузки и генератора по инструкции к прибору. При этом антенну располагают перпендикулярно к предполагаемому направлению коммуникации и включают приемник, переключатель рода работ устанавливают в положение «1000 Гц». В процессе поиска положение коммуникации определяется по кривым слышимости сигнала, как это показано на рис. 3 и 4.

Для определения трассы отключенного кабеля необходимо подключить генератор либо по схеме рис. 7, а (возвратный проводник - земля), либо по схеме рис. 7, б (возвратный путь - броня кабеля), либо по схеме рис. 7, в.

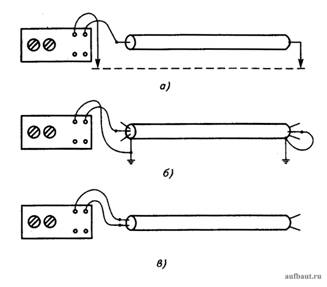

Схемы подключения генератора при поиске отключенного кабеля

Рисунок 7. Схемы подключения генератора при поиске отключенного кабеля

Бесконтактный поиск трасс с помощью индуктивной передающей рамки

Индуктивная передающая рамка для бесконтактного подключения к искомым трассам используется совместно с генераторами трубокабелеискателей.

Поиск трасс с помощью индуктивной передающей рамки возможен при неглубоком залегании трассы - до 2 м и при небольшой ее дальности до 200-300 м (при большей дальности трассы необходимо периодически переносить генератор с рамкой вдоль искомой трассы).

Для поиска индуктивная рамка подключается к выходным зажимам генератора, прилагаемым двухпроводным присоединительным кабелем. При этом, поскольку рамка обеспечивает согласование 100 Ом только на частоте 10 кГц, переключатель «Нагрузка» генератора должен быть установлен в положение, соответствующее выходному сопротивлению 100 Ом, селектор приемника должен быть включен на частоту 10 кГц.

Рамка при поиске устанавливается на местности таким образом, чтобы ее плоскость была перпендикулярна плоскости земли и одновременно параллельна искомой трассе.

Для обеспечения максимальной дальности и глубины поиска рамку располагают над осью трассы так, чтобы ее наибольший размер был направлен вдоль земли.

Отдельные трассоискатели при работе в активном режиме могут указывать глубину заложения на дисплее и позволяют определять конкретный кабель в пучке кабелей. Например, прибор «Абрис - 24 М» (ФЦЭ АКХ); прибор «Метротех FM-9800», Себа-Динатроник; прибор «RD-Nov» фирмы Пергам.

При работе с более простыми приборами выбор кабеля и положения кабельных муфт производится следующим образом.

Идентификация кабеля. Выбор кабеля в связке кабелей производится при подключении генератора к двум жилам кабеля, которые отсоединены от снабжения и короткозамкнуты на дальнем конце. Приемник с датчиком перемещается вдоль кабеля. Через определенные интервалы регистрируются максимум и минимум сигнала. В местах, где кабель находится снаружи, антенна датчика должна быть обнесена вокруг кабеля. После 90°-ного изменения положения датчика наблюдается изменение сигнала от максимума до минимума.

Определение положения кабельных муфт. Генератор присоединяется к двум короткозамкнутым на дальнем конце жилам кабеля. Приемник с датчиком перемещаются вдоль предварительно определенной трассы. Антенна датчика может располагаться вертикально или горизонтально. Вдоль кабеля через определенные интервалы регистрируются максимум и минимум сигнала. Изменение интервала указывает на расположение муфты. Периодический характер сигнала появляется сразу после муфты (рис. 8).

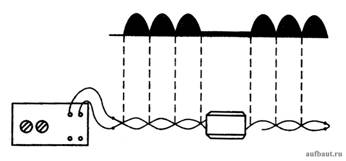

Характер изменения сигналов датчика при поиске кабельных муфт

Рисунок 8. Характер изменения сигналов датчика при поиске кабельных муфт

Приемник и генератор трассоискателей поставляются в отдельных корпусах, питаются от аккумуляторов (или сменных батареек) на 6-12 В. Время работы приемника после заряда аккумулятора составляет порядка 36 ч, генератора на мощности 5 Вт - 15 ч, а на мощности 27 Вт - 5 ч. Время заряда аккумуляторов - до 18 ч.

Приемник и генератор оснащены ручками включения регулировки усиления мощности, стрелочными индикаторами сигнала заряда-разряда батарей, штекерами для подключения телефонов, рамки или проводов потребителя, а также ручками или автоматом согласующего устройства (при изменении сопротивления в цепи генератора - потребитель) и переключателем частоты генератора или приемника.

Приемник, генератор, рамка (прямоугольная или круглая), датчик со штангой и наушниками размещаются в наплечной сумке и легко переносятся оператором.

В московских предприятиях тепловых сетей и абонентских присоединений наибольшее распространение нашли следующие типы трассоискателей и рекомендуются к применению: «Абрис-12М»; «Успех АГ-12-208»; «Альтернатива АГ-201»; «Успех КБИ-206»; «Поиск-ТР»; «Амплитуда-СИ»; «Акустик-ТП»; «FERRLUX FL-10SET» фирмы Seba-Spektrum.

Поиски утечек теплоносителей. Начиная с 1994 г. в России прослеживается тенденция роста расхода воды на городское население с 235 л горячей и 100 л холодной воды в 1994 г. до 400/160 л в последние годы, тогда как в высокоразвитых странах расход воды составляет 120-200 л/сут. Причинами столь большой разницы в расходе воды в России и в других странах можно считать несовершенство водопотребляющих приборов и арматуры, отсутствие необходимых приборов учета, невысокую пока стоимость водопотребления и значительные (свыше 20 %) потери воды в системах водоснабжения (из-за утечек в сетях).

Потери воды из мест утечки. Ниже приводимая табл. 1 указывает на возникающие потери воды в местах утечки разных размеров при рабочем давлении в 5 ати. Размер потерь, указанных в таблице с рабочим давлением в 5 ати, уменьшается при рабочем давлении в 4 ати - на 89 %; в 3 ати - на 77 %; в 2 ати - на 63 %; в 1 ати - на 45 %.

При рабочем давлении в 6 ати они возрастают на ПО %; в 7 ати - на 118 %; в 8 ати - на 127 %; В 9 ати - на 134 %; в 10 ати - на 141 %.

Снижать потери воды при транспортировке ее к потребителю можно и необходимо за счет замены стальных труб сроком службы 7-10 лет на трубы с внутренним покрытием, трубы нержавеющие, низколегированные, трубы из пластмасс со сроком службы 30-50 лет, а также своевременно выявляя утечки на действующих сетях. Диагностика состояния труб и использование современных технологий выявления, поиска мест утечек, их устранение - позволяют снизить потери воды, ускорить устранение аварий, обеспечить и снизить нормативно-расчетные показатели водоснабжение жителей.

Таблица 1. Количество вытекающей воды из отверстий трубопроводов разных размеров

Отверстие, мм2

Литры

Кубические метры

За минуту

За час

За день

За месяц

0,5

0,33

20

0,48

14,4

1,0

0,97

58

1,39

41,6

1,5

1,89

110

2,64

79,0

2,0

3,16

190

4,56

136

2,5

8,15

490

11,75

351

3,5

11,3

680

16,3

490

4,0

14,8

890

27

640

4,5

18,2

1100

26,4

790

5,0

32,3

1340

32

960

5,5

26

1560

37,4

1120

6,0

30

1800

43,2

1300

6,5

34

2050

49,1

1478

7,0

39,3

2360

56,5

1700



О методике поиска утечек. Возникающие в местах утечки воды создают акустические шумы, которые распространяются в трубопроводах, каналах и в земле в виде сферических волн-колебаний. Применяя соответствующие средства, можно при приборном прослушивании дефектных трубопроводов определить точное расположение мест утечки.

Возникновение шума утечки происходит от трения вытекающей воды о стенки труб и сопротивления струе окружающего трубу материала.

Более плотные фунты обеспечивают большую скорость распространения и радиус слышимости звука, меньше заглушаются сигналы высоких частот (более 1000 Гц).

Менее плотные грунты передают звук на меньшие расстояния и заглушают высокие частоты. Рыхлый грунт, мягкая поверхность (снег, трава) усиливают заглушающий эффект.

Поиск утечек может производиться несколькими способами. Наиболее простой - акустическое прослушивание поверхности трасс, концов труб просто ухом человека или с использованием геомикрофона, и так называемый корреляционный метод (корреляция - совмещение).

Использование приборов акустического контроля (шумомеров) позволяет быстро прослушать подозрительные места на утечку трассы. Поиск повреждений следует начинать с уточнения района поиска, так как место утечки и слив воды от него могут разделяться сотнями и даже тысячами метров.

Парение камер, дренажей, проталины грунта и сухой асфальт зимой, сильные шумы на вводах труб в здания, камеры, падение давления на отдельных участках трасс - укажут район поиска. Поэтому необходима повышенная внимательность и обученность персонала, ведущего поиск.

Прослушивание трасс с помощью геомикрофонов необходимо проводить точно по оси канала с шагом 0,8-1 м между точками замера. Места установки их должны быть очищены от снега, льда и грунта. Работа должна проводиться при давлении в трубопроводе не менее 3,5-5 ати и более. Величина утечки должна составлять не менее 8-10 л/мин (0,5 м3/ч). Сильный ветер (более 5 м/с), посторонние шумы (от автомашин, пешеходов, строительных машин, вентиляторов и др.), атмосферные осадки не дадут возможности услышать шумы утечки, т.е. полезный сигнал прибора. Также не дадут результатов поиска наличие воды в канале, малая утечка, низкое давлении в трубопроводе. Не следует прослушивать трассы в не устоявшемся режиме, по деревянным покрытиям. Углы поворота трасс, местные сужения, неподвижные опоры, обрушения каналов - могут дать ложный сигнал о наличии повреждения.

Внимательно нужно работать у стен зданий - наличие шума у стены может давать неподвижная опора или шум бытовых аппаратов из квартир. В зимнее время при наружных температурах -20...-30 °С вскипающая вода в каналах тепловых сетей может также давать ложные сигналы повреждений по всей трассе (или в отдельных водных линзах). Сильное парение трассы требует от оператора особой осторожности при проведении обследований - есть опасность провалиться в кипящую жижу или промоину и получить сильные ожоги тела.

Защиту от ветра при прослушивании можно обеспечить установкой переносного экрана (лист фанеры, палатка и др.), уменьшить шум от людей или машин можно путем перекрытия движения или прослушивать утечку ночью, давление в трубе можно поднимать, подключая дополнительные насосы или малошумящий компрессор, баллон со сжатым воздухом.

Перед прослушиванием залитого водой канала необходимо произвести ее откачку. Подачу воды в трубу при прослушивании необходимо проводить через полное сечение ее, так как при дыре в трубопроводе размером с кулак подпитка через кислородный шланг 12 мм ничего не даст - давление в трубе не поднимет.

Как правило, течепоисковый комплект прибора состоит из датчика (геомикрофона) со штангой, усилителя сигналов на плечевом ремне и наушников, легко переносится одним оператором, позволяет с высокой точностью до 0,3 м при глубине до 5 м обнаруживать утечки. Прибор дает возможность работать в различных (до 10) диапазонах частот, с фильтрацией полезного сигнала и подавлением паразитных шумов. Приборы работают от аккумуляторов (батареек) длительное время без подзарядки. Наиболее употребительная частота поиска 250-300 Гц.

Часто течепоисковые комплекты функционально совмещаются с трассоискателями. В этом случае вместе с геомикрофоном и усилителем в комплект добавляется генератор сигналов, датчик (антенна) приемника и рамка для бесконтактного поиска трасс.

Поиск мест повреждений в мягких грунтах (или под снегом) может проводиться с использованием специального штыревого датчика-микрофона или штыря со стальной площадкой.

Для прослушивания шумов утечки рекомендуются и используются следующие приборы-течеискатели: ТА-12М; АТГ-209; Поиск-Т4 (Россия); Hydrolux HL-400 Set, HL-4000 set фирмы Seba-Spektrum (Германия), а также совмещенные тече- и трассоискатели в комплекте ТА-12М+ Абрис-12 М, Поиск 1МК, Успех АТГ-209.

В условиях сильных шумов, больших глубин залегания коммуникаций, при залитой водой трассе более эффективно использовать корреляционный метод поиска мест утечек. Принцип работы прибора основан на корреляционном анализе акустических сигналов, принимаемых двумя датчиками в доступных для оператора точках трубопровода, и заключается в измерении разности времени прихода по трубе к датчикам шумов утечки и вычисления расстояния от датчиков до места повреждения.

Корреляционный течеискатель состоит из коррелятора, предназначенного для приема, фильтрации и преобразования электрических сигналов, и двух датчиков с магнитными держателями. Датчики устанавливаются на трубопровод по обе стороны от предполагаемого места утечки (например, в ЦТП, камере теплосети, месте раскопа и др.) подключаются к коррелятору с помощью кабелей связи (на двух катушках по 100-150 м) или с помощью радиоканала. После введения в коррелятор исходных данных - материала трубопровода, расстояния между датчиками - на экране дисплея выдается расстояние до места повреждения. Указанное коррелятором место повреждения рекомендуется прослушать акустическим течеискателем для повышения вероятности обнаружения течи.

Из практики работы с прибором установлено - точность обнаружения течи в сложных условиях с помощью совмещенного акустического метода и коррелятора достигает порядка 75-90% случаев. Рекомендуется использовать для работы, выпускаемые в настоящее время корреляционные течеискатели «Коршун-9» (ФЦЭ АКХ), «Вектор 2001» (НПК Вектор); «Correlux-Pl-Standart» (Seba-Spektrum).

В последнее время ряд фирм предлагают услуги и приборы для диагностики тепловых и других сетей на наличие и местоположение коррозионных дефектов труб, утонений стенок от внутренней и наружной коррозии, расчета остаточного ресурса службы, восстановления утерянной исполнительной документации, уточнения места расположения трассы и профиля трубопровода, определения несанкционированных врезок в трубопровод, определения габаритов объекта, диагностики материала конструкции и сооружений и др. Предлагаемые технологии, как правило, не вмешиваются в основной технологический процесс объекта, т.е. не требуют его остановки или изменения.

Уточнению мест утечек на теплотрассах и расположения их в натуре может помочь использование инфракрасных приборов - тепловизоров, выполняемых как в стационарно-перевозном варианте, так и в виде легких ручных переносных приборов - пирометров (измерителей температуры). Первые стационарно установленные на самолете тепловизоры были опробованы в советское время для сканирования тепловых сетей Киева. Уже первые съемки дали обнадеживающие результаты и с помощью экспресс-диагностики помогли Киевской Теплосети существенно скорректировать графики перекладки ветхих тепловых сетей, обнаружить места скрытых подтоплений трубопроводов, места несанкционированных врезок, утерянные коммуникации.

Разработанные киевскими теплофикаторами совместно со специалистами ФГУ НПП «Аэрогеофизики» методики легли в основу нового направления в диагностировании тепловых сетей с помощью воздушной аэротепловизионной съемки и успешно применены в ряде городов страны, в том числе Москве, Волгограде, Липецке, Тюмени, Сургуте, Королеве и др.

С учетом накопленного опыта была разработана программа тепловой инфракрасной съемки инженерных сетей городов - ТИКАС.

Важнейшее достоинство этой программы - высокая оперативность и производительность (но пока - дороговизна услуги). Так в 2003 г. по инициативе «Мосгоргеотреста» тепловая аэросъемка была включена в программу правительства Москвы и выполнена на площади 1300 км2 с выдачей результатов всем заинтересованным потребителям.

ГУП «Мостеплоэнерго» с 1991 г. дважды в год заказывает специалистам «Аэрогеофизики» такие работы, что в совокупности с наземным акустическим методом диагностирования дает предприятию экономию порядка 20 млн. руб. за один цикл съемки благодаря совершенствованию технологий ремонта и эксплуатации.

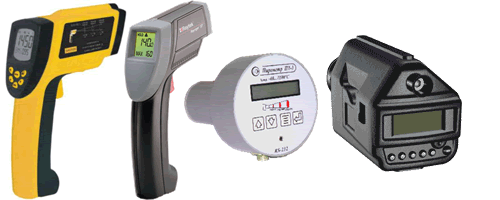

Ручные переносные пирометры (рис. 9) работают в двух конструктивных вариантах: с контактным (погружным) зондом или с оптическим, или механическим целеуказателем. Приборы на расстоянии до 30 м позволяют замерить температуру поверхности объекта с точностью до 0,1-1 °С. Они рекомендуются для поиска утечек теплоносителя в дополнение к течеискателям, так как сравнительно высокая температура поверхности теплотрассы может быть вызвана парообразованием от залитых внешней водой труб, а вовсе не от наличия течи.

Пирометры

Рисунок 9. Внешний вид пирометров

Бесконтактные пирометры очень хорошо себя зарекомендовали также при проведении тепловых наладок систем отопления и вентиляции, тепловых пунктов, обследования строительных конструкций в жилых и общественных зданиях, на промышленных предприятиях. Они выпускаются рядом фирм.

Тепловизоры промышленного назначения выпускаются фирмами ГУП НПП «Электрон-оптроник» (камера TVC - 200 ML); ЗАО «Матричные технологии» - прибор ЛИК-2; ООО «ТЕХНО-АС» и др.

Поиск заваленных, заасфальтированных крышек люков, других металлических предметов можно вести, используя вихретоковые металлоискатели, которые в зависимости от их сложности могут обнаруживать металл на глубине от 0,5 до 2 м.

Для этих целей можно рекомендовать металлоискатели типа ВМ-901, ЛЮК-101, Сармат 7240; металлодетектор типа Минск АН-7210.

Перспективным, но пока малоосвоенным направлением исследования подземных грунтов, сооружений и коммуникаций на больших глубинах является метод зондирования поверхности земли и расположенных ниже ее сооружений георадарами.

Во многих организациях теплоснабжения для целей диагностирования, поиска трасс и определения мест утечек теплоносителя создаются бригады специально обученных, практически подготовленных и хорошо оснащенных приборами специалистов-операторов. Затраты на это с лихвой окупаются высокой надежностью и сохранностью объектов энергетики и городского хозяйства.
