Гайка шестигранная со стопорным кольцом
DIN 985
Применяется для крепления и соединения узлов и деталей совместно с болтами, винтами и другими крепежными элементами в машиностроении и строительстве. Пластиковое кольцо предотвращает самопроизвольное откручивание гайки, а так же обеспечивает герметичность резьбы.

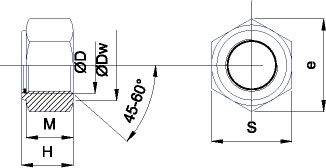

Технические характеристики
Обозначение |
P, мм |
e, мм |
H, мм |
M, мм |
S, мм |
Вес 1000 шт., кг |
| M5 | 0,80 | 8,79 | 5 | 4,00 | 7,78-8,00 | 1,05 |
| M6 | 1,00 | 11,05 | 6 | 5,00 | 9,78-10,00 | 2,10 |
| M8 | 1,25 | 14,38 | 8 | 6,50 | 12,73-13,00 | 4,75 |
| M10 | 1,50 | 18,90 | 10 | 8,00 | 16,73-17,00 | 10,33 |
| M12 | 1,75 | 21,10 | 12 | 10,00 | 18,67 | 15,53 |
| M14 | 2,00 | 24,40 | 14 | 11,00 | 21,67-22,00 | 23,70 |
| M16 | 2,00 | 26,75 | 16 | 13,00 | 23,67-24,00 | 29,60 |
| M20 | 2,50 | 32,95 | 20 | 16,00 | 29,16-30,00 | 59,55 |
Материал: сталь С1008
Покрытие: оцинкованные
Втулка: нейлон
