Шпилька резьбовая

DIN 975 1-о метровой / 2-х метровой длины, оцинкованные

Шпилька резьбовая DIN 975, 1-о метровой / 2-х метровой длины, оцинкованныеШпилька резьбовая DIN 975, 1-о метровой / 2-х метровой длины, оцинкованные

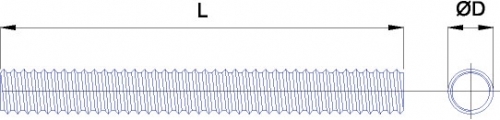

Предназначена шпилька для наращивания крепежных конструкций с метрической резьбой. Можно также крепить деревянные лаги, брусья, доски и т.д. Для установки резьбовой шпильки, необходимо закрепить в стене "цангу", отрезать нужной длинны шпильку и укрепить материал необходимой толщины в соответствии с допустимой нагрузкой. Размеры шпильки определяются диаметром и длиной. Диаметры бывают от М2 до М48, длина 1 000 мм и 2 000 мм.

Технические характеристики
Обозначение
D резьба
P шаг рерьбы, мм
L длина, мм
Мин. разруш. сила, кН
Вес 1000 шт., кг
6 х 1000 M6 1,00 1000 8,0 179,3
8 х 1000 M8 1,25 1000 14,6 316,8
10 х 1000 M10 1,50 1000 23,2 500,0
12 х 1000 M12 1,75 1000 33,7 721,0
14 х 1000 M14 2,00 1000 46,0 1023,0
16 х 1000 M16 2,00 1000 62,8 1325,0
20 х 1000 M20 2,50 1000 98,0 2075,0
24 х 1000 M24 3,00 1000 141,0 2981,0
6 х 2000 M6 1,00 2000 8,0 358,6
8 х 2000 M8 1,25 2000 14,6 633,6
10 х 2000 M10 1,50 2000 23,2 1000,0
12 х 2000 M12 1,75 2000 33,7 1442,0
14 х 2000 M14 2,00 2000 46,0 2046,0
16 х 2000 M16 2,00 2000 62,8 2650,0
20 х 2000 M20 2,50 2000 98,0 4150,0
