ОБЩИЕ СВЕДЕНИЯ
Основным конструктивным элементом здания является каркас, включающий в себя фундаменты, несущие и ограждающие конструкции, покрытия и перекрытия (рис. 1). В многоэтажных зданиях промышленного назначения применяют две основные конструктивные схемы: каркасную и безбалочную. Наружные и внутренние стены (рис. 2), предназначенные для ограждения внутренних объемов здания от наружного воздействия, могут нести в себе функции несущих и ограждающих конструкций. Несущие стены воспринимают нагрузки от покрытий и перекрытий, передавая их на каркас здания. Стены могут быть и самонесущими, то есть не воспринимать нагрузок, а их вес и ветровые нагрузки передаются на каркасные конструкции.

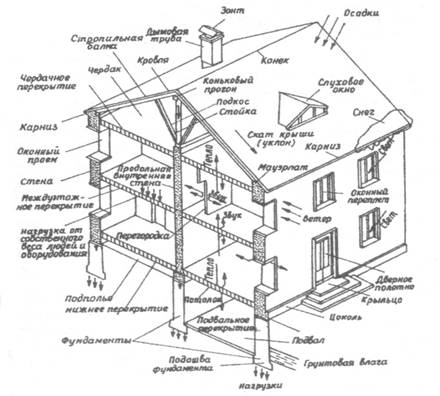

Рисунок 1. Конструктивные элементы здания

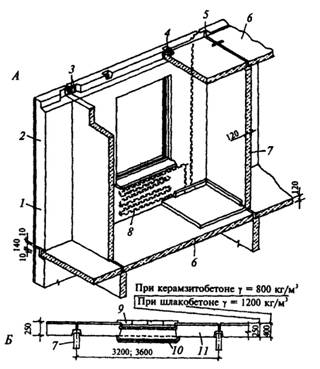

Рисунок 2. Наружные и внутренние стены (сопряжение) (размеры в мм): А - общий вид; Б - план стены; 1 - легкий бетон (керамзитобетон, шлакобетон и т.п.); 2 - наружный слой 10-15 мм из декоративного бетона; 3 - монтажные соединительные стержни; 4 - петли приварки соединительных стержней; 5 - заливка легким бетоном; 6 - панель перекрытия; 7 - однослойная легкобетонная панель несущей перегородки; 8 - трубы отопления; 9 - слив оконного проема; 10 - подоконная доска; 11 - стояк отопления
Основные конструктивные элементы стены показаны на рис. 3. К таким элементам относятся: цоколь (часть стены между фундаментом и уровнем пола первого этажа), простенок (часть стены между двумя проемами), перемычки (часть стены над оконными и дверными проемами), карнизы (часть стены в виде профилированного выступа), парапеты (часть стены выше кровли) и пилястры (вертикальные утолщения в стенах).

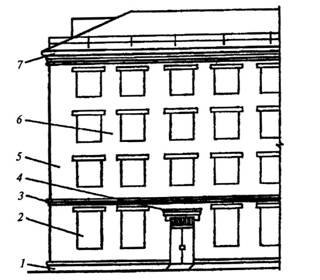

Рисунок 3. Основные элементы стены: 1 - цоколь; 2 - оконный проем; 3 - промежуточный карниз; 4 - карниз над дверным проемом; 5 - угловой простенок; 6 - простенок; 7 - венчающий карниз
Каркасы зданий относятся к несущим конструкциям и возводятся, как правило, из унифицированных изделий. В целях упрощения конструкции здания и монтажных работ принимают наиболее простые разбивки колонн и балок, шаг конструкций подчиняют единому модулю. Расстояния между разбивочными осями в поперечном направлении принимают кратными 3 м, а в зданиях с пролетами более 18 м - кратными 6 м. Расстояния между разбивочными осями в продольном направлении принимают кратными 6 м. В многоэтажных зданиях расстояния между осями стен и колонн принимают равными 6 м.
В каркасном здании во всех точках пересечения продольных и поперечных осей устанавливают колонны, в поперечном направлении располагают ригели, опираемые на консоли колонн. В зданиях, запроектированных по сборной безбалочной схеме, по линиям колонн в двух перпендикулярных направлениях укладывают балки-плиты, между которыми устанавливают многопустотные панели. При неполном каркасе по наружным продольным осям колонны не устанавливают. Крупнопанельное строительство характеризуется применением крупноразмерных элементов весом до 5 т с высокой степенью заводской готовности. Здания из крупнопанельных конструкций могут возводиться как каркасного, так и безкаркасного типа. По бескаркасной схеме строят типовые жилые дома с несущими наружными и внутренними стенами.
Основные конструктивные схемы жилых и гражданских зданий приведены на рис. 4.

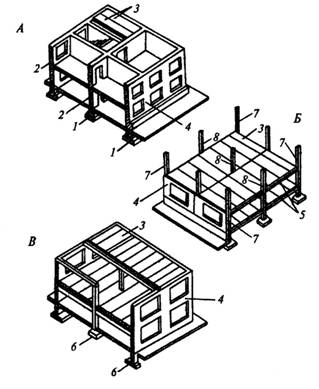

Рисунок 4. Конструктивные схемы зданий: А - бескаркасные; Б - каркасные; В - с неполным каркасом; 1 - фундаменты; 2 - наружные стены; 3 - плита перекрытия; 4 - стеновые панели; 5 - ригели; 6 - колонны; 7 - стойки угловые; 8 - стойки промежуточные
